| Мощность, кВт90 | Серия насосаД | Оборотов/мин3000 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч160 | Напор, м112 |
| Комплектация / двигатель90 кВт / 3000 об/мин | Габариты, мм1760×640×905 | Входной патрубок, мм280 |
Насос Д 160-112 — горизонтальный насос двустороннего входа серии Д. Номинальная подача — 160 м³/ч, напор — 112 м.
Технические характеристики
| Серия | Д |
|---|---|
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача | 160 м³/ч |
| Напор | 112 м |
| Мощность двигателя | 90 кВт |
| Обороты | 3000 об/мин |
| Комплектация / двигатель | 90 кВт / 3000 об/мин |
| Габариты | 1760×640×905 мм |
| Масса | 877 кг |
| Входной патрубок | 280 мм |
| Выходной патрубок | 215 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы Д и все промышленные насосы.
Назначение насоса Д 160-112
Д 160-112 — горизонтальный насос двустороннего входа. Номинальная подача модели составляет 160 м³/ч, напор — 112 м. Насосы этого типа применяют в системах, где требуется перемещать значительные объёмы воды при стабильной работе насосной станции.
Где применяется Д 160-112
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
В характеристиках указана комплектация: 90 кВт / 3000 об/мин. Номинальная мощность привода — 90 кВт, частота вращения — 3000 об/мин. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

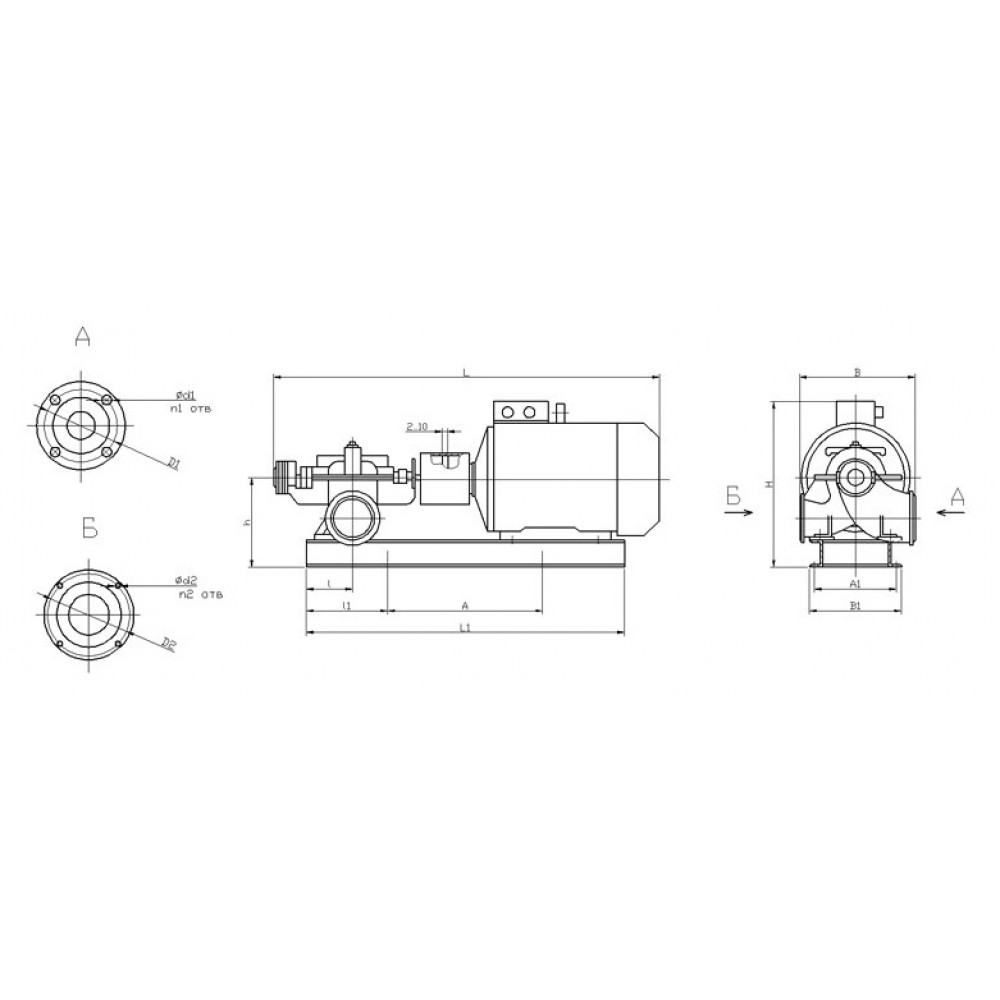

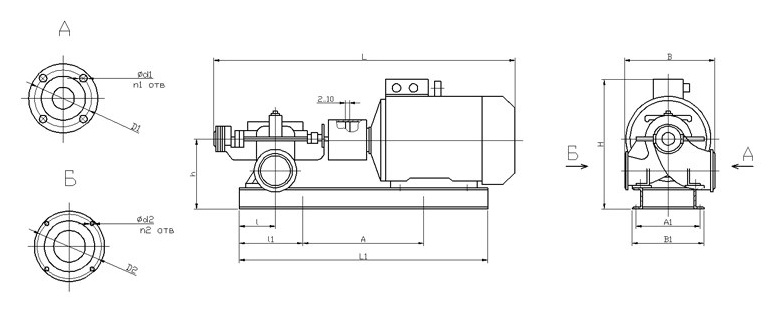

Габаритный чертёж и размеры насоса Д 160-112
Габаритные и присоединительные размеры
| Марка насоса | Марка электродвигателя | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | L1 | l | l1 | A | A1 | h | D1 | d1 | n1 | D2 | d2 | n2 | B1 | ||
| Д160-112 | 5АМ250М2 У3, Т2 | 1760 | 905 | 640 | 1355 | 175 | - | 440 | 330 | 525 | 280 | 18 | 8 | 240 | 23 | 8 | 300 |
| 5A160S4 У3, Т2 | 1465 | 765 | 640 | 1080 | 175 | - | 440 | 330 | 520 | 280 | 18 | 8 | 240 | 23 | 8 | 300 | |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 90 |
|---|---|
| Серия насоса | Д |
| Оборотов/мин | 3000 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 160 |
| Напор, м | 112 |
| Комплектация / двигатель | 90 кВт / 3000 об/мин |
| Габариты, мм | 1760×640×905 |
| Входной патрубок, мм | 280 |
| Выходной патрубок, мм | 215 |
| Масса, кг | 877 |
|---|
-
