Подача Q и напор H — базовые параметры, по которым выбирают промышленный насос. Сначала определяют рабочую точку системы, а уже затем уточняют тип насоса, мощность двигателя, патрубки, габариты и документацию.
Что такое подача насоса Q
Подача показывает, какой объём жидкости насос перемещает за единицу времени. Для промышленных насосов чаще всего используют м³/ч. Нельзя выбирать агрегат только по мощности двигателя: один и тот же двигатель может работать с разной гидравлической частью и обеспечивать совершенно разные расходы.
Что такое напор H
Напор — это энергия, сообщаемая жидкости, обычно выражаемая в метрах водяного столба. На практике полный напор складывается из нескольких частей.
| Составляющая | Что учитывает |
|---|---|
| Геодезическая высота | Разницу уровней между источником и точкой подачи. |
| Требуемое давление | Давление, которое должно сохраниться у потребителя. |
| Потери в трубопроводе | Длина линии, повороты, арматура, фильтры, оборудование. |
| Запас | Небольшой инженерный резерв без завышения выбора. |

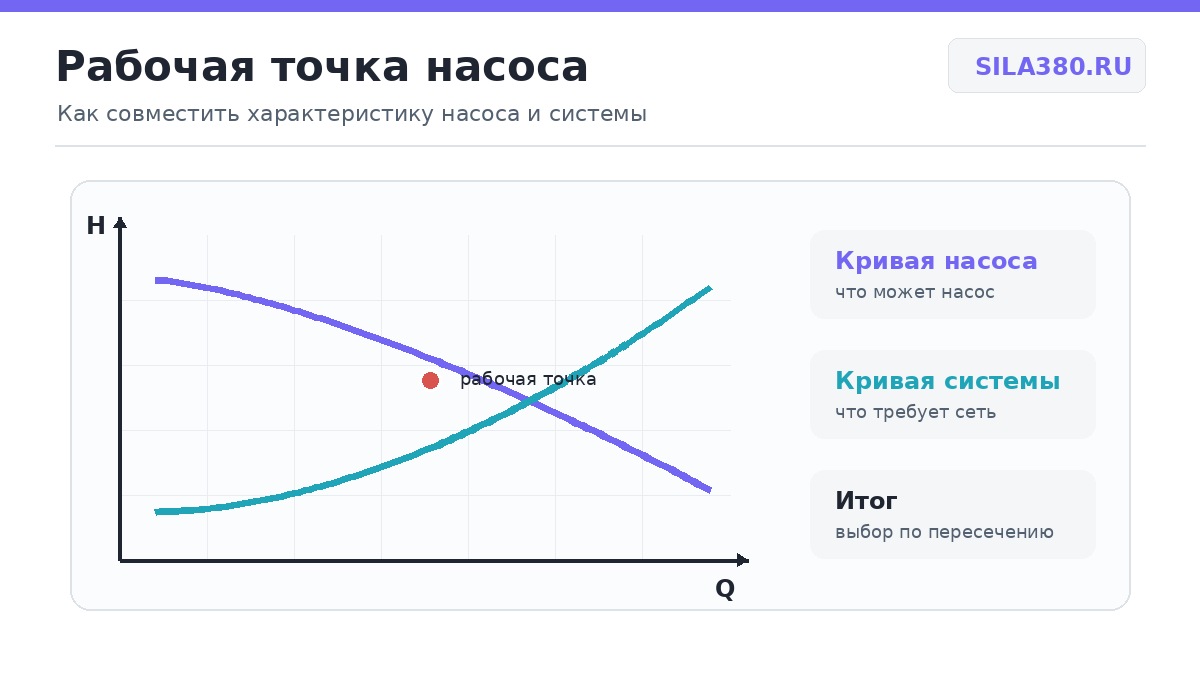

Что такое рабочая точка

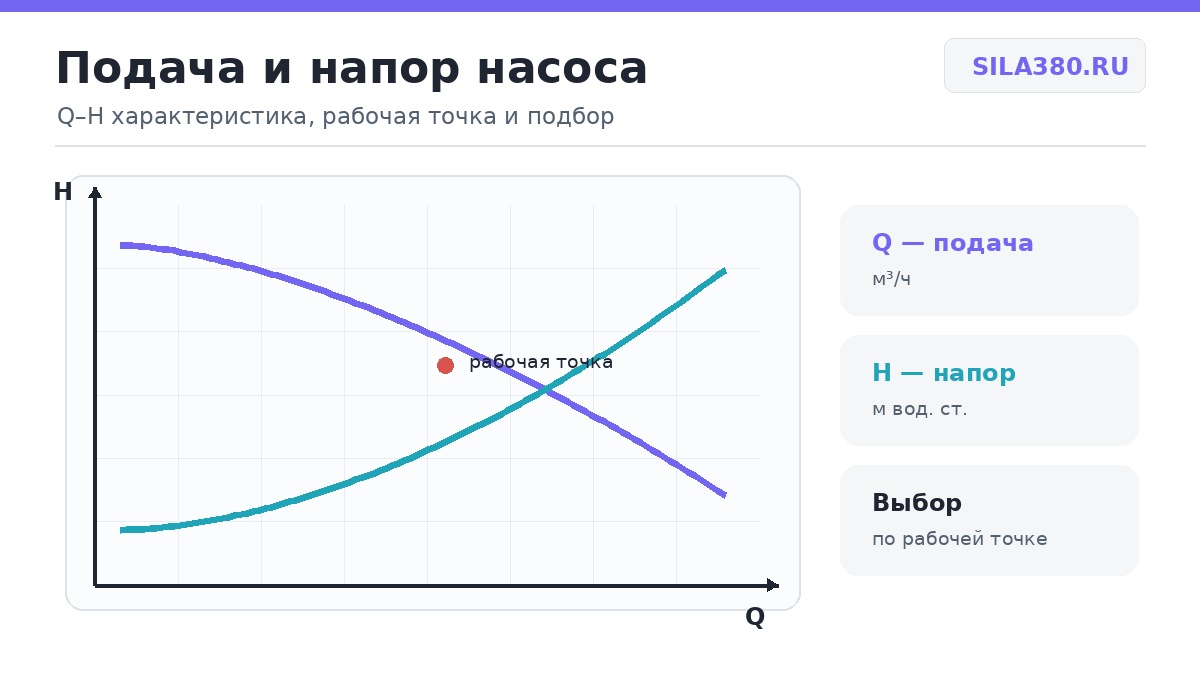

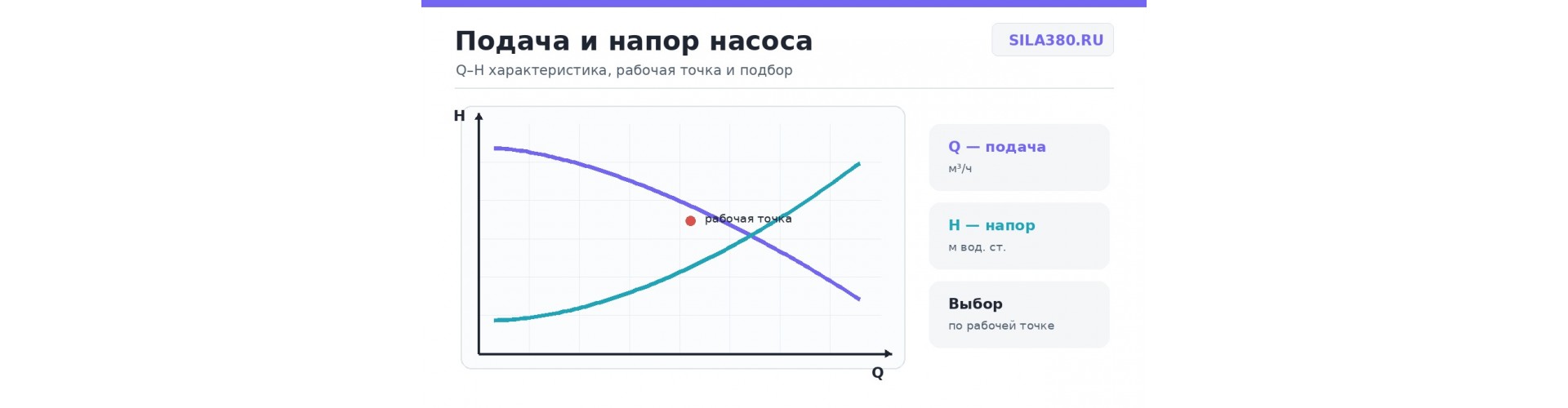

Для центробежного насоса Q и H неразрывно связаны. Насос имеет собственную Q–H характеристику, а трубопроводная система — свою. Рабочая точка находится в месте их пересечения.
Пример расчёта
Предположим, воду нужно поднять на 18 м. Потери в трубопроводе при расчётном расходе составляют 9 м, а у потребителя нужен эквивалент ещё 12 м. Тогда ориентировочный полный напор:
H = 18 + 9 + 12 = 39 м.
Если необходимая подача, например, 25 м³/ч, то искать нужно насос, обеспечивающий 25 м³/ч при 39 м, а не агрегат с абстрактным «максимальным напором 39 м».
Какие серии чаще выбирают
| Задача | Типичные серии Sila380 | Документация |
|---|---|---|
| Чистая вода, универсальные задачи | К / 1К, КМ | PDF К / 1К, PDF КМ |
| Большой расход | Д / 1Д / 2Д / 4Д | PDF Д / 1Д / 2Д / 4Д |
| Подъём воды из скважины | ЭЦВ | PDF ЭЦВ |
| Сточные массы | СМ / 1СМ | PDF СМ / 1СМ |
Как учитывать электродвигатель
После выбора насосной части и рабочей точки проверяют привод: мощность, частоту вращения, исполнение и условия монтажа. Для наземных насосов К, КМ, Д и СМ дополнительно может потребоваться подбор электродвигателя из раздела асинхронных электродвигателей.
Типичные ошибки
- выбирать насос только по мощности двигателя;
- сравнивать только максимальный напор без указания подачи;
- не учитывать потери в трубопроводе;
- не проверять рабочую точку относительно зоны нормальной работы;
- не проверять кавитационный запас.
Дополнительно рекомендуем: кавитация и NPSH, виды промышленных насосов и что такое консольный насос.
Примеры насосов с разными рабочими параметрами
Ниже несколько реальных моделей из каталога Sila380. Таблица показывает, почему насос нельзя выбирать только по мощности: при схожем приводе рабочие Q и H могут заметно отличаться.
| Модель | Подача, м³/ч | Напор, м | Мощность, кВт |
|---|---|---|---|

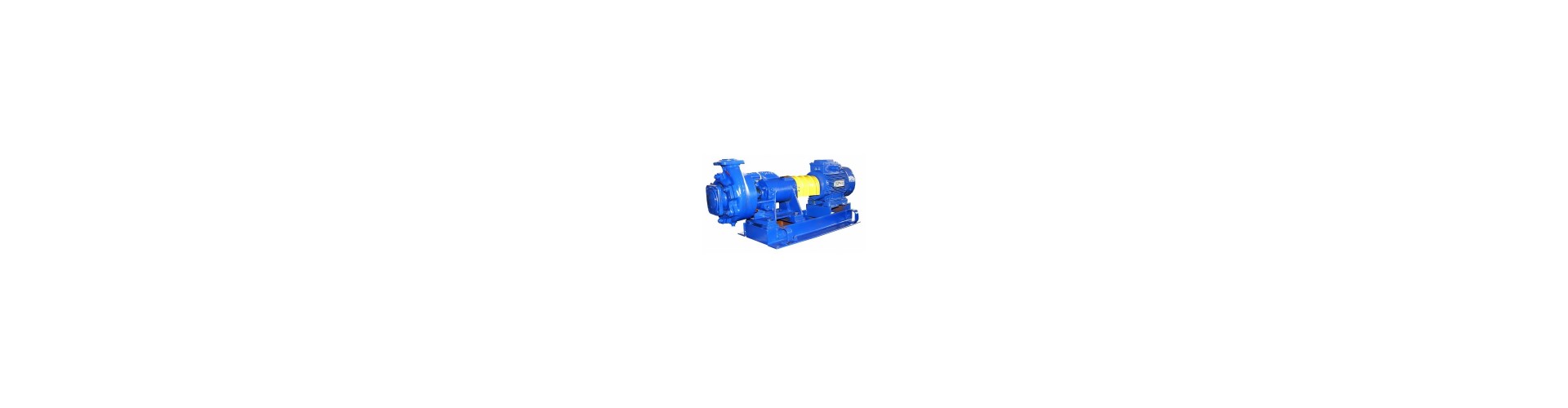

| Насос 1К 8/18 | 8 | 18 | 1,5 / 2,2 |
| Насос К 45/30 | 45 | 30 | 7,5 |
| Насос КМ 65-50-160 | 25 | 32 | 5,5 |
| Насос Д 320-50 | 320 | 50 | 75 |
| Насос 1Д 200-90 | 200 | 90 | 90 |
| Насос ЭЦВ 8-16-140 | 16 | 140 | 11 |
| Насос СМ 80-50-200/2 | 50 | 50 | 18,5 |
Для наземных агрегатов после выбора насосной части можно перейти в раздел трёхфазных электродвигателей 380 В. Для КМ отдельно учитывайте исполнение вала.
Напор и давление насоса — в чем разница
Напор насоса обычно указывают в метрах водяного столба, а давление — в барах или мегапаскалях. Для воды при обычных условиях ориентировочно 10,2 м водяного столба соответствуют 1 бар. Это позволяет быстро оценить порядок давления, но для точного расчета системы учитывают плотность жидкости и реальные потери.
Важно: напор насоса не равен просто глубине скважины или высоте здания. В расчет входят геодезическая высота, динамический уровень, потери в трубопроводе и требуемое остаточное давление у потребителя.
Мощность насоса и мощность электродвигателя
В насосной системе встречаются несколько разных «мощностей». Гидравлическая мощность — это энергия, реально переданная жидкости. Мощность на валу выше, потому что насос имеет КПД. Электрическая мощность, потребляемая из сети, еще немного выше из-за потерь в электродвигателе.
Гидравлическую мощность можно оценить по формуле P = ρ × g × Q × H, где Q подставляется в м³/с, H — в метрах, ρ — плотность жидкости. Для подбора двигателя полученное значение делят на КПД насоса и оставляют необходимый запас по условиям производителя.
Сколько электроэнергии потребляет насос
Номинальная мощность двигателя в кВт на шильдике — это не всегда точное значение потребления из сети в каждый момент. Реальное потребление зависит от нагрузки, КПД двигателя, частичной загрузки и режима управления. Для приблизительной оценки затрат используют фактическую входную мощность и время работы: энергия, кВт·ч = мощность, кВт × часы работы.
Если насос работает с частотным преобразователем и большую часть времени не требует полной подачи, снижение оборотов может уменьшить потребление. Но экономию нужно оценивать по реальной характеристике системы, а не только по мощности двигателя.
