| Мощность, кВт75 | Серия насосаД | Оборотов/мин1500 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч320 | Напор, м50 |
| Комплектация / двигательбез рамы; 75 кВт / 1500 об/мин | Габариты, мм766×600×520 | Входной патрубок, мм280 |
Насос Д 320-50 — горизонтальный насос двустороннего входа серии Д. Номинальная подача — 320 м³/ч, напор — 50 м.
Технические характеристики
| Серия | Д |
|---|---|
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача | 320 м³/ч |
| Напор | 50 м |
| Мощность двигателя | 75 кВт |
| Обороты | 1500 об/мин |
| Комплектация / двигатель | без рамы; 75 кВт / 1500 об/мин |
| Габариты | 766×600×520 мм |
| Масса | 190 кг |
| Входной патрубок | 280 мм |
| Выходной патрубок | 240 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы Д и все промышленные насосы.
Назначение насоса Д 320-50
Горизонтальный насос двустороннего входа Д 320-50 имеет рабочие параметры 320 м³/ч по подаче и 50 м по напору. Двусторонний подвод жидкости к рабочему колесу характерен для насосов серий Д/1Д/2Д/4Д и используется в производительных водяных системах.
Где применяется Д 320-50
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
Для модели доступны варианты комплектации: Насос без двигателя; Агрегат с двигателем. Номинальная мощность привода — 75 кВт, частота вращения — 1500 об/мин. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

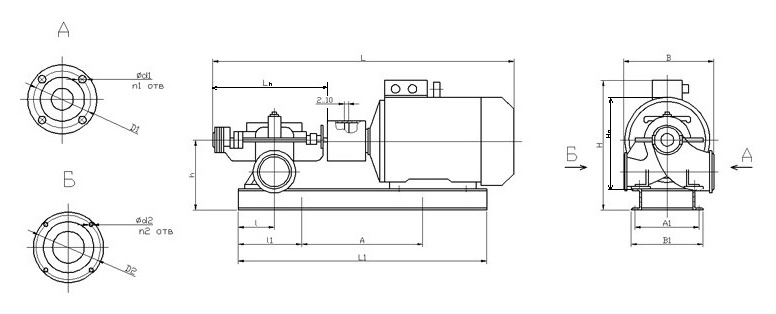

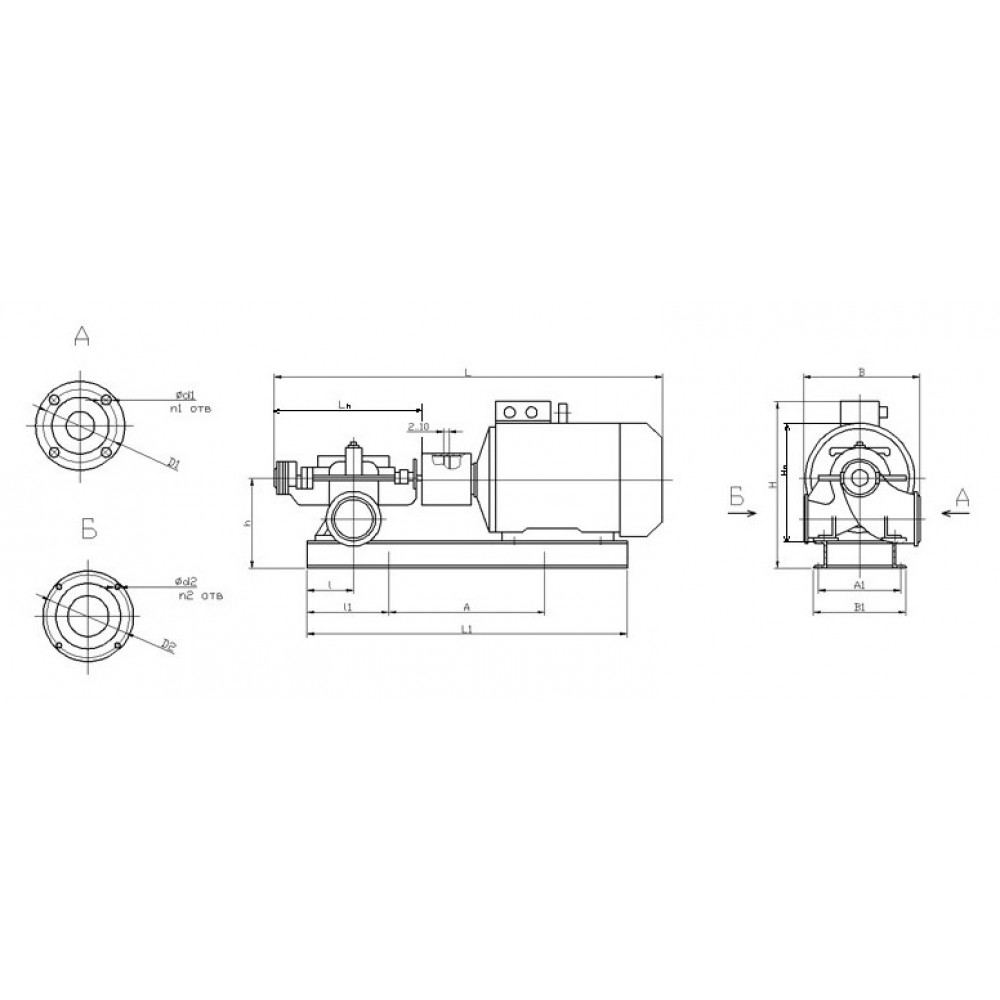

Габаритный чертёж и размеры насоса Д 320-50
Габаритные и присоединительные размеры
| Марка насоса | Марка электродвигателя | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | L1 | l | l1 | A | A1 | h | D1 | d1 | n1 | D2 | d2 | n2 | B1 | Ln | Hn | ||
| Д320-50 | АИР250S4 | 1770 | 970 | 966 | 1375 | 230 | 230 | 940 | 520 | 590 | 280 | 18 | 8 | 240 | 22 | 8 | 580 | 766 | 520 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 75 |
|---|---|
| Серия насоса | Д |
| Оборотов/мин | 1500 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 320 |
| Напор, м | 50 |
| Комплектация / двигатель | без рамы; 75 кВт / 1500 об/мин |
| Габариты, мм | 766×600×520 |
| Входной патрубок, мм | 280 |
| Выходной патрубок, мм | 240 |
| Масса, кг | 190 |
|---|
-
