| Мощность, кВт30 | Серия насосаД | Оборотов/мин1500 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч190 | Напор, м29 |
| Комплектация / двигатель30 кВт / 1500 об/мин | Габариты, мм1500×799×825 | Входной патрубок, мм225 |
Насос Д 200-36а — горизонтальный насос двустороннего входа серии Д. Номинальная подача — 190 м³/ч, напор — 29 м.
Технические характеристики
| Серия | Д |
|---|---|
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача | 190 м³/ч |
| Напор | 29 м |
| Мощность двигателя | 30 кВт |
| Обороты | 1500 об/мин |
| Комплектация / двигатель | 30 кВт / 1500 об/мин |
| Габариты | 1500×799×825 мм |
| Масса | 605 кг |
| Входной патрубок | 225 мм |
| Выходной патрубок | 200 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

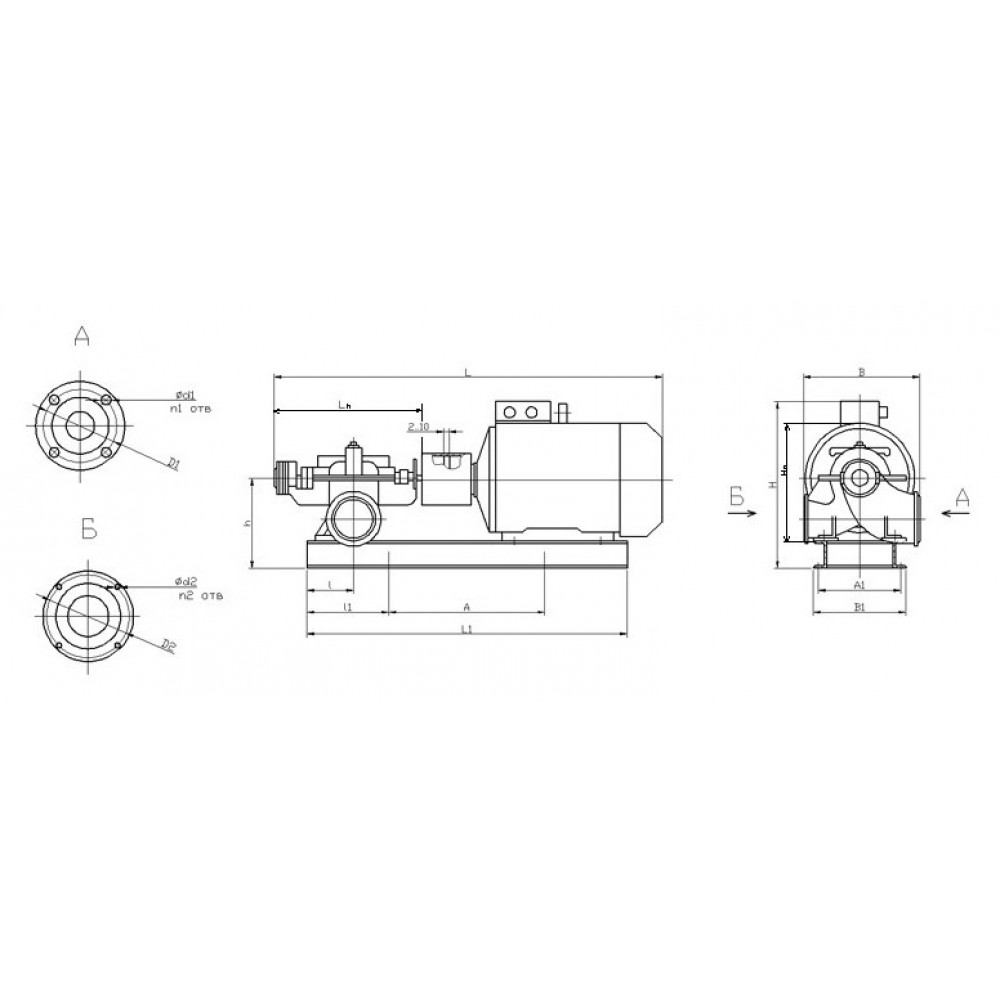

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы Д и все промышленные насосы.
Назначение насоса Д 200-36а
Д 200-36а относится к горизонтальным центробежным насосам двустороннего входа. При подборе этой модели ключевыми параметрами являются подача 190 м³/ч и напор 29 м, а также мощность и частота вращения привода.
Где применяется Д 200-36а
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
Для модели доступны варианты комплектации: Агрегат с двигателем; Насос без двигателя. Номинальная мощность привода — 30 кВт, частота вращения — 1500 об/мин. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

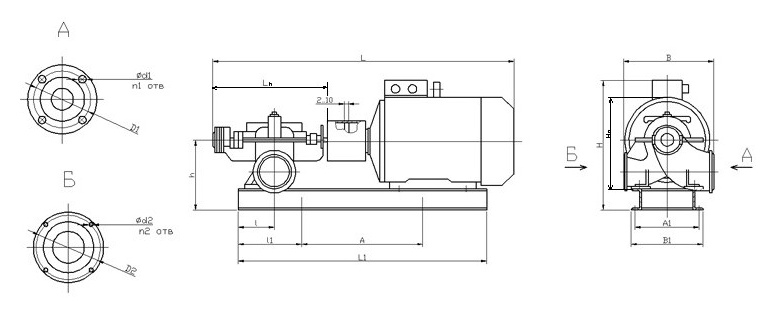

Габаритный чертёж и размеры насоса Д 200-36а
Габаритные и присоединительные размеры
| Марка насоса | Марка электродвигателя | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | L1 | l | l1 | A | A1 | h | D1 | d1 | n1 | D2 | d2 | n2 | B1 | Ln | Hn | ||
| Д200-36а | АИР180М4 | 1500 | 765 | 799 | 1160 | 185 | 185 | 800 | 430 | 535 | 225 | 18 | 8 | 200 | 18 | 8 | 498 | 830 | 620 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 30 |
|---|---|
| Серия насоса | Д |
| Оборотов/мин | 1500 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 190 |
| Напор, м | 29 |
| Комплектация / двигатель | 30 кВт / 1500 об/мин |
| Габариты, мм | 1500×799×825 |
| Входной патрубок, мм | 225 |
| Выходной патрубок, мм | 200 |
| Масса, кг | 605 |
|---|
-
