| Мощность, кВт55 | Серия насосаД | Оборотов/мин1500 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч300 | Напор, м39 |
| Комплектация / двигатель55 кВт / 1500 об/мин | Габариты, мм1727×600×880 | Входной патрубок, мм280 |
Насос Д 320-50а — горизонтальный насос двустороннего входа серии Д. Номинальная подача — 300 м³/ч, напор — 39 м.
Технические характеристики
| Серия | Д |
|---|---|
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача | 300 м³/ч |
| Напор | 39 м |
| Мощность двигателя | 55 кВт |
| Обороты | 1500 об/мин |
| Комплектация / двигатель | 55 кВт / 1500 об/мин |
| Габариты | 1727×600×880 мм |
| Масса | 827 кг |
| Входной патрубок | 280 мм |
| Выходной патрубок | 240 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

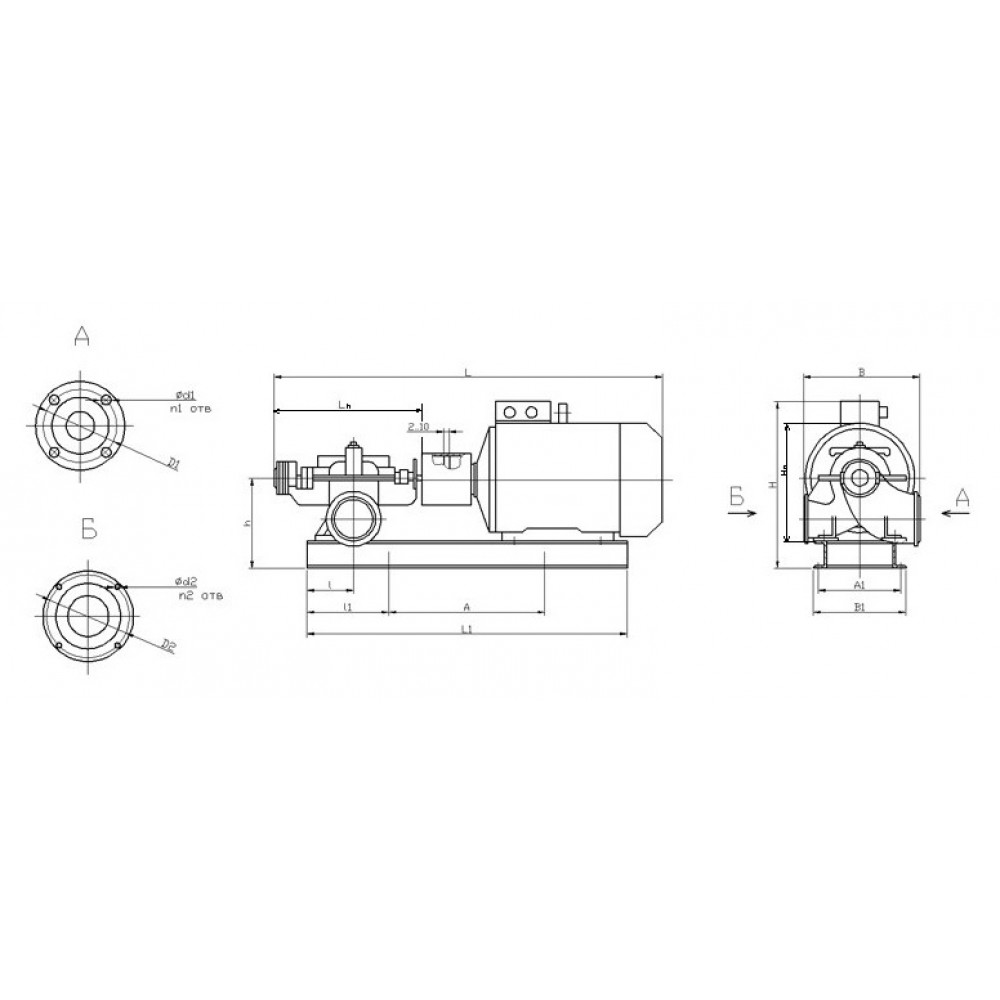

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы Д и все промышленные насосы.
Назначение насоса Д 320-50а
Д 320-50а относится к горизонтальным центробежным насосам двустороннего входа. При подборе этой модели ключевыми параметрами являются подача 300 м³/ч и напор 39 м, а также мощность и частота вращения привода.
Где применяется Д 320-50а
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
Для модели доступны варианты комплектации: Агрегат с двигателем; Насос без двигателя. Номинальная мощность привода — 55 кВт, частота вращения — 1500 об/мин. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

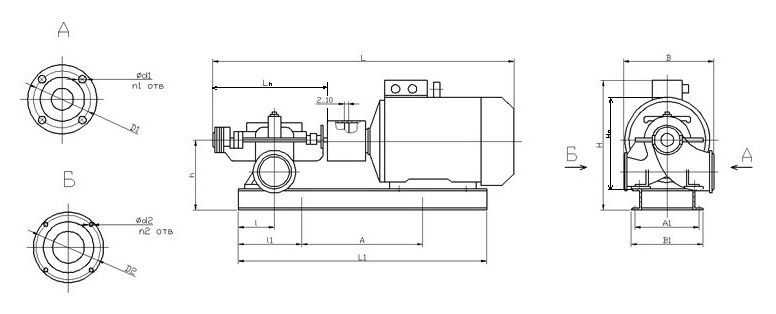

Габаритный чертёж и размеры насоса Д 320-50а
Габаритные и присоединительные размеры
| Марка насоса | Марка электродвигателя | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | L1 | l | l1 | A | A1 | h | D1 | d1 | n1 | D2 | d2 | n2 | B1 | Ln | Hn | ||
| Д320-50а | АИР225M4 | 1570 | 935 | 966 | 1335 | 230 | 230 | 940 | 470 | 600 | 280 | 18 | 8 | 240 | 22 | 8 | 540 | 766 | 520 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 55 |
|---|---|
| Серия насоса | Д |
| Оборотов/мин | 1500 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 300 |
| Напор, м | 39 |
| Комплектация / двигатель | 55 кВт / 1500 об/мин |
| Габариты, мм | 1727×600×880 |
| Входной патрубок, мм | 280 |
| Выходной патрубок, мм | 240 |
| Масса, кг | 827 |
|---|
-
