| Мощность, кВт90 | Серия насоса4Д | Оборотов/мин3000 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч200 | Напор, м90 |
| Комплектация / двигательбез рамы; 90 кВт / 3000 об/мин | Габариты, мм768×830×530 | Масса, кг145 |
Насос 4Д 200-90 — горизонтальный насос двустороннего входа серии 4Д. Номинальная подача — 200 м³/ч, напор — 90 м.
Технические характеристики
| Серия | 4Д |
|---|---|
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача | 200 м³/ч |
| Напор | 90 м |
| Мощность двигателя | 90 кВт |
| Обороты | 3000 об/мин |
| Комплектация / двигатель | без рамы; 90 кВт / 3000 об/мин |
| Габариты | 768×830×530 мм |
| Масса | 145 кг |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы 4Д и все промышленные насосы.
Назначение насоса 4Д 200-90
4Д 200-90 относится к горизонтальным центробежным насосам двустороннего входа. При подборе этой модели ключевыми параметрами являются подача 200 м³/ч и напор 90 м, а также мощность и частота вращения привода.
Где применяется 4Д 200-90
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
В характеристиках указана комплектация: без рамы; 90 кВт / 3000 об/мин. Номинальная мощность привода — 90 кВт, частота вращения — 3000 об/мин. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

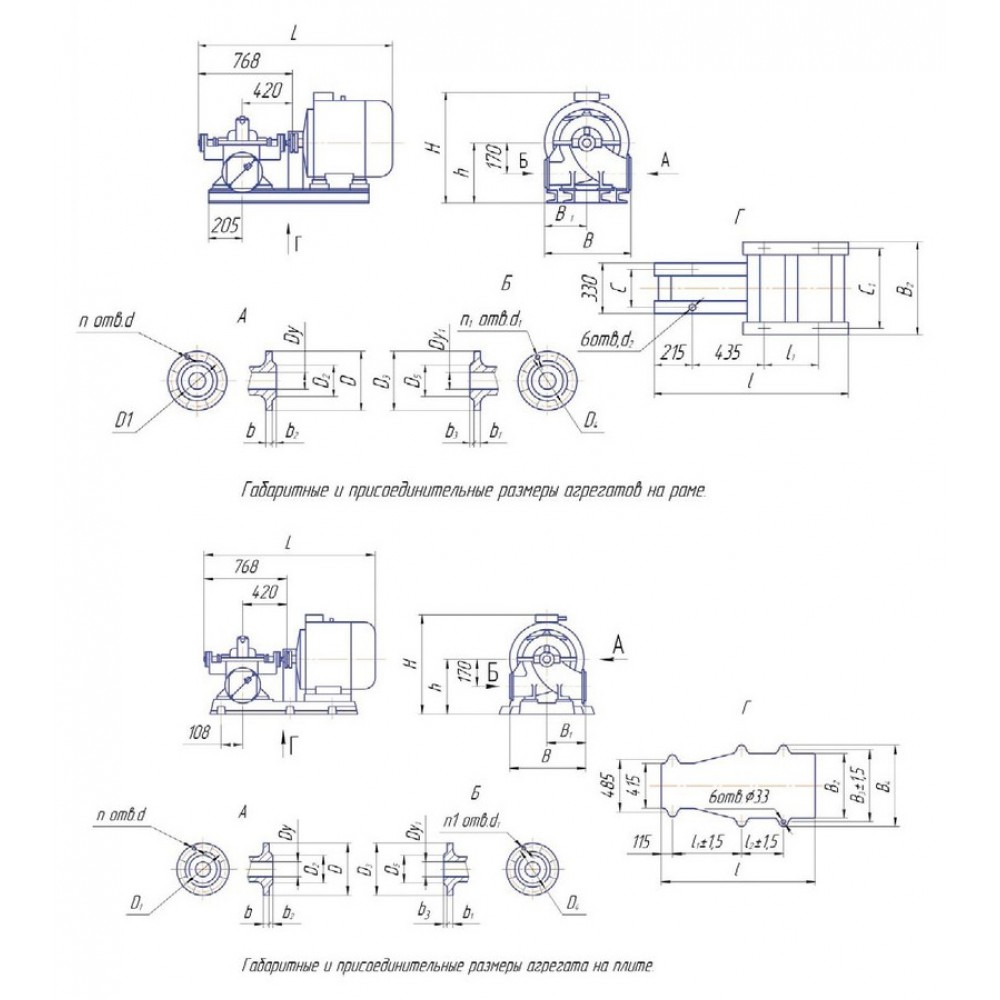

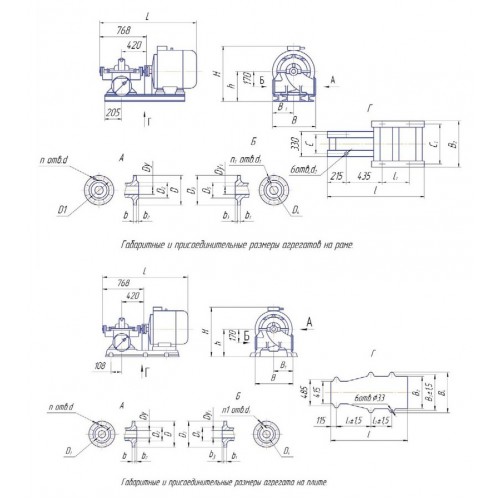

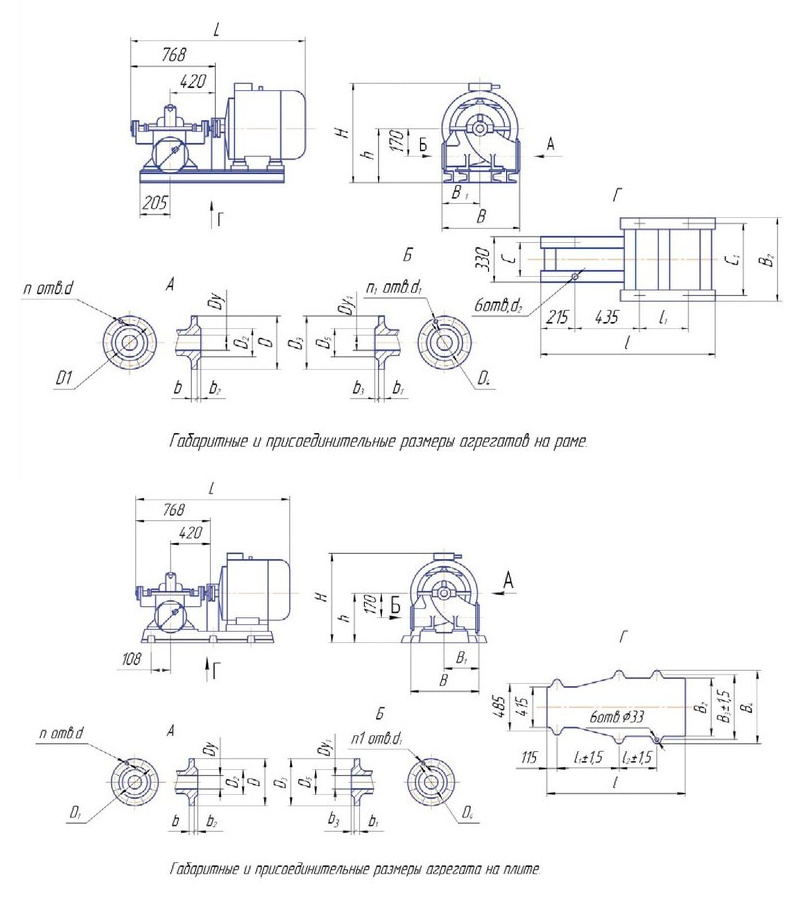

Габаритный чертёж и размеры насоса 4Д 200-90
Габаритные и присоединительные размеры
| Марка насоса | D | D1 | D2 | D3 | D4 | D5 | Dy | Dy1 | d | d1 | n | n1 | b | b1 | b2 | b3 |
| 4Д200-90 | 260 | 225 | 202 | 215 | 180 | 158 | 150 | 100 | 18 | 18 | 8 | 8 | 17 | 21 | 3 | 3 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 90 |
|---|---|
| Серия насоса | 4Д |
| Оборотов/мин | 3000 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 200 |
| Напор, м | 90 |
| Комплектация / двигатель | без рамы; 90 кВт / 3000 об/мин |
| Габариты, мм | 768×830×530 |
| Масса, кг | 145 |
|---|
-
