Повысительный насос компенсирует дефицит напора при расчётном расходе. Нельзя учитывать только желаемое давление на выходе.
Исходные данные
- минимальное давление на входе;
- требуемое давление;
- расход;
- перепад высот;
- потери в трубопроводе.
Добавочный напор
Это разница между требуемым напором системы и доступным на входе с учётом потерь.
Один насос или группа
При переменном расходе несколько насосов дают более гибкое регулирование.
Типы
Часто применяются К и КМ, при больших расходах — Д/1Д.
Частотное регулирование
Частотный преобразователь поддерживает давление, но диапазон должен соответствовать характеристикам насоса и двигателя.

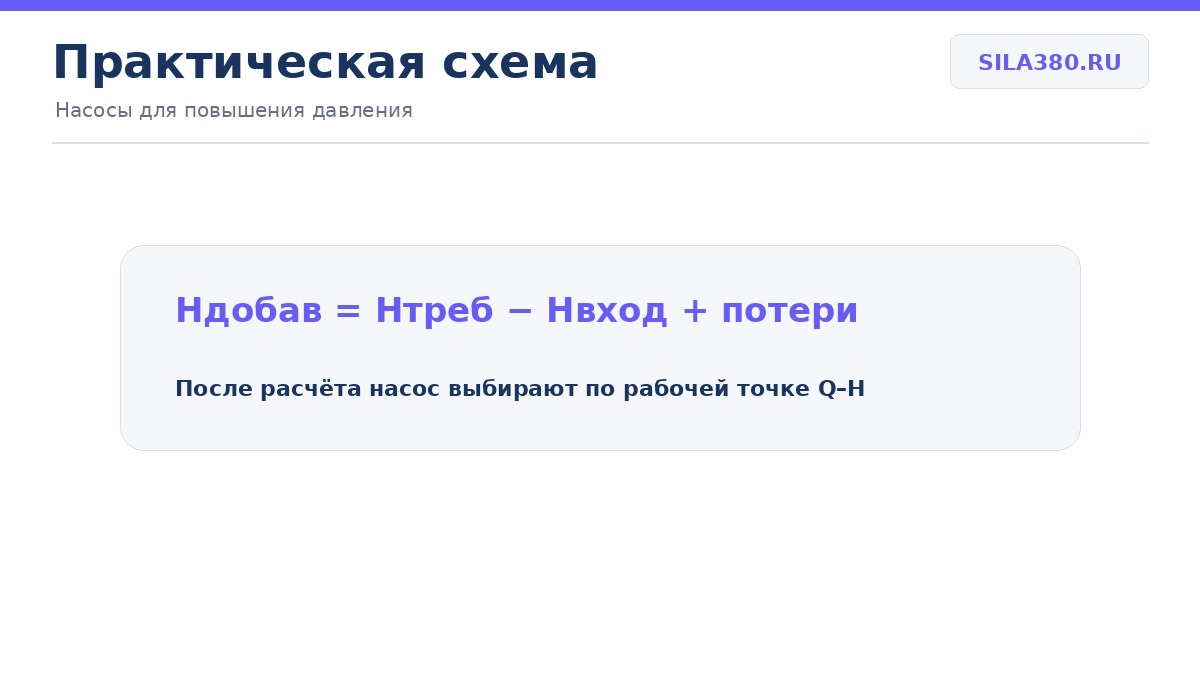

Расчёт добавочного напора в системе повышения давления
Исходные данные
| Давление на входе | Берут минимально доступное значение. |
|---|---|
| Требуемое давление | Определяется потребителем и проектом. |
| Расход | Нужен для определения рабочей точки. |
| Потери | Трубопроводы, арматура, оборудование. |
Какие серии рассматривать
| Модель | Подача, м³/ч | Напор, м | Мощность, кВт |
|---|---|---|---|
| Насос 1К 8/18 | 8 | 18 | 1,5 / 2,2 |
| Насос К 45/30 | 45 | 30 | 7,5 |
| Насос КМ 40-25-160/2-5 | 6,3 | 32 | 2,2 |
| Насос КМ 65-50-160 | 25 | 32 | 5,5 |
| Насос Д 320-50 | 320 | 50 | 75 |
Для обычных и средних расходов — К / 1К или КМ; для больших — Д / 1Д. После гидравлического выбора: двигатели 380 В.
