| Мощность, кВт7.5 | Серия насосаК | Оборотов/мин3000 |
| Тип насосаконсольный центробежный насос | Подача, м³/ч90 | Напор, м20 |
| Комплектация / двигательна раме без двигателя; 7,5 кВт / 3000 об/мин | Габариты, мм1030×413×332 | Масса, кг78 |

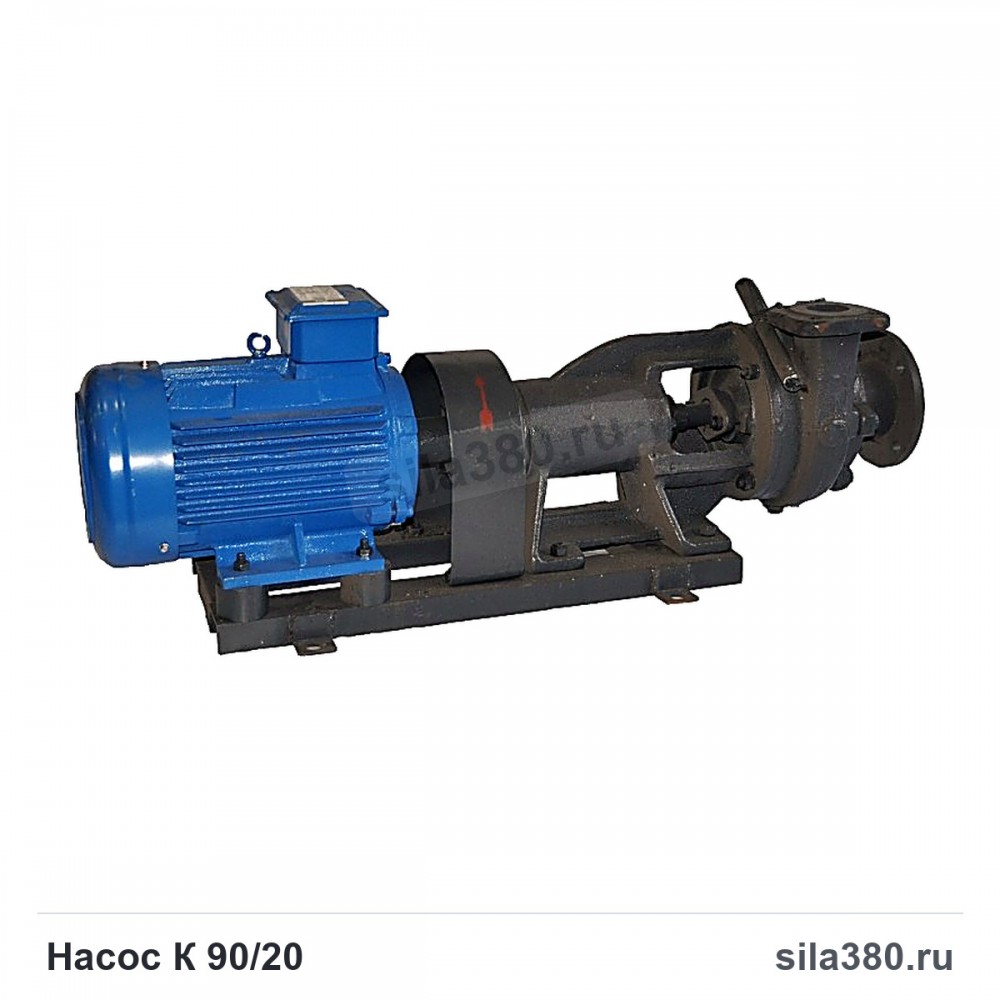

Насос К 90/20 — консольный центробежный насос типа К (серии К) для перекачивания воды и других допустимых жидкостей. Номинальная подача — 90 м³/ч, напор — 20 м.
Технические характеристики
| Серия | К |
|---|---|
| Тип насоса | консольный центробежный насос |
| Подача | 90 м³/ч |
| Напор | 20 м |
| Мощность двигателя | 7,5 кВт |
| Обороты | 3000 об/мин |
| Комплектация / двигатель | на раме без двигателя; 7,5 кВт / 3000 об/мин |
| Габариты | 1030×413×332 мм |
| Масса | 78 кг |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

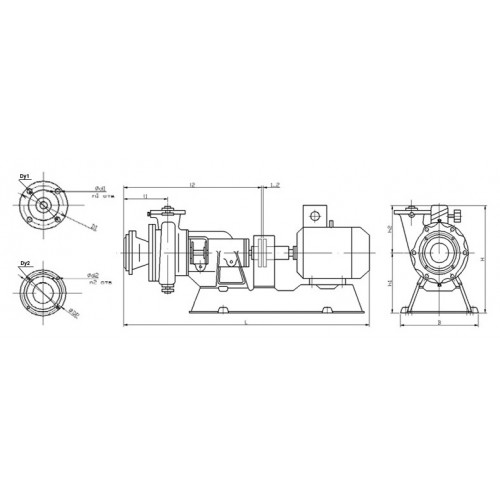

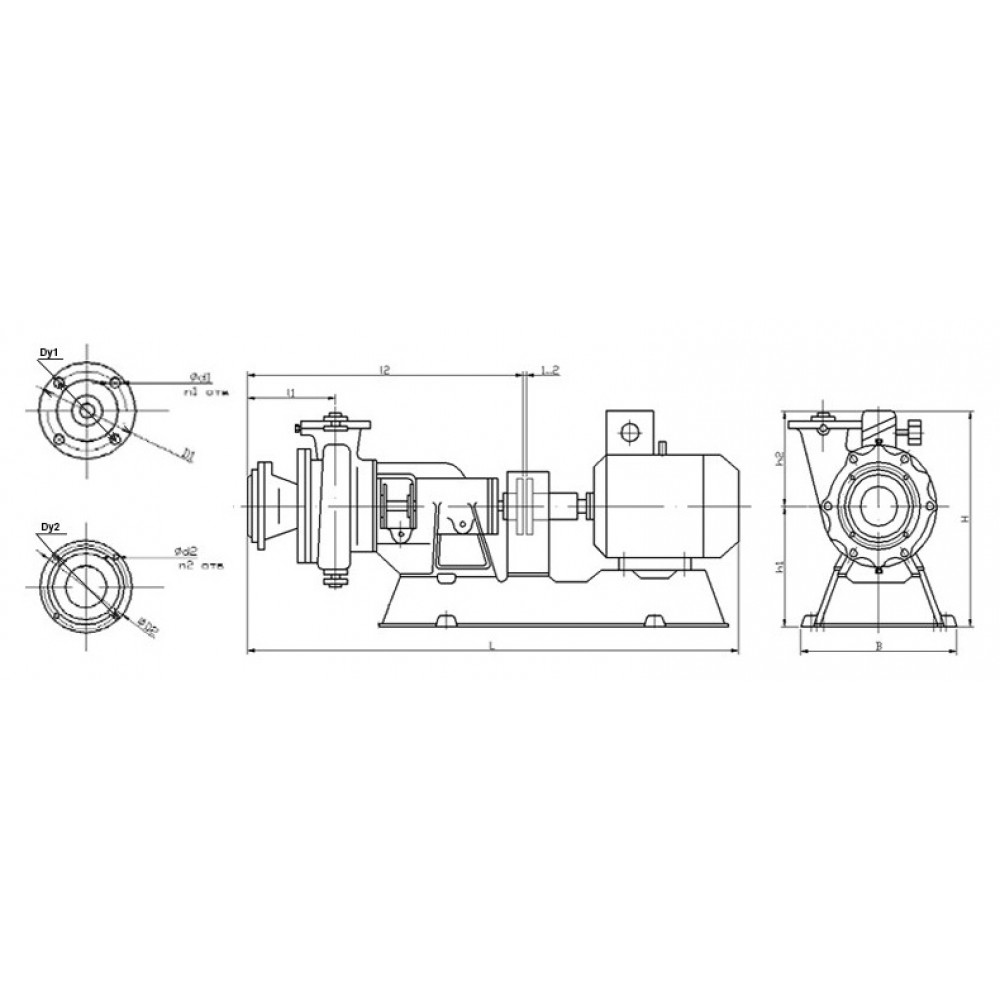

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Консольные насосы К и все промышленные насосы.
Техническая документация на Насос К 90/20
Для модели Насос К 90/20 доступен полный технический каталог SILA380 по насосам К и 1К. В документе приведены технические характеристики серии, устройство и маркировка, подбор по подаче и напору, монтаж, эксплуатация, обслуживание, типичные неисправности, а также габаритные и присоединительные размеры.
Назначение насоса К 90/20
Модель К 90/20 относится к консольным центробежным насосам. По каталожным данным она обеспечивает подачу 90 м³/ч при напоре 20 м, поэтому при подборе её удобно сравнивать с существующим насосом именно по этим двум параметрам.
Где применяется К 90/20
- промышленное и коммунальное водоснабжение
- циркуляционные и технологические водяные контуры
- перекачка воды между резервуарами и ёмкостями
- системы технического водоснабжения и орошения
Рабочая среда и условия эксплуатации
Для насосов серии К основной рабочей средой является вода и жидкости, близкие к воде по физическим свойствам. Допустимую температуру, содержание примесей и совместимость материалов проточной части с конкретной жидкостью необходимо сверять с паспортом выбранного исполнения. Для сточных сред с крупными включениями следует выбирать специализированные насосы.
Комплектация и подбор
Для модели доступны варианты комплектации: Насос без двигателя; Агрегат с двигателем 7,5 кВт. Номинальная мощность привода — 7,5 кВт, частота вращения — 3000 об/мин. Для замены существующего оборудования дополнительно сверяют присоединительные размеры и исполнение насосной части.

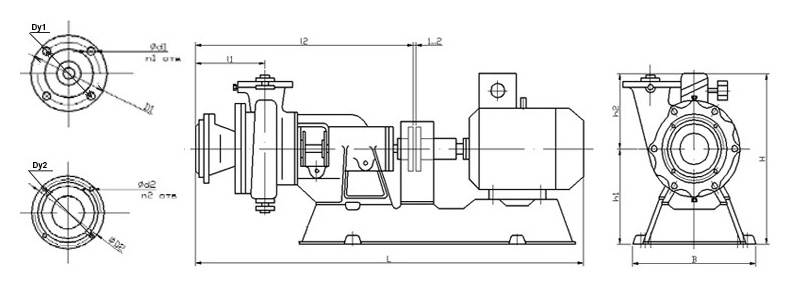

Габаритный чертёж и размеры насоса К 90/20
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | l1 | l2 | h1 | h2 | D1 | Dy1 | d1 | n1 | D2 | Dy2 | d2 | n2 | |
| К 90/20 | 1042 | 336 | 310 | 159 | 585 | 202 | 134 | 185 | 80 | 18 | 4 | 140 | 50 | 18 | 4 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
Полезные материалы
Привод: электродвигатели 380 В
| Мощность, кВт | 7.5 |
|---|---|
| Серия насоса | К |
| Оборотов/мин | 3000 |
| Тип насоса | консольный центробежный насос |
| Подача, м³/ч | 90 |
| Напор, м | 20 |
| Комплектация / двигатель | на раме без двигателя; 7,5 кВт / 3000 об/мин |
| Габариты, мм | 1030×413×332 |
| Масса, кг | 78 |
|---|
-
