| Мощность, кВт15 | Серия насоса1К | Оборотов/мин3000 |
| Тип насосаконсольный центробежный насос | Подача, м³/ч100 | Напор, м32 |
| Комплектация / двигательбез двигателя; 15 кВт / 3000 об/мин | Габариты, мм1235×455×458 | Входной патрубок, мм100 |

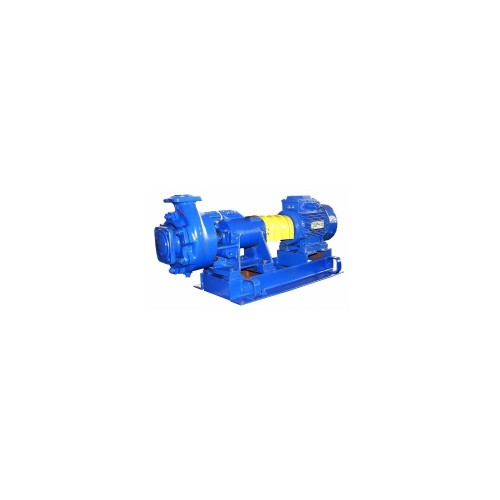

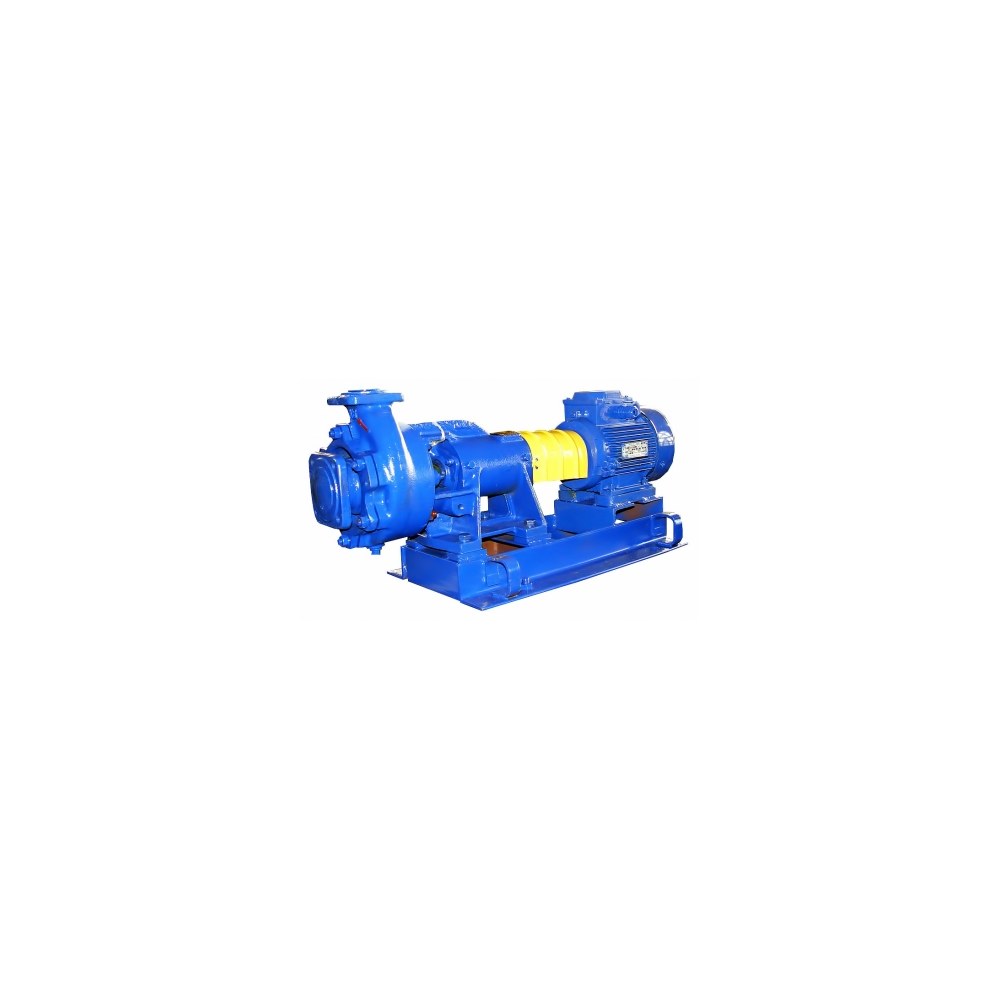

Насос 1К 100-80-160 — консольный центробежный насос серии 1К. Номинальная подача — 100 м³/ч, напор — 32 м.
Технические характеристики
| Серия | 1К |
|---|---|
| Тип насоса | консольный центробежный насос |
| Подача | 100 м³/ч |
| Напор | 32 м |
| Мощность двигателя | 15 кВт |
| Обороты | 3000 об/мин |
| Комплектация / двигатель | без двигателя; 15 кВт / 3000 об/мин |
| Габариты | 1235×455×458 мм |
| Масса | 144 кг |
| Входной патрубок | 100 мм |
| Выходной патрубок | 80 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Консольные насосы К и все промышленные насосы.
Назначение насоса 1К 100-80-160
1К 100-80-160 предназначен для работы в составе водяных насосных установок. Основные гидравлические параметры модели — 100 м³/ч по подаче и 32 м по напору; они определяют область её применения и выбор электродвигателя.
Где применяется 1К 100-80-160
- промышленное и коммунальное водоснабжение
- циркуляционные и технологические водяные контуры
- перекачка воды между резервуарами и ёмкостями
- системы технического водоснабжения и орошения
Рабочая среда и условия эксплуатации
Для насосов серии 1К основной рабочей средой является вода и жидкости, близкие к воде по физическим свойствам. Допустимую температуру, содержание примесей и совместимость материалов проточной части с конкретной жидкостью необходимо сверять с паспортом выбранного исполнения. Для сточных сред с крупными включениями следует выбирать специализированные насосы.
Комплектация и подбор
Для модели доступны варианты комплектации: Насос без двигателя и без рамы; Агрегат с двигателем 15 кВт. Номинальная мощность привода — 15 кВт, частота вращения — 3000 об/мин. Для замены существующего оборудования дополнительно сверяют присоединительные размеры и исполнение насосной части.

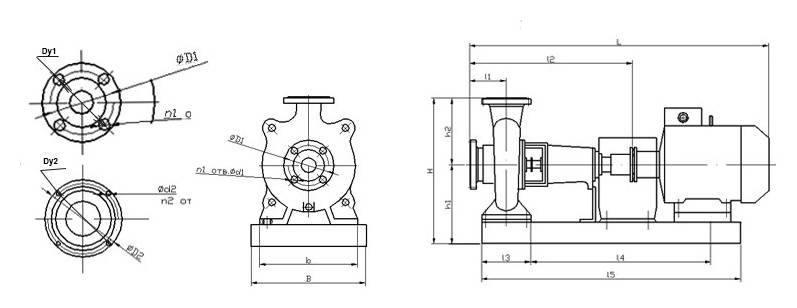

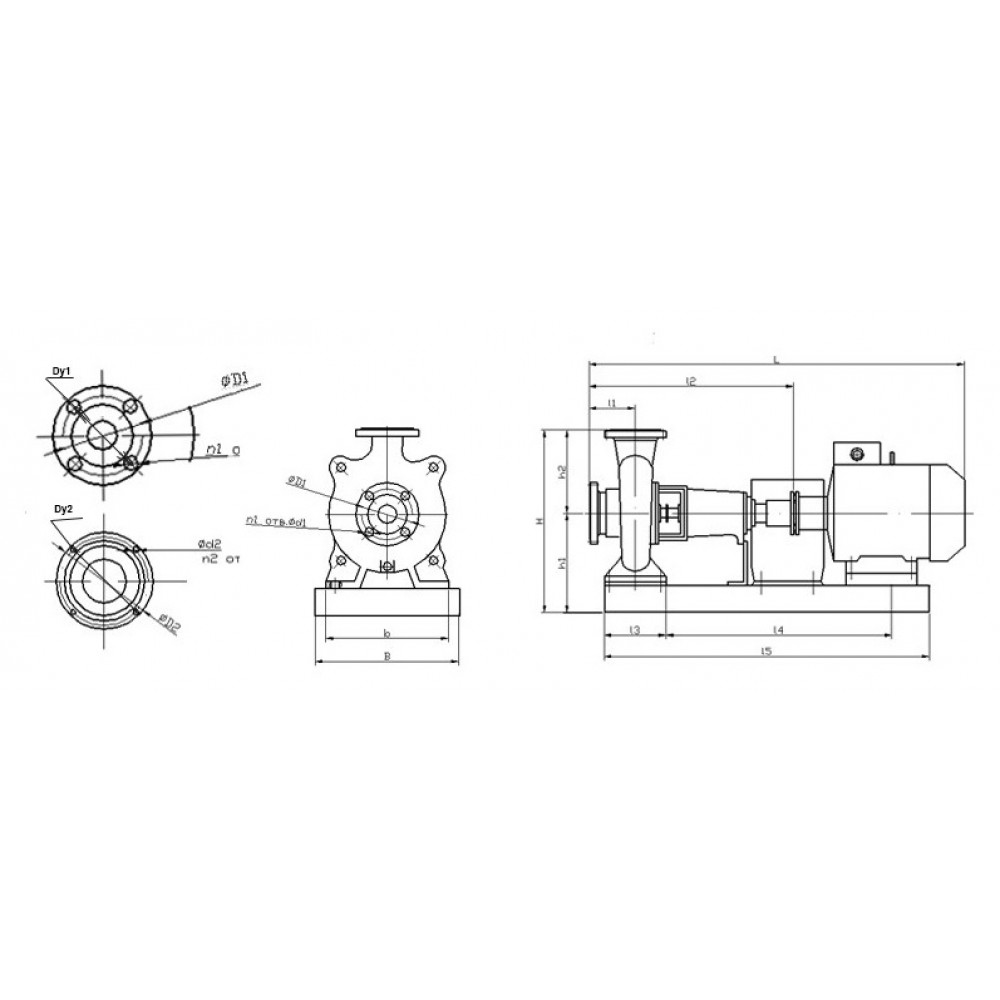

Габаритный чертёж и размеры насоса 1К 100-80-160
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | l1 | l2 | l3 | l4 | l5 | h1 | h2 | b | D1 | Dy1 | d1 | n1 | D2 | Dy2 | d2 | n2 | |
| 1К 100-80-160 | 1235 | 455 | 458 | 100 | 600 | 167 | 680 | 1020 | 230 | 200 | 380 | 180 | 100 | М16 | 8 | 160 | 80 | 18 | 4 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 15 |
|---|---|
| Серия насоса | 1К |
| Оборотов/мин | 3000 |
| Тип насоса | консольный центробежный насос |
| Подача, м³/ч | 100 |
| Напор, м | 32 |
| Комплектация / двигатель | без двигателя; 15 кВт / 3000 об/мин |
| Габариты, мм | 1235×455×458 |
| Входной патрубок, мм | 100 |
| Выходной патрубок, мм | 80 |
| Масса, кг | 144 |
|---|
-
