| Мощность, кВт18.5 | Серия насоса1К | Оборотов/мин3000 |
| Тип насосаконсольный центробежный насос | Подача, м³/ч90 | Напор, м40 |
| Комплектация / двигатель18,5 кВт / 3000 об/мин | Габариты, мм1265×510×438 | Входной патрубок, мм100 |

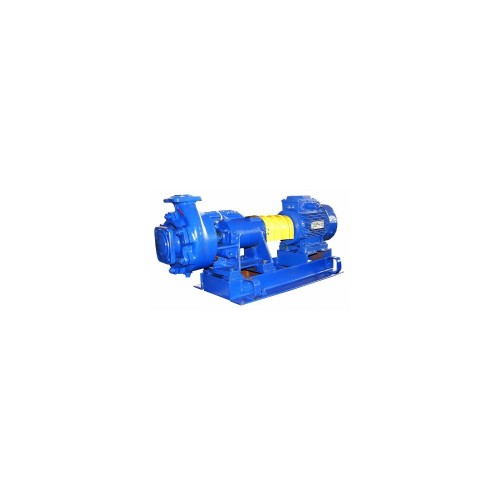

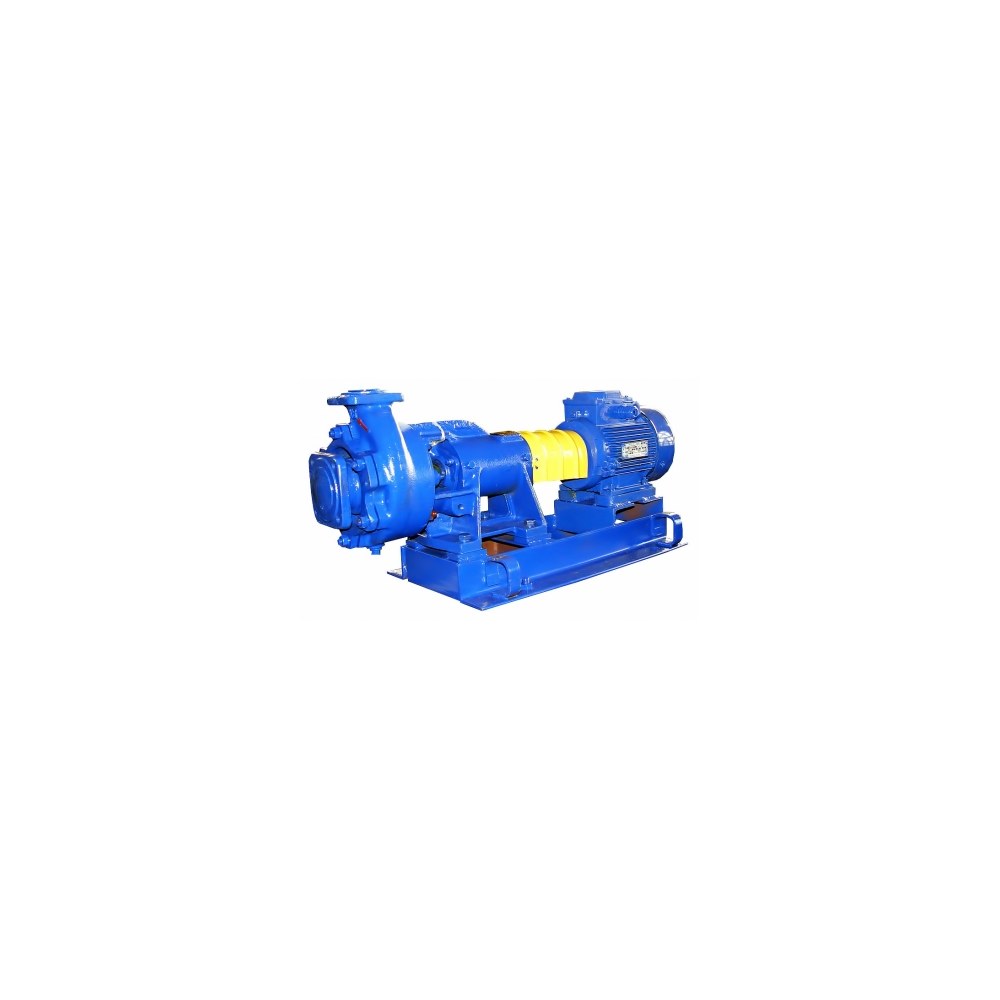

Насос 1К 100-65-200а — консольный центробежный насос серии 1К. Номинальная подача — 90 м³/ч, напор — 40 м.
Технические характеристики
| Серия | 1К |
|---|---|
| Тип насоса | консольный центробежный насос |
| Подача | 90 м³/ч |
| Напор | 40 м |
| Мощность двигателя | 18,5 кВт |
| Обороты | 3000 об/мин |
| Комплектация / двигатель | 18,5 кВт / 3000 об/мин |
| Габариты | 1265×510×438 мм |
| Масса | 328 кг |
| Входной патрубок | 100 мм |
| Выходной патрубок | 65 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

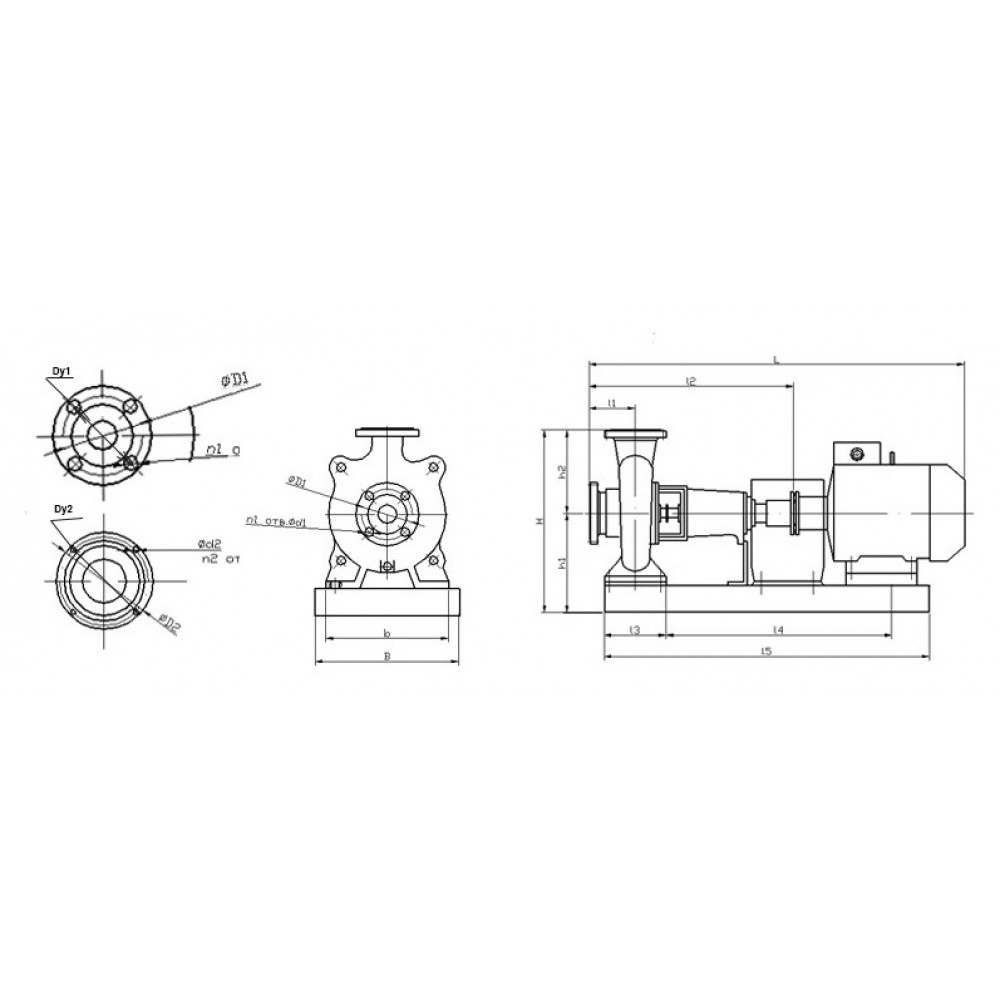

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Консольные насосы К и все промышленные насосы.
Назначение насоса 1К 100-65-200а
Модель 1К 100-65-200а относится к консольным центробежным насосам. По каталожным данным она обеспечивает подачу 90 м³/ч при напоре 40 м, поэтому при подборе её удобно сравнивать с существующим насосом именно по этим двум параметрам.
Где применяется 1К 100-65-200а
- промышленное и коммунальное водоснабжение
- циркуляционные и технологические водяные контуры
- перекачка воды между резервуарами и ёмкостями
- системы технического водоснабжения и орошения
Рабочая среда и условия эксплуатации
Для насосов серии 1К основной рабочей средой является вода и жидкости, близкие к воде по физическим свойствам. Допустимую температуру, содержание примесей и совместимость материалов проточной части с конкретной жидкостью необходимо сверять с паспортом выбранного исполнения. Для сточных сред с крупными включениями следует выбирать специализированные насосы.
Комплектация и подбор
Для модели доступны варианты комплектации: Агрегат с двигателем 18,5 кВт; Насос без двигателя. Номинальная мощность привода — 18,5 кВт, частота вращения — 3000 об/мин. Для замены существующего оборудования дополнительно сверяют присоединительные размеры и исполнение насосной части.

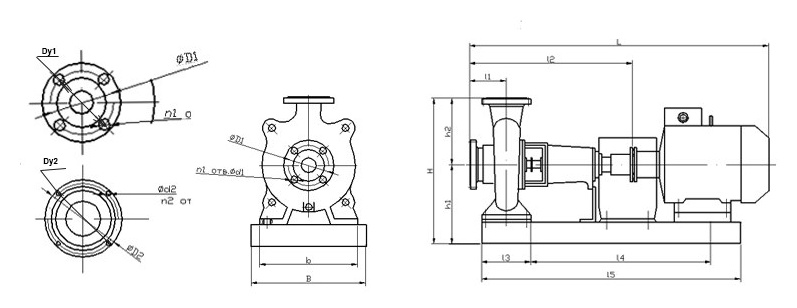

Габаритный чертёж и размеры насоса 1К 100-65-200а
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | l1 | l2 | l3 | l4 | l5 | h1 | h2 | b | D1 | Dy1 | d1 | n1 | D2 | Dy2 | d2 | n2 | |
| 1К 100-65-200а | 1265 | 475 | 498 | 100 | 600 | 167 | 700 | 1051 | 250 | 225 | 420 | 180 | 100 | М16 | 8 | 145 | 65 | 18 | 4 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 18.5 |
|---|---|
| Серия насоса | 1К |
| Оборотов/мин | 3000 |
| Тип насоса | консольный центробежный насос |
| Подача, м³/ч | 90 |
| Напор, м | 40 |
| Комплектация / двигатель | 18,5 кВт / 3000 об/мин |
| Габариты, мм | 1265×510×438 |
| Входной патрубок, мм | 100 |
| Выходной патрубок, мм | 65 |
| Масса, кг | 328 |
|---|
-
