| Мощность, кВт30 | Серия насосаКМ | Оборотов/мин3000 |
| Тип насосаконсольно-моноблочный центробежный насос | Подача, м³/ч100 | Напор, м50 |
| Комплектация / двигатель30 кВт / 3000 об/мин | Габариты, мм865×460×320 | Входной патрубок, мм100 |

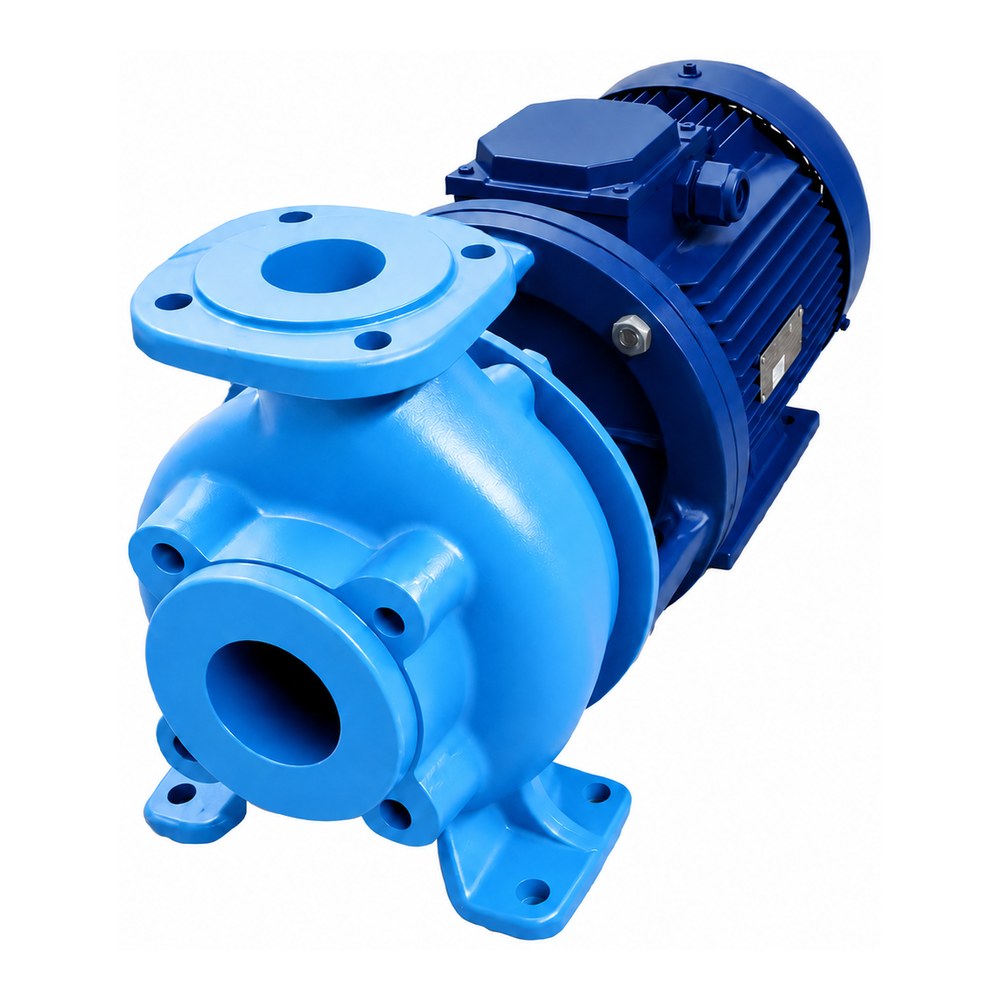

Насос КМ 100-65-200/2-5 — консольно-моноблочный центробежный насос серии КМ. Номинальная подача — 100 м³/ч, напор — 50 м.
Технические характеристики
| Серия | КМ |
|---|---|
| Тип насоса | консольно-моноблочный центробежный насос |
| Подача | 100 м³/ч |
| Напор | 50 м |
| Мощность двигателя | 30 кВт |
| Обороты | 3000 об/мин |
| Комплектация / двигатель | 30 кВт / 3000 об/мин |
| Габариты | 865×460×320 мм |
| Масса | 270 кг |
| Входной патрубок | 100 мм |
| Выходной патрубок | 65 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Консольно-моноблочные насосы КМ и все промышленные насосы. Для насосных агрегатов КМ также доступны электродвигатели с удлинённым валом.
Назначение насоса КМ 100-65-200/2-5
КМ 100-65-200/2-5 применяется как компактный центробежный агрегат для перекачивания воды. Каталожные параметры модели — подача 100 м³/ч и напор 50 м; по ним выполняют первичный подбор и проверяют соответствие требуемой рабочей точке.
Где применяется КМ 100-65-200/2-5
- системы хозяйственного и промышленного водоснабжения
- циркуляционные контуры и насосные установки
- перекачка технической воды на производственных объектах
- компактные установки повышения давления
Рабочая среда и условия эксплуатации
Рабочая среда — вода и другие неагрессивные жидкости, близкие к воде по основным физическим свойствам. Если требуется перекачивать горячую, химически активную или загрязнённую жидкость, до заказа нужно проверить допустимую температуру, материалы проточной части и ограничения конкретного исполнения.
Комплектация и подбор
В характеристиках указана комплектация: 30 кВт / 3000 об/мин. Номинальная мощность привода — 30 кВт, частота вращения — 3000 об/мин. Для замены существующего оборудования дополнительно сверяют присоединительные размеры и исполнение насосной части.

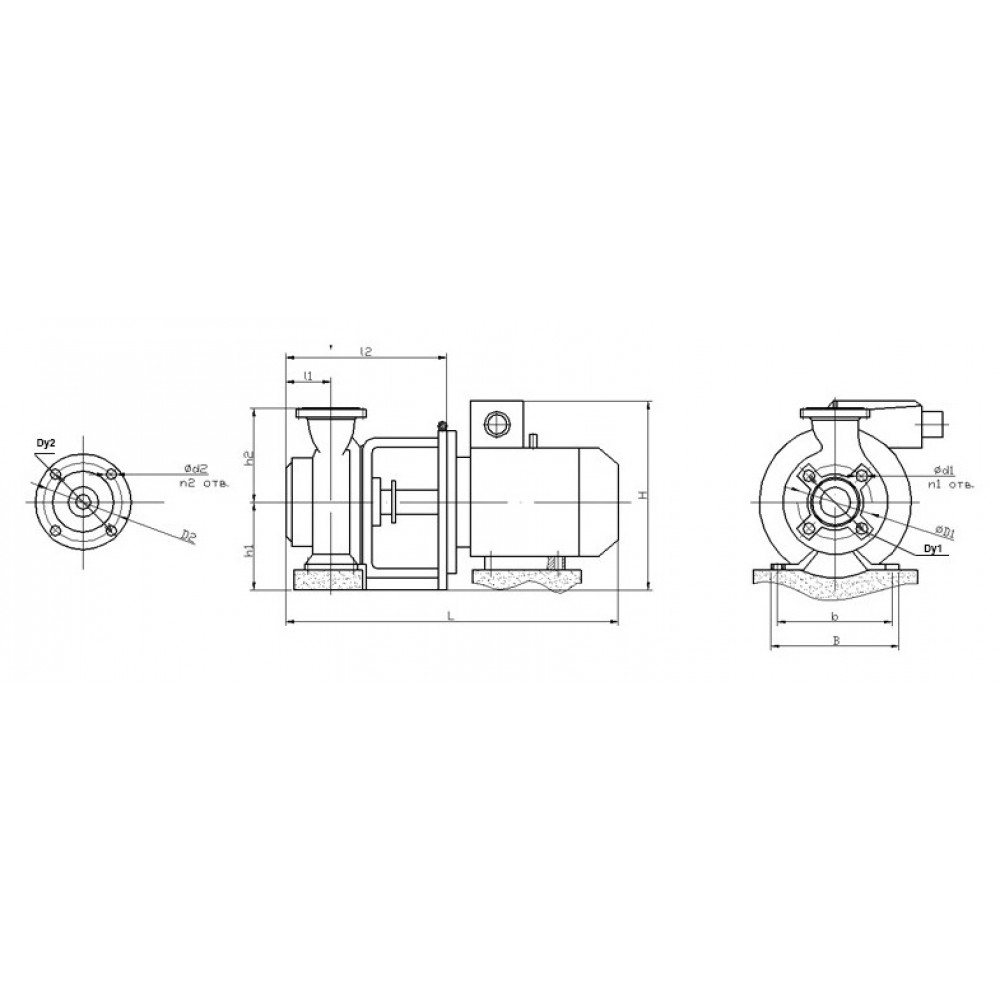

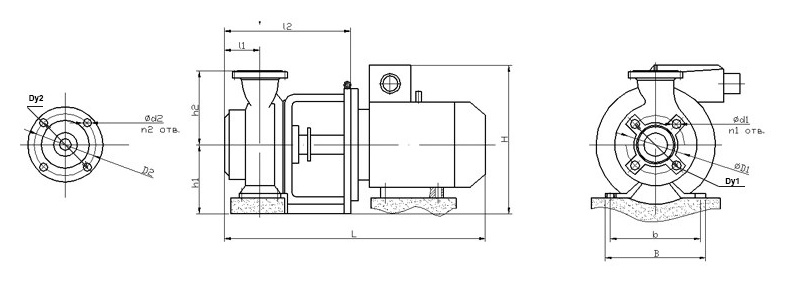

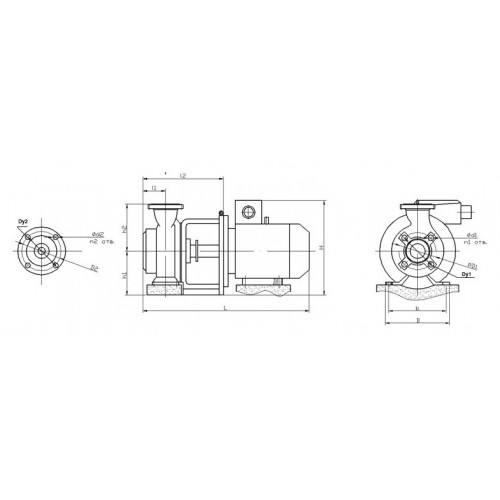

Габаритный чертёж и размеры насоса КМ 100-65-200/2-5
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | l1 | l2 | h1 | h2 | b | D1 | Dу1 | d1 | n1 | D2 | Dy2 | d2 | n2 | |
| КМ100-65-200 | 865 | 460 | 320 | 100 | 293 | 180 | 225 | 250 | 180 | 100 | М16 | 8 | 145 | 65 | 18 | 4 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 30 |
|---|---|
| Серия насоса | КМ |
| Оборотов/мин | 3000 |
| Тип насоса | консольно-моноблочный центробежный насос |
| Подача, м³/ч | 100 |
| Напор, м | 50 |
| Комплектация / двигатель | 30 кВт / 3000 об/мин |
| Габариты, мм | 865×460×320 |
| Входной патрубок, мм | 100 |
| Выходной патрубок, мм | 65 |
| Масса, кг | 270 |
|---|
-
