| Мощность, кВт4 | Серия насосаК | Оборотов/мин3000 |
| Тип насосаконсольный центробежный насос | Подача, м³/ч20 | Напор, м30 |
| Комплектация / двигательбез двигателя; 4 кВт / 3000 об/мин | Габариты, мм832×343×357 | Входной патрубок, мм40 |

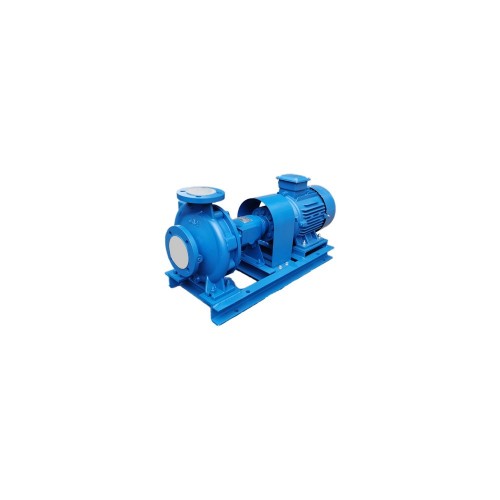

Насос К 20/30 — консольный центробежный насос типа К (серии К) для перекачивания воды и других допустимых жидкостей. Номинальная подача — 20 м³/ч, напор — 30 м.
Технические характеристики
| Серия | К |
|---|---|
| Тип насоса | консольный центробежный насос |
| Подача | 20 м³/ч |
| Напор | 30 м |
| Мощность двигателя | 4 кВт |
| Обороты | 3000 об/мин |
| Комплектация / двигатель | без двигателя; 4 кВт / 3000 об/мин |
| Габариты | 832×343×357 мм |
| Масса | 31 кг |
| Входной патрубок | 40 мм |
| Выходной патрубок | 40 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Консольные насосы К и все промышленные насосы.
Техническая документация на Насос К 20/30
Для модели Насос К 20/30 доступен полный технический каталог SILA380 по насосам К и 1К. В документе приведены технические характеристики серии, устройство и маркировка, подбор по подаче и напору, монтаж, эксплуатация, обслуживание, типичные неисправности, а также габаритные и присоединительные размеры.
Назначение насоса К 20/30
К 20/30 предназначен для работы в составе водяных насосных установок. Основные гидравлические параметры модели — 20 м³/ч по подаче и 30 м по напору; они определяют область её применения и выбор электродвигателя.
Где применяется К 20/30
- промышленное и коммунальное водоснабжение
- циркуляционные и технологические водяные контуры
- перекачка воды между резервуарами и ёмкостями
- системы технического водоснабжения и орошения
Рабочая среда и условия эксплуатации
Для насосов серии К основной рабочей средой является вода и жидкости, близкие к воде по физическим свойствам. Допустимую температуру, содержание примесей и совместимость материалов проточной части с конкретной жидкостью необходимо сверять с паспортом выбранного исполнения. Для сточных сред с крупными включениями следует выбирать специализированные насосы.
Комплектация и подбор
Для модели доступны варианты комплектации: Насос без двигателя; Агрегат с двигателем 4 кВт. Номинальная мощность привода — 4 кВт, частота вращения — 3000 об/мин. Для замены существующего оборудования дополнительно сверяют присоединительные размеры и исполнение насосной части.

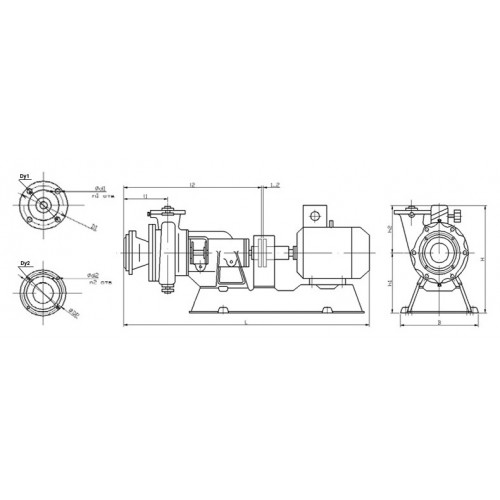

Габаритный чертёж и размеры насоса К 20/30
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | l1 | l2 | h1 | h2 | D1 | Dy1 | d1 | n1 | D2 | Dy2 | d2 | n2 | |
| К 20/30 | 832 | 343 | 357 | 120 | 466 | 197 | 150 | 110 | 60 | 14 | 4 | 100 | 40 | 14 | 4 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
Полезные материалы
Привод: электродвигатели 380 В
| Мощность, кВт | 4 |
|---|---|
| Серия насоса | К |
| Оборотов/мин | 3000 |
| Тип насоса | консольный центробежный насос |
| Подача, м³/ч | 20 |
| Напор, м | 30 |
| Комплектация / двигатель | без двигателя; 4 кВт / 3000 об/мин |
| Габариты, мм | 832×343×357 |
| Входной патрубок, мм | 40 |
| Выходной патрубок, мм | 40 |
| Масса, кг | 31 |
|---|
-
Еще не было вопросов
