| Мощность, кВт2.2 | Серия насосаК | Оборотов/мин3000 |
| Тип насосаконсольный центробежный насос | Подача, м³/ч20 | Напор, м18 |
| Комплектация / двигательна раме без двигателя; 2,2 кВт / 3000 об/мин | Габариты, мм788×257×310 | Входной патрубок, мм50 |

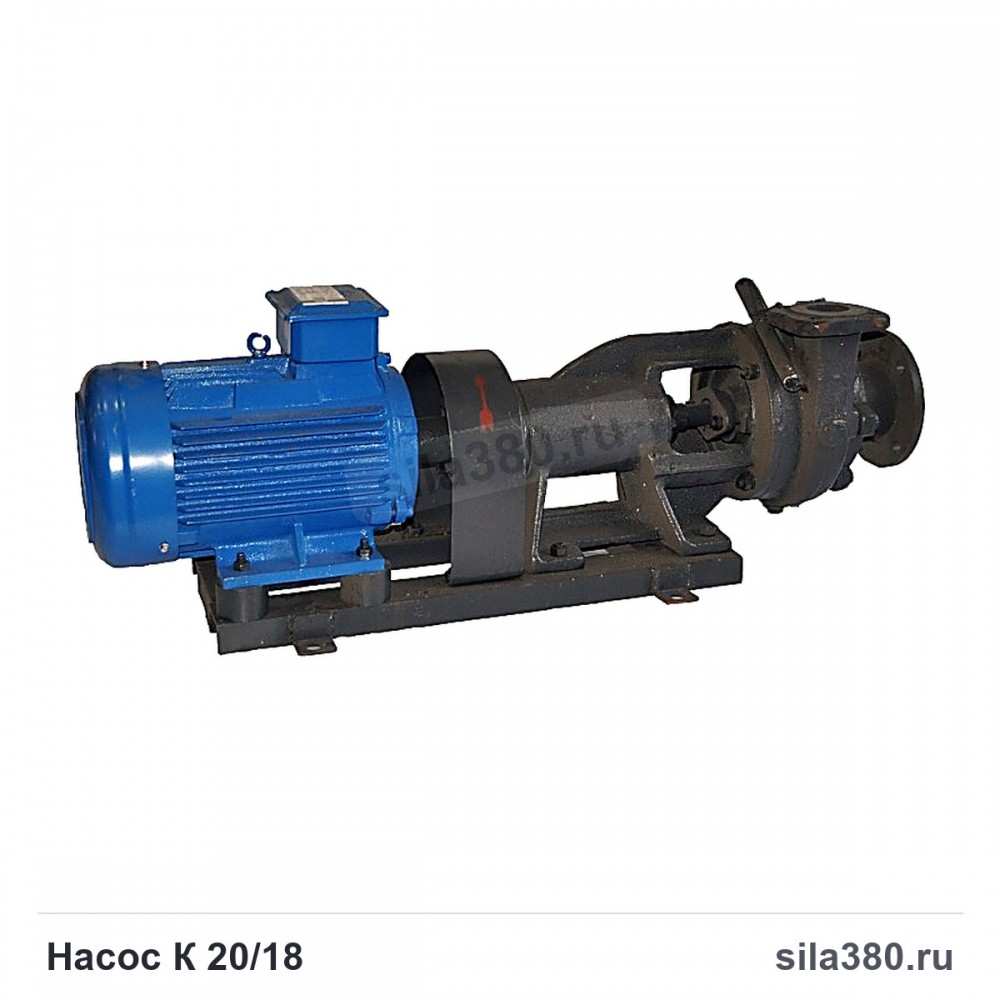

Насос К 20/18 — консольный центробежный насос типа К (серии К) для перекачивания воды и других допустимых жидкостей. Номинальная подача — 20 м³/ч, напор — 18 м.
Технические характеристики
| Серия | К |
|---|---|
| Тип насоса | консольный центробежный насос |
| Подача | 20 м³/ч |
| Напор | 18 м |
| Мощность двигателя | 2,2 кВт |
| Обороты | 3000 об/мин |
| Комплектация / двигатель | на раме без двигателя; 2,2 кВт / 3000 об/мин |
| Габариты | 788×257×310 мм |
| Масса | 47 кг |
| Входной патрубок | 50 мм |
| Выходной патрубок | 40 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

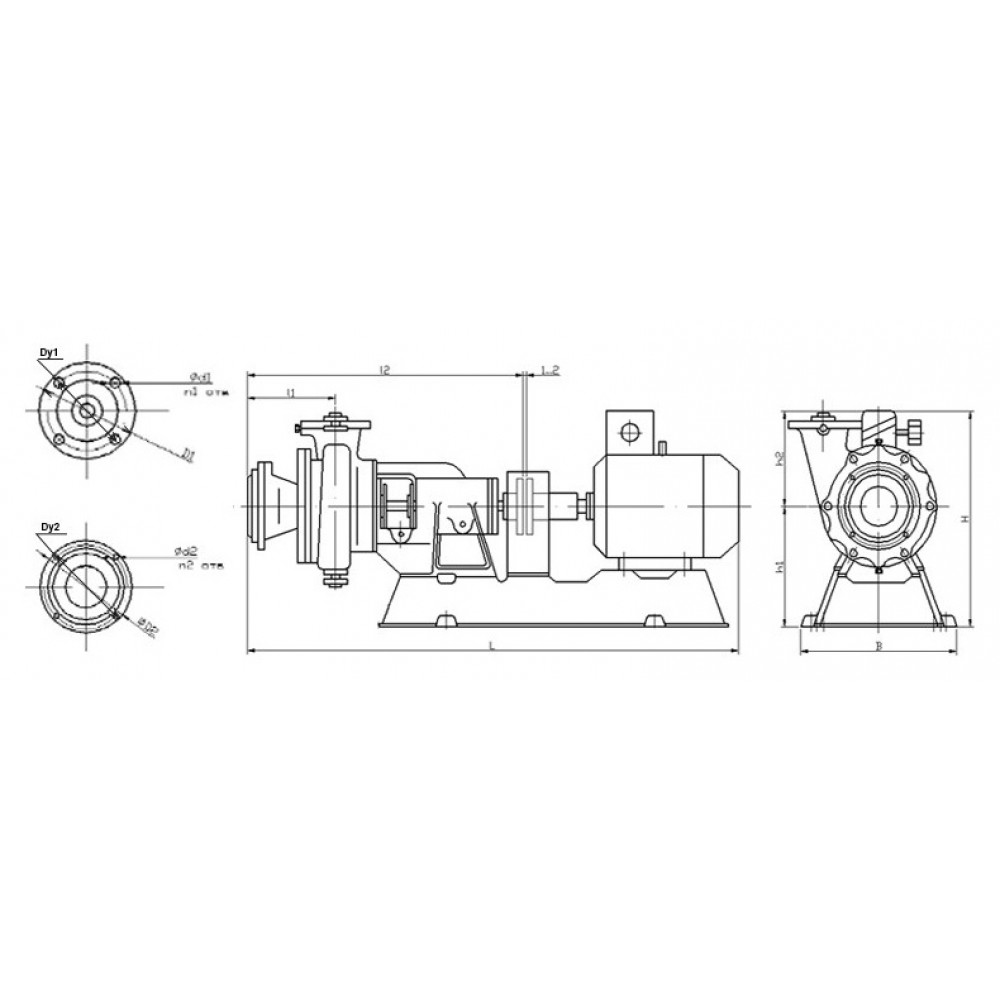

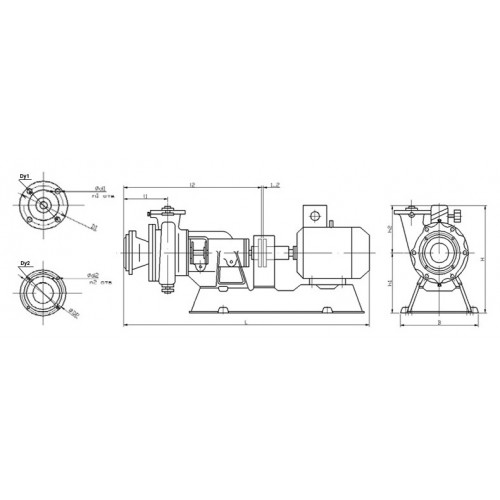

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Консольные насосы К и все промышленные насосы.
Техническая документация на Насос К 20/18
Для модели Насос К 20/18 доступен полный технический каталог SILA380 по насосам К и 1К. В документе приведены технические характеристики серии, устройство и маркировка, подбор по подаче и напору, монтаж, эксплуатация, обслуживание, типичные неисправности, а также габаритные и присоединительные размеры.
Назначение насоса К 20/18
Модель К 20/18 относится к консольным центробежным насосам. По каталожным данным она обеспечивает подачу 20 м³/ч при напоре 18 м, поэтому при подборе её удобно сравнивать с существующим насосом именно по этим двум параметрам.
Где применяется К 20/18
- промышленное и коммунальное водоснабжение
- циркуляционные и технологические водяные контуры
- перекачка воды между резервуарами и ёмкостями
- системы технического водоснабжения и орошения
Рабочая среда и условия эксплуатации
Для насосов серии К основной рабочей средой является вода и жидкости, близкие к воде по физическим свойствам. Допустимую температуру, содержание примесей и совместимость материалов проточной части с конкретной жидкостью необходимо сверять с паспортом выбранного исполнения. Для сточных сред с крупными включениями следует выбирать специализированные насосы.
Комплектация и подбор
Для модели доступны варианты комплектации: Насос на раме без двигателя; Агрегат с двигателем 2,2 кВт. Номинальная мощность привода — 2,2 кВт, частота вращения — 3000 об/мин. Для замены существующего оборудования дополнительно сверяют присоединительные размеры и исполнение насосной части.

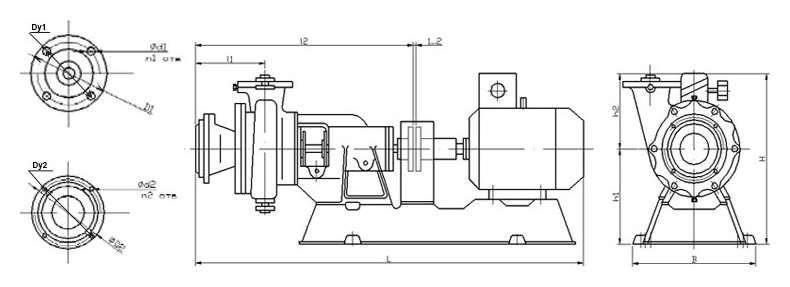

Габаритный чертёж и размеры насоса К 20/18
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | l1 | l2 | h1 | h2 | D1 | Dy1 | d1 | n1 | D2 | Dy2 | d2 | n2 | |
| К 20/18 | 788 | 321 | 257 | 120 | 466 | 185 | 125 | 110 | 50 | 14 | 4 | 100 | 40 | 14 | 4 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
Полезные материалы
Привод: электродвигатели 380 В
| Мощность, кВт | 2.2 |
|---|---|
| Серия насоса | К |
| Оборотов/мин | 3000 |
| Тип насоса | консольный центробежный насос |
| Подача, м³/ч | 20 |
| Напор, м | 18 |
| Комплектация / двигатель | на раме без двигателя; 2,2 кВт / 3000 об/мин |
| Габариты, мм | 788×257×310 |
| Входной патрубок, мм | 50 |
| Выходной патрубок, мм | 40 |
| Масса, кг | 47 |
|---|
-
