| Мощность, кВт110 | Серия насоса1Д | Оборотов/мин1500 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч700 | Напор, м40 |
| Комплектация / двигатель110 кВт / 1500 об/мин | Габариты, мм2325×935×1065 | Входной патрубок, мм395 |
Насос 1Д 800-56б — горизонтальный насос двустороннего входа серии 1Д. Номинальная подача — 700 м³/ч, напор — 40 м.
Технические характеристики
| Серия | 1Д |
|---|---|
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача | 700 м³/ч |
| Напор | 40 м |
| Мощность двигателя | 110 кВт |
| Обороты | 1500 об/мин |
| Комплектация / двигатель | 110 кВт / 1500 об/мин |
| Габариты | 2325×935×1065 мм |
| Масса | 1500 кг |
| Входной патрубок | 395 мм |
| Выходной патрубок | 295 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

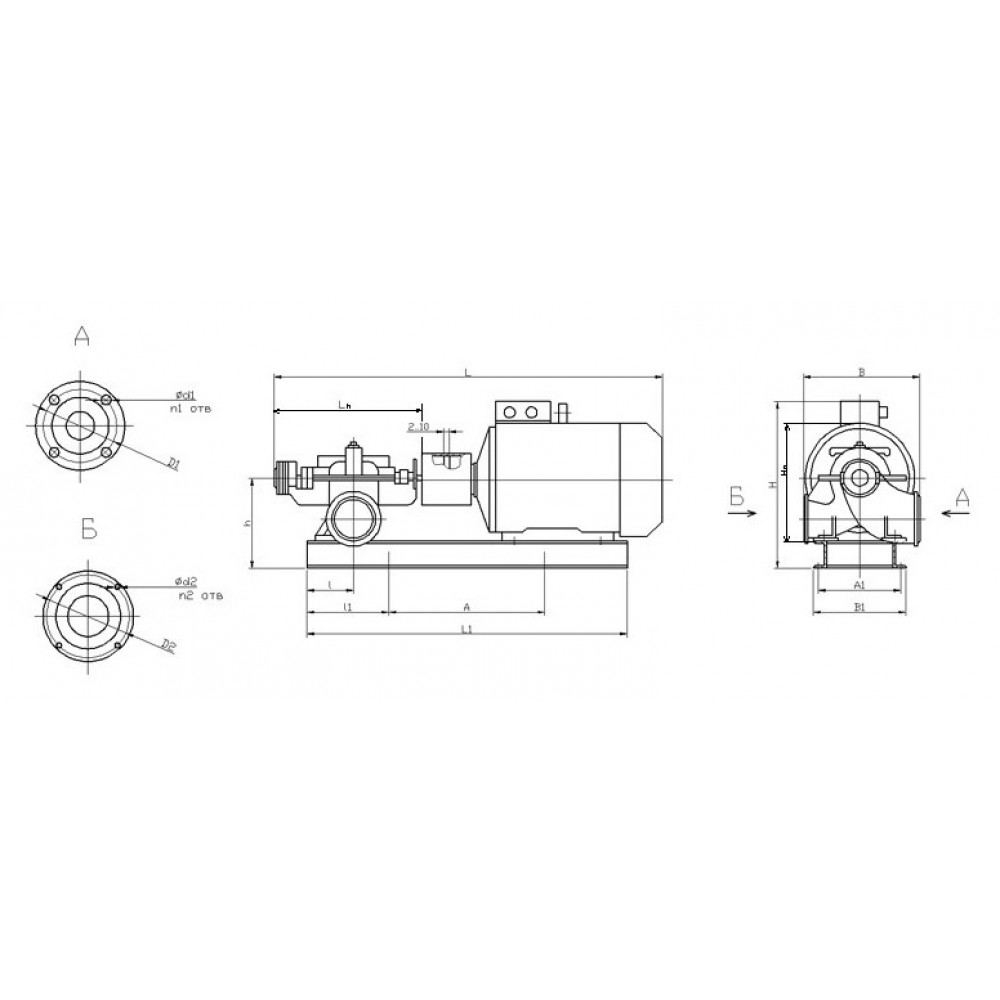

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы 1Д и все промышленные насосы.
Назначение насоса 1Д 800-56б
Горизонтальный насос двустороннего входа 1Д 800-56б имеет рабочие параметры 700 м³/ч по подаче и 40 м по напору. Двусторонний подвод жидкости к рабочему колесу характерен для насосов серий Д/1Д/2Д/4Д и используется в производительных водяных системах.
Где применяется 1Д 800-56б
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
Для модели доступны варианты комплектации: Агрегат с двигателем; Насос без двигателя. Номинальная мощность привода — 110 кВт, частота вращения — 1500 об/мин. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

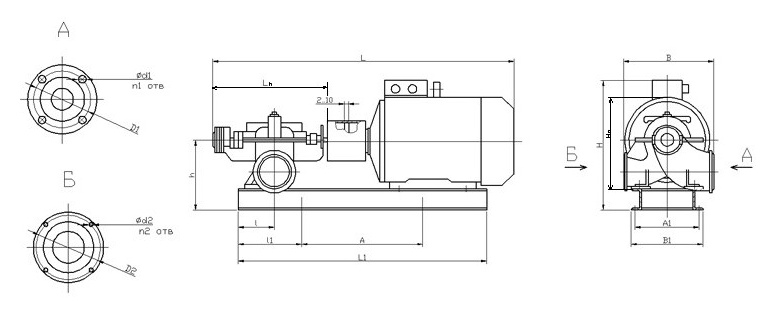

Габаритный чертёж и размеры насоса 1Д 800-56б
Габаритные и присоединительные размеры
| Марка насоса | Марка электродвигателя | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | L1 | l | l1 | A | A1 | h | D1 | d1 | n1 | D2 | d2 | n2 | B1 | Ln | Hn | ||
| 1Д800-56б | АИР280S4 | 2325 | 1065 | 935 | 1748 | 310 | 910 | 610 | 540 | 645 | 395 | 22 | 12 | 295 | 22 | 8 | 600 | 1145 | 835 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 110 |
|---|---|
| Серия насоса | 1Д |
| Оборотов/мин | 1500 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 700 |
| Напор, м | 40 |
| Комплектация / двигатель | 110 кВт / 1500 об/мин |
| Габариты, мм | 2325×935×1065 |
| Входной патрубок, мм | 395 |
| Выходной патрубок, мм | 295 |
| Масса, кг | 1500 |
|---|
-
