| Мощность, кВт250 | Серия насоса1Д | Оборотов/мин1500 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч720 | Напор, м90 |
| Комплектация / двигатель250 кВт / 1500 об/мин | Габариты, мм2330×1258×1230 | Входной патрубок, мм250 |
Насос 1Д 720-90 — горизонтальный насос двустороннего входа серии 1Д. Номинальная подача — 720 м³/ч, напор — 90 м.
Технические характеристики
| Серия | 1Д |
|---|---|
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача | 720 м³/ч |
| Напор | 90 м |
| Мощность двигателя | 250 кВт |
| Обороты | 1500 об/мин |
| Комплектация / двигатель | 250 кВт / 1500 об/мин |
| Габариты | 2330×1258×1230 мм |
| Масса | 2320 кг |
| Входной патрубок | 250 мм |
| Выходной патрубок | 200 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы 1Д и все промышленные насосы.
Назначение насоса 1Д 720-90
Горизонтальный насос двустороннего входа 1Д 720-90 имеет рабочие параметры 720 м³/ч по подаче и 90 м по напору. Двусторонний подвод жидкости к рабочему колесу характерен для насосов серий Д/1Д/2Д/4Д и используется в производительных водяных системах.
Где применяется 1Д 720-90
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
Для модели доступны варианты комплектации: Агрегат с двигателем; Насос без двигателя. Номинальная мощность привода — 250 кВт, частота вращения — 1500 об/мин. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

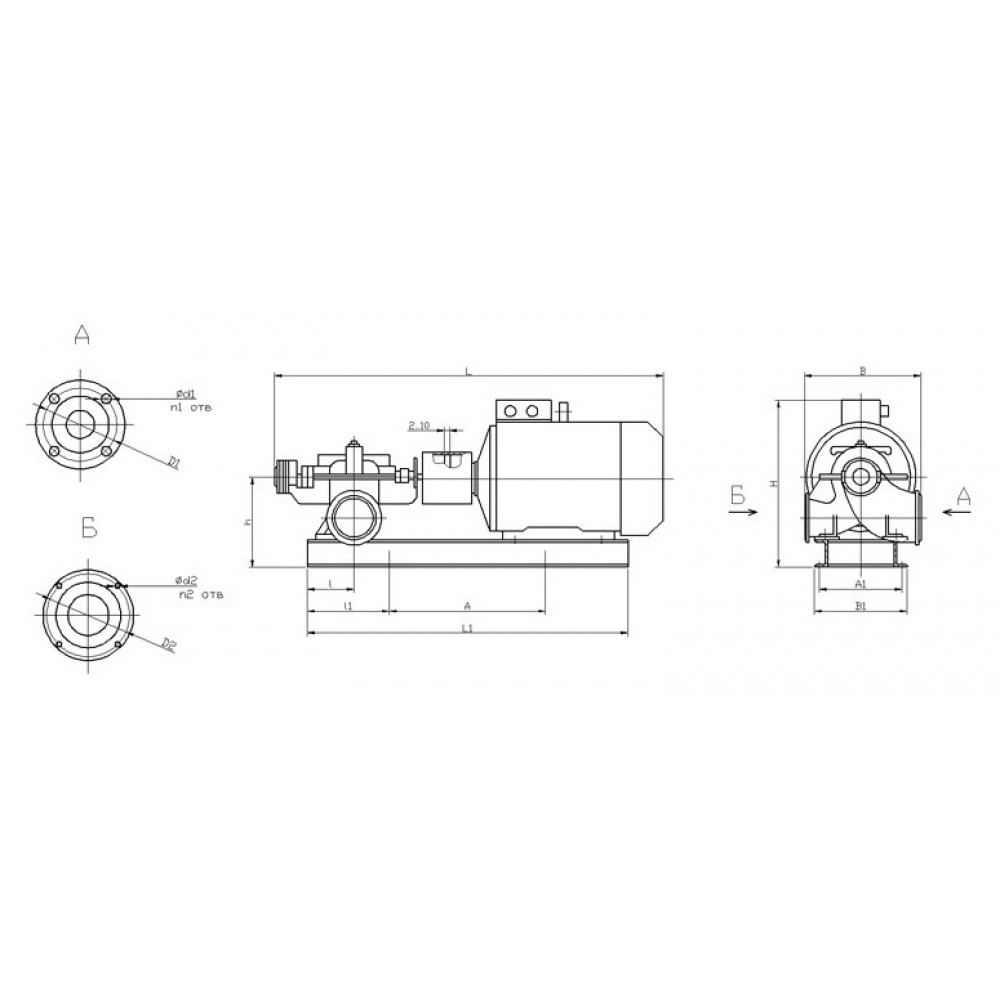

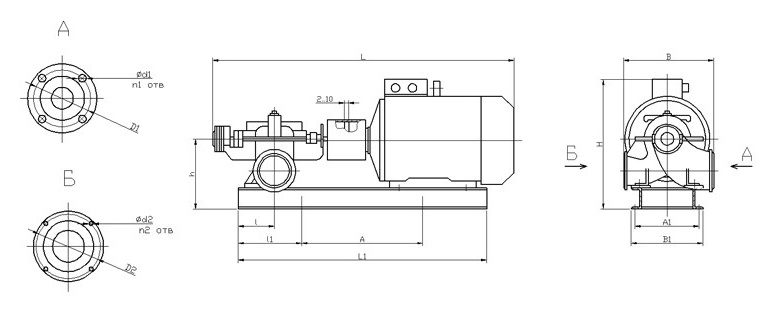

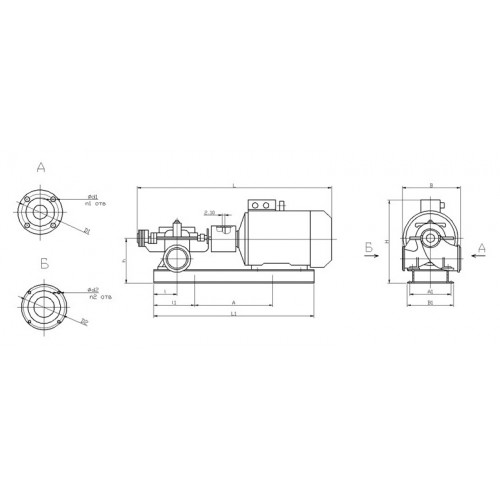

Габаритный чертёж и размеры насоса 1Д 720-90
Габаритные и присоединительные размеры
| Марка насоса | Марка электродвигателя | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | L1 | l | l1 | A | h | B1 | |||||||||
| 1Д720-90 | 5АН355А-4У3,Т3 | 2330 | 1230 | 1258 | 1820 | 310 | 630 | 810 | 730 | 880 | |||||||
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 250 |
|---|---|
| Серия насоса | 1Д |
| Оборотов/мин | 1500 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 720 |
| Напор, м | 90 |
| Комплектация / двигатель | 250 кВт / 1500 об/мин |
| Габариты, мм | 2330×1258×1230 |
| Входной патрубок, мм | 250 |
| Выходной патрубок, мм | 200 |
| Масса, кг | 2320 |
|---|
-
