| Мощность, кВт55 | Серия насоса1Д | Оборотов/мин1000 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч1050 | Напор, м44 |
| Комплектация / двигатель55 кВт / 1000 об/мин | Габариты, мм2510×1100×1150 | Входной патрубок, мм445 |
Насос 1Д 1250-63б — горизонтальный насос двустороннего входа серии 1Д. Номинальная подача — 1050 м³/ч, напор — 44 м.
Технические характеристики
| Серия | 1Д |
|---|---|
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача | 1050 м³/ч |
| Напор | 44 м |
| Мощность двигателя | 55 кВт |
| Обороты | 1000 об/мин |
| Комплектация / двигатель | 55 кВт / 1000 об/мин |
| Габариты | 2510×1100×1150 мм |
| Масса | 1900 кг |
| Входной патрубок | 445 мм |
| Выходной патрубок | 350 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

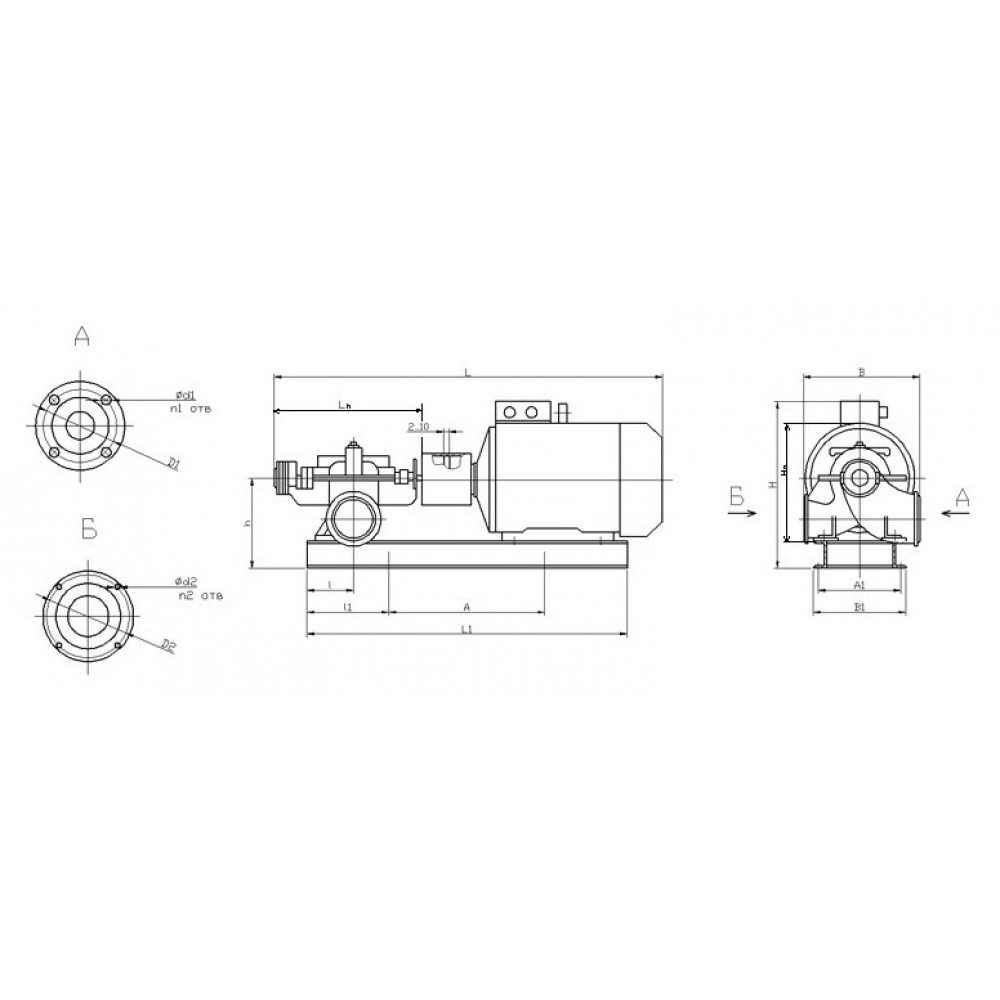

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы 1Д и все промышленные насосы.
Назначение насоса 1Д 1250-63б
Горизонтальный насос двустороннего входа 1Д 1250-63б имеет рабочие параметры 1050 м³/ч по подаче и 44 м по напору. Двусторонний подвод жидкости к рабочему колесу характерен для насосов серий Д/1Д/2Д/4Д и используется в производительных водяных системах.
Где применяется 1Д 1250-63б
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
Для модели доступны варианты комплектации: Агрегат с двигателем; Насос без двигателя. Номинальная мощность привода — 55 кВт, частота вращения — 1000 об/мин. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

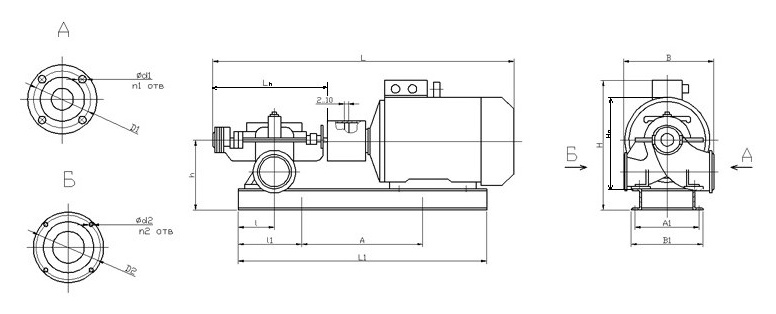

Габаритный чертёж и размеры насоса 1Д 1250-63б
Габаритные и присоединительные размеры
| Марка насоса | Марка электродвигателя | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | L1 | l | l1 | A | A1 | h | D1 | d1 | n1 | D2 | d2 | n2 | B1 | Ln | Hn | ||
| 1Д1250-63б | АИР250М4 | 2150 | 1100 | 1100 | 1643 | 310 | 910 | 550 | 540 | 710 | 445 | 22 | 12 | 350 | 22 | 12 | 600 | 1185 | 897 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 55 |
|---|---|
| Серия насоса | 1Д |
| Оборотов/мин | 1000 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 1050 |
| Напор, м | 44 |
| Комплектация / двигатель | 55 кВт / 1000 об/мин |
| Габариты, мм | 2510×1100×1150 |
| Входной патрубок, мм | 445 |
| Выходной патрубок, мм | 350 |
| Масса, кг | 1900 |
|---|
-
