| Мощность, кВт400; 160 | Серия насоса1Д | Оборотов/мин1500; 1000 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч1600 | Напор, м90 |
| Комплектация / двигатель400 кВт / 1500 об/мин; 160 кВт / 1000 об/мин | Габариты, мм3243×1470×1705 | Входной патрубок, мм445 |

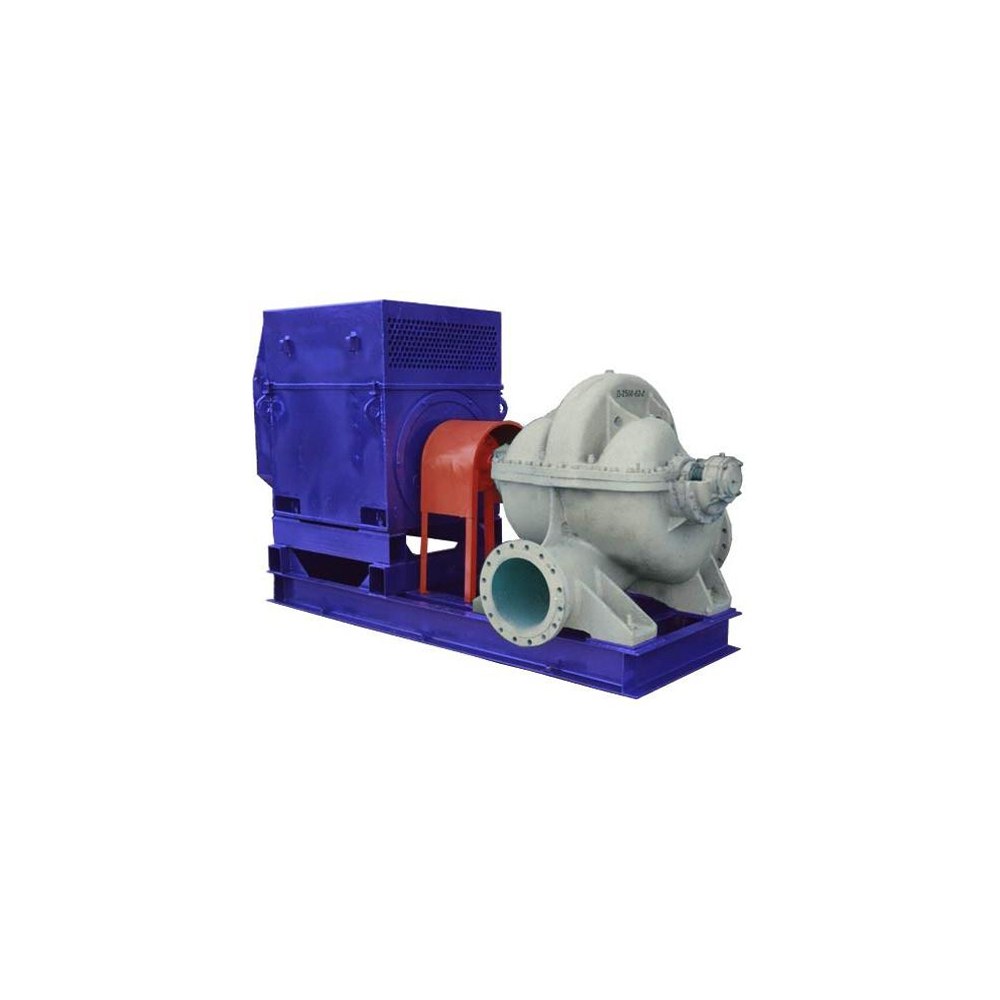

Насос 1Д 1600-90 — горизонтальный насос двустороннего входа серии 1Д. Номинальная подача — 1600 м³/ч, напор — 90 м.
Технические характеристики
| Серия | 1Д |
|---|---|
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача | 1600 м³/ч |
| Напор | 90 м |
| Мощность двигателя | 400; 160 кВт |
| Обороты | 1500; 1000 об/мин |
| Комплектация / двигатель | 400 кВт / 1500 об/мин; 160 кВт / 1000 об/мин |
| Габариты | 3243×1470×1705 мм |
| Масса | 3700 кг |
| Входной патрубок | 445 мм |
| Выходной патрубок | 410 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

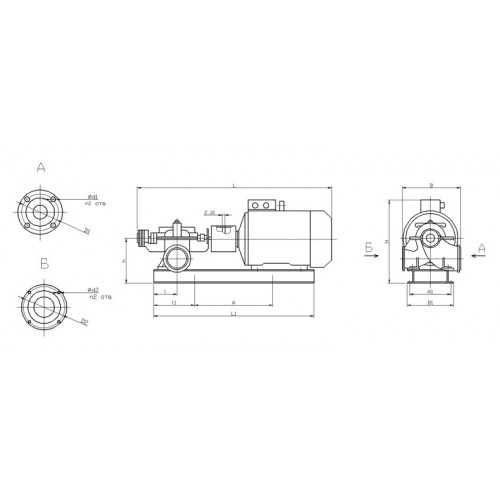

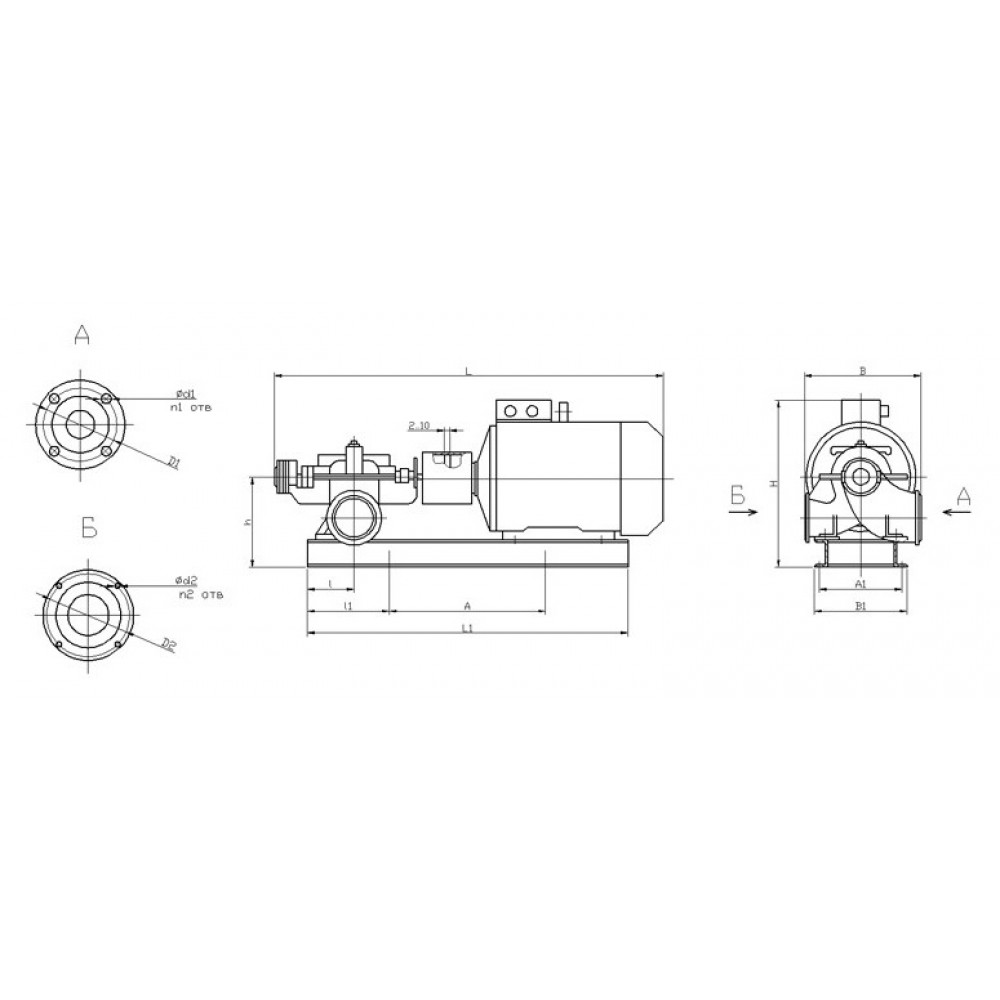

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы 1Д и все промышленные насосы.
Назначение насоса 1Д 1600-90
1Д 1600-90 — горизонтальный насос двустороннего входа. Номинальная подача модели составляет 1600 м³/ч, напор — 90 м. Насосы этого типа применяют в системах, где требуется перемещать значительные объёмы воды при стабильной работе насосной станции.
Где применяется 1Д 1600-90
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
Для модели доступны варианты комплектации: Агрегат с двигателем; Насос без двигателя. В зависимости от исполнения используются приводы мощностью 400 или 160 кВт. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

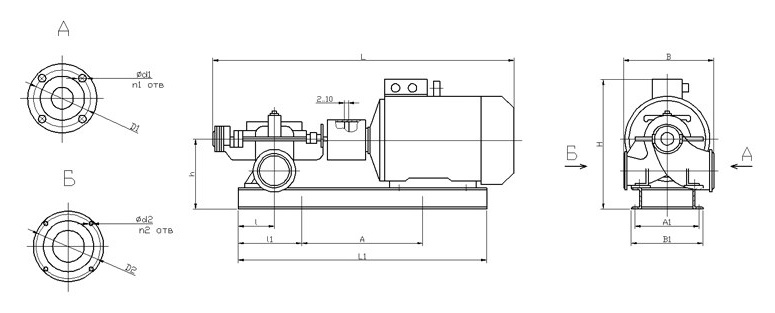

Габаритный чертёж и размеры насоса 1Д 1600-90
Габаритные и присоединительные размеры
| Марка насоса | Марка электродвигателя | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | L1 | l | l1 | A | A1 | h | D1 | d1 | n1 | D2 | d2 | n2 | B1 | ||
| 1Д1600-90 | А4-450Х-4 | 3243 | 1705 | 1470 | 2726 | 440 | 1090 | 1050 | 920 | 740 | 445 | 22 | 12 | 410 | 26 | 12 | 980 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 400; 160 |
|---|---|
| Серия насоса | 1Д |
| Оборотов/мин | 1500; 1000 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 1600 |
| Напор, м | 90 |
| Комплектация / двигатель | 400 кВт / 1500 об/мин; 160 кВт / 1000 об/мин |
| Габариты, мм | 3243×1470×1705 |
| Входной патрубок, мм | 445 |
| Выходной патрубок, мм | 410 |
| Масса, кг | 3700 |
|---|
-
