| Мощность, кВт110 | Серия насоса1Д | Оборотов/мин3000 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч315 | Напор, м71 |
| Комплектация / двигательбез рамы; 110 кВт / 3000 об/мин | Габариты, мм768×880×600 | Масса, кг190 |

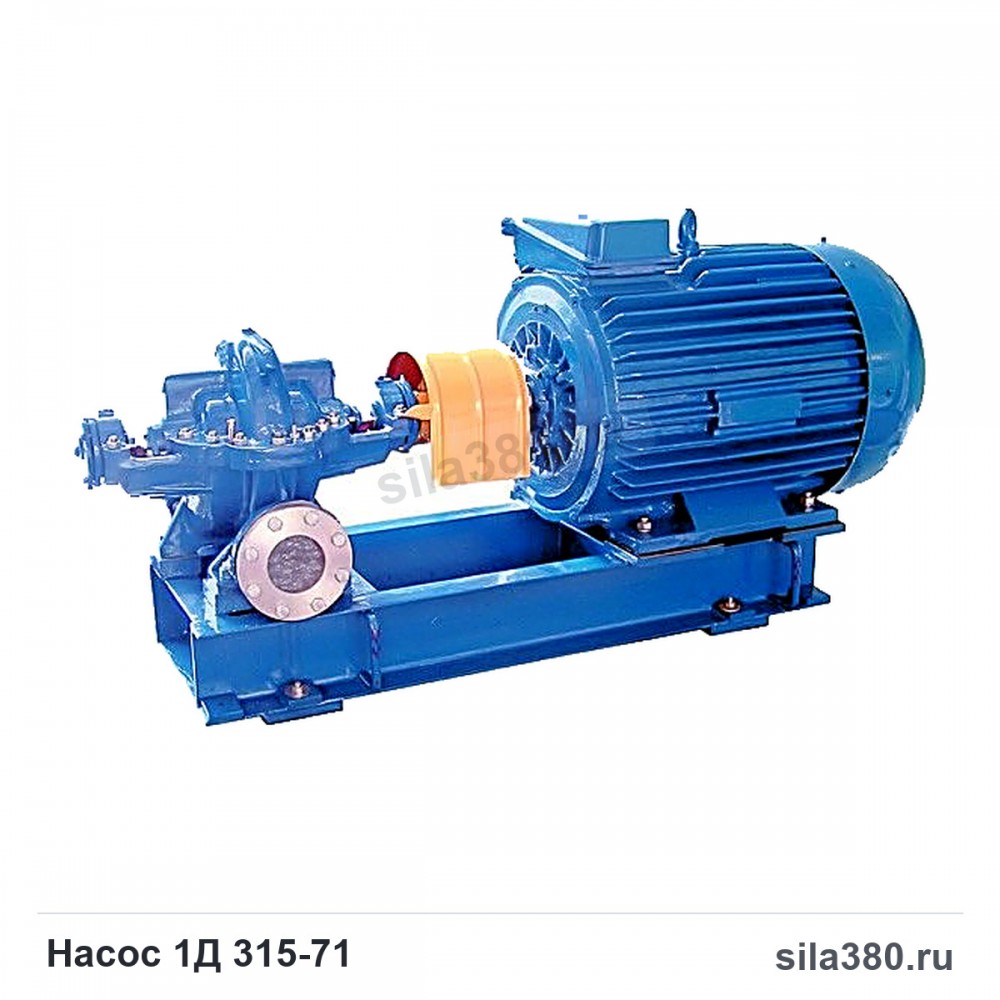

Насос 1Д 315-71 — горизонтальный центробежный насос двустороннего входа серии 1Д. Номинальная подача — 315 м³/ч, напор — 71 м.
Технические характеристики
| Серия | 1Д |
|---|---|
| Тип насоса | горизонтальный центробежный насос двустороннего входа |
| Подача | 315 м³/ч |
| Напор | 71 м |
| Мощность двигателя | 110 кВт |
| Обороты | 3000 об/мин |
| Комплектация / двигатель | без рамы; 110 кВт / 3000 об/мин |
| Габариты | 768×880×600 мм |
| Масса | 190 кг |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы 1Д и все промышленные насосы.
Техническая документация на Насос 1Д 315-71
Для Д, 1Д и 2Д справочная часть сверена с заводской документацией. Для 4Д параметры конкретной поставки требуется дополнительно подтвердить по документации изготовителя.
Назначение насоса 1Д 315-71
Горизонтальный центробежный насос двустороннего входа 1Д 315-71 имеет рабочие параметры 315 м³/ч по подаче и 71 м по напору. Двусторонний подвод жидкости к рабочему колесу характерен для насосов серий Д/1Д/2Д/4Д и используется в производительных водяных системах.
Где применяется 1Д 315-71
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
Для модели доступны варианты комплектации: Насос без двигателя; Агрегат с двигателем. Номинальная мощность привода — 110 кВт, частота вращения — 3000 об/мин. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

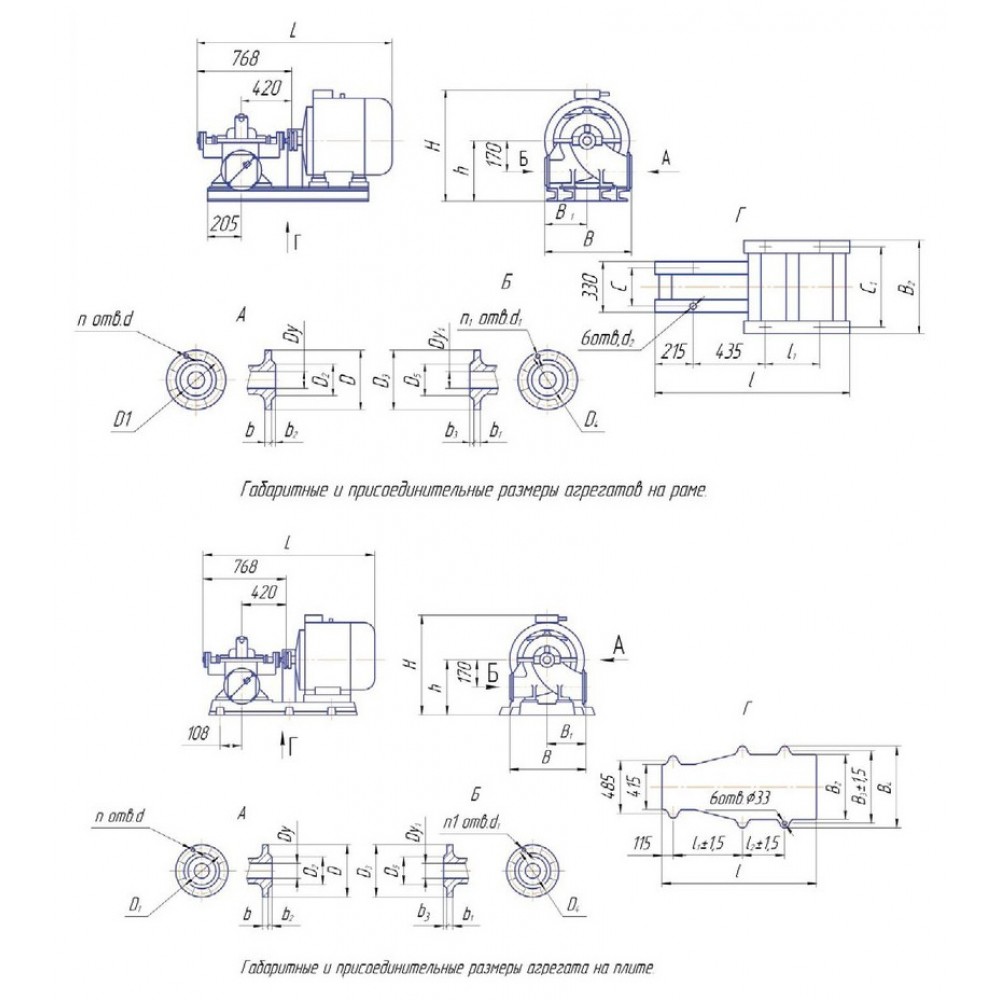

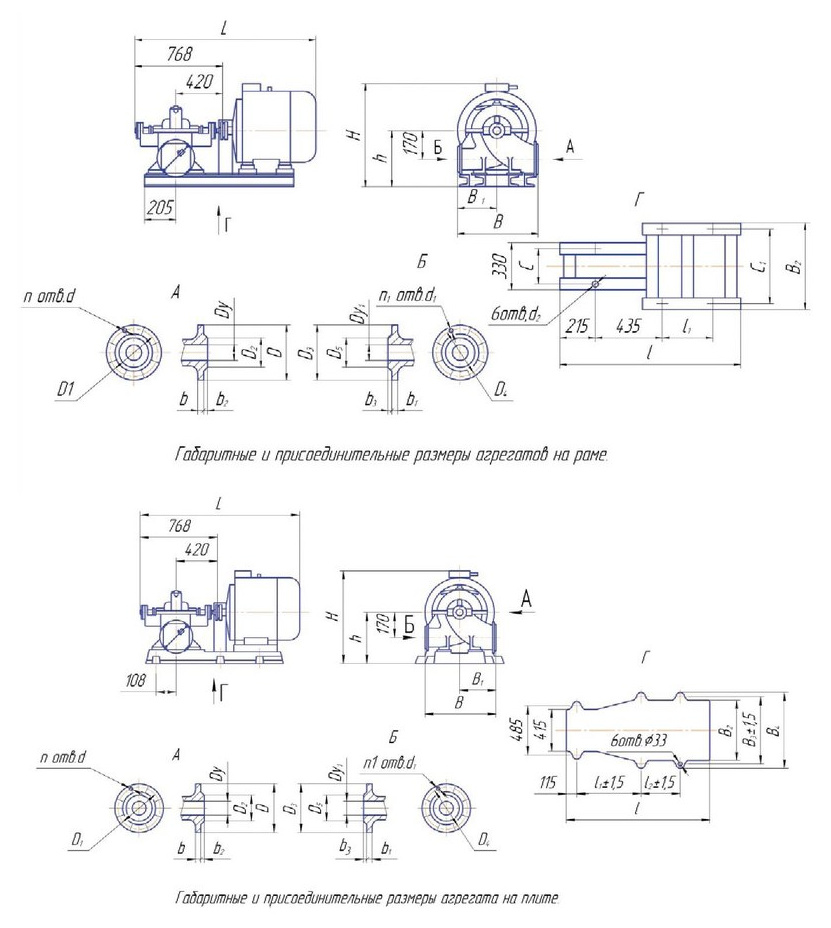

Габаритный чертёж и размеры насоса 1Д 315-71
Габаритные и присоединительные размеры
| Марка насоса | D | D1 | D2 | D3 | D4 | D5 | Dy | Dy1 | d | d1 | n | n1 | b | b1 | b2 | b3 |
| 1Д315-71 | 315 | 280 | 258 | 280 | 240 | 212 | 200 | 150 | 18 | 22 | 8 | 8 | 19 | 25 | 3 | 3 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
Полезные материалы
Привод: электродвигатели 380 В
| Мощность, кВт | 110 |
|---|---|
| Серия насоса | 1Д |
| Оборотов/мин | 3000 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 315 |
| Напор, м | 71 |
| Комплектация / двигатель | без рамы; 110 кВт / 3000 об/мин |
| Габариты, мм | 768×880×600 |
| Масса, кг | 190 |
|---|
-
