| Мощность, кВт15 | Серия насосаКМ | Оборотов/мин1500 |
| Тип насосаконсольно-моноблочный центробежный насос | Подача, м³/ч160 | Напор, м20 |
| Комплектация / двигатель15 кВт / 1500 об/мин | Габариты, мм806×340×545 | Входной патрубок, мм160 |

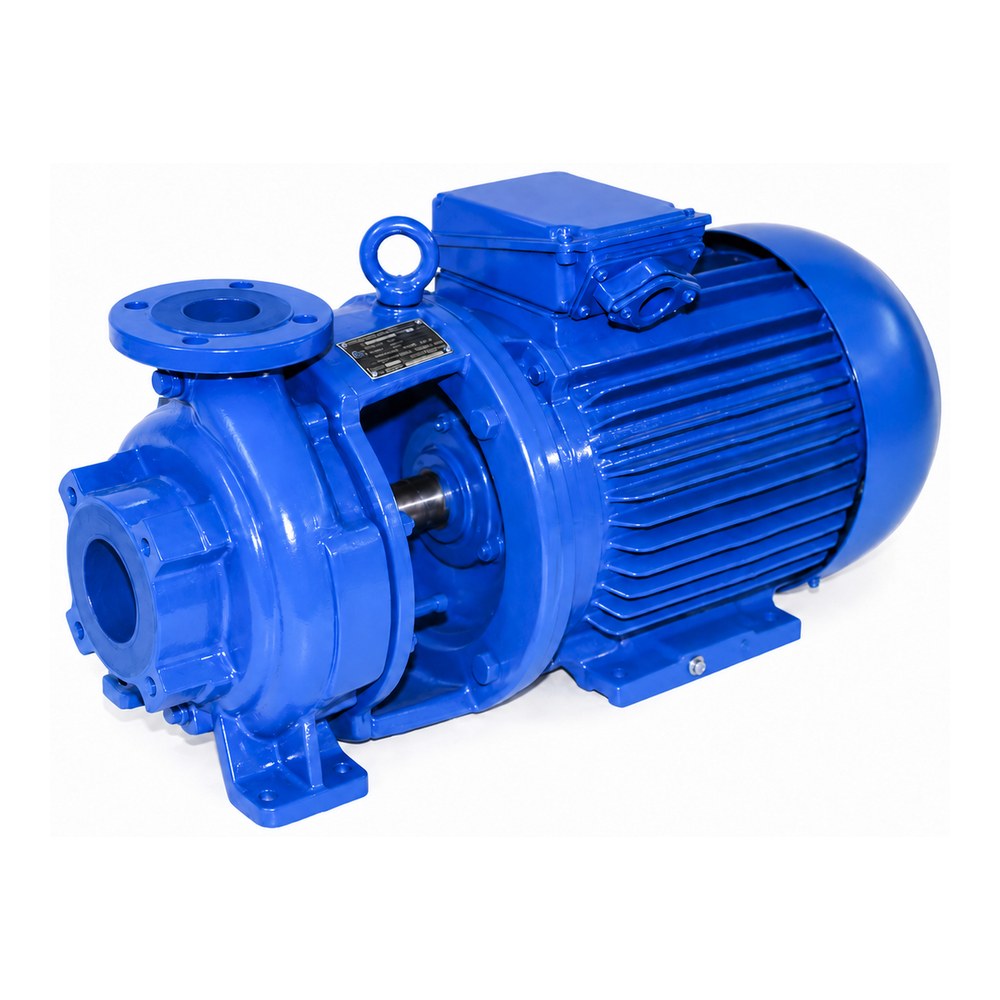

Насос КМ 160/20-5 — консольно-моноблочный центробежный насос серии КМ. Номинальная подача — 160 м³/ч, напор — 20 м.
Технические характеристики
| Серия | КМ |
|---|---|
| Тип насоса | консольно-моноблочный центробежный насос |
| Подача | 160 м³/ч |
| Напор | 20 м |
| Мощность двигателя | 15 кВт |
| Обороты | 1500 об/мин |
| Комплектация / двигатель | 15 кВт / 1500 об/мин |
| Габариты | 806×340×545 мм |
| Масса | 290 кг |
| Входной патрубок | 160 мм |
| Выходной патрубок | 130 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Консольно-моноблочные насосы КМ и все промышленные насосы. Для насосных агрегатов КМ также доступны электродвигатели с удлинённым валом.
Назначение насоса КМ 160/20-5
КМ 160/20-5 применяется как компактный центробежный агрегат для перекачивания воды. Каталожные параметры модели — подача 160 м³/ч и напор 20 м; по ним выполняют первичный подбор и проверяют соответствие требуемой рабочей точке.
Где применяется КМ 160/20-5
- системы хозяйственного и промышленного водоснабжения
- циркуляционные контуры и насосные установки
- перекачка технической воды на производственных объектах
- компактные установки повышения давления
Рабочая среда и условия эксплуатации
Рабочая среда — вода и другие неагрессивные жидкости, близкие к воде по основным физическим свойствам. Если требуется перекачивать горячую, химически активную или загрязнённую жидкость, до заказа нужно проверить допустимую температуру, материалы проточной части и ограничения конкретного исполнения.
Комплектация и подбор
В характеристиках указана комплектация: 15 кВт / 1500 об/мин. Номинальная мощность привода — 15 кВт, частота вращения — 1500 об/мин. Для замены существующего оборудования дополнительно сверяют присоединительные размеры и исполнение насосной части.

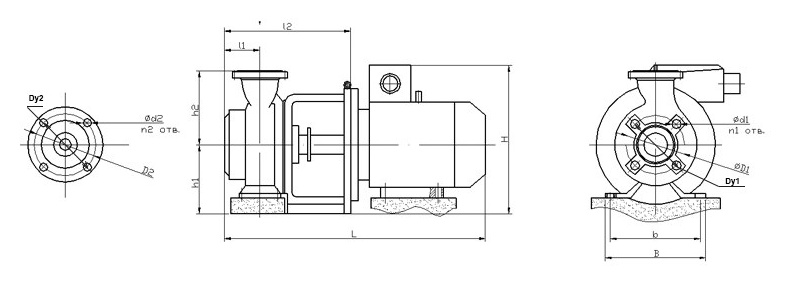

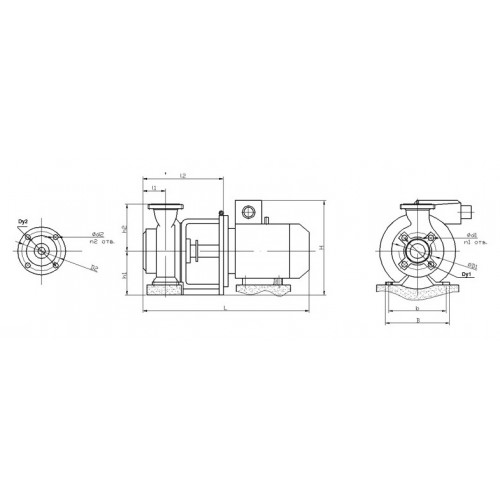

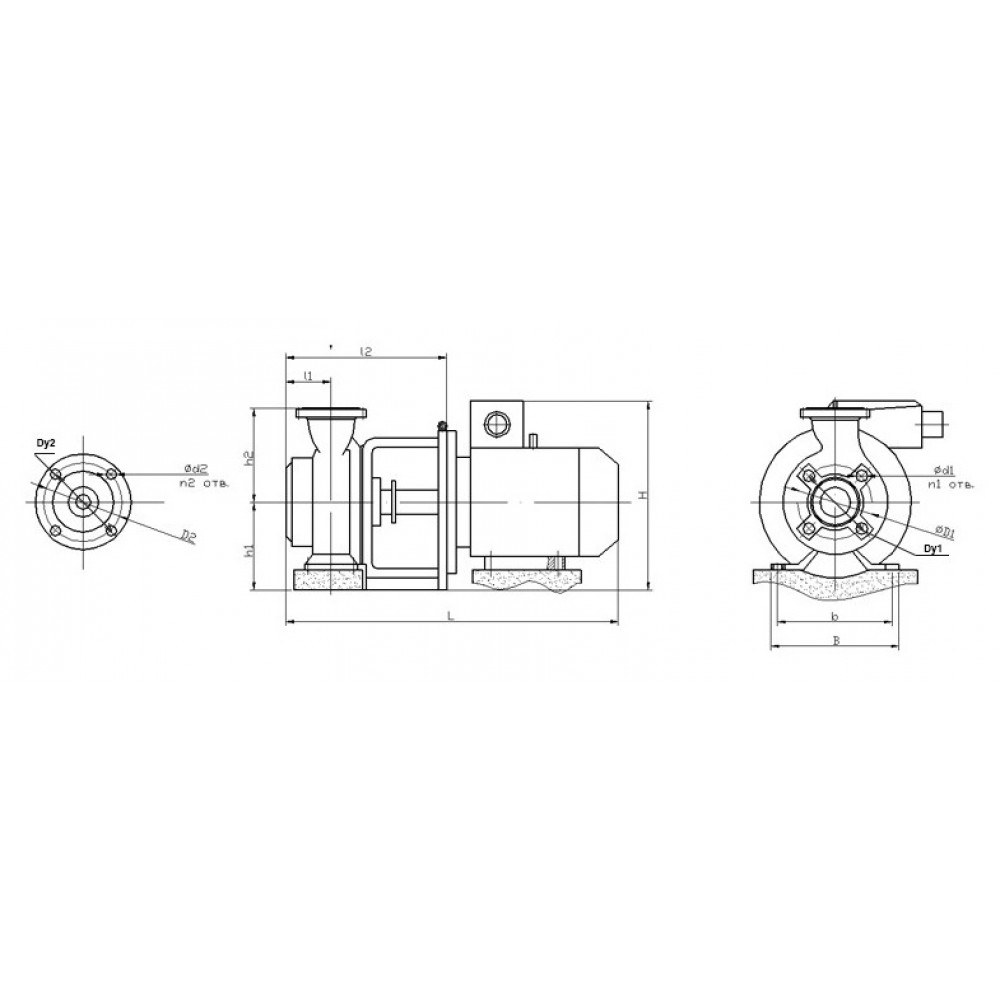

Габаритный чертёж и размеры насоса КМ 160/20-5
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | l1 | l2 | h1 | h2 | D1 | Dу1 | d1 | n1 | D2 | Dy2 | d2 | n2 | ||
| КМ160/20-5 | 806 | 545 | 340 | 170 | - | 295 | 250 | 280 | 180 | 22 | 8 | 240 | 215 | 18 | 8 | |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 15 |
|---|---|
| Серия насоса | КМ |
| Оборотов/мин | 1500 |
| Тип насоса | консольно-моноблочный центробежный насос |
| Подача, м³/ч | 160 |
| Напор, м | 20 |
| Комплектация / двигатель | 15 кВт / 1500 об/мин |
| Габариты, мм | 806×340×545 |
| Входной патрубок, мм | 160 |
| Выходной патрубок, мм | 130 |
| Масса, кг | 290 |
|---|
-
