| Мощность, кВт30 | Серия насосаК | Оборотов/мин1500 |
| Тип насосаконсольный центробежный насос | Подача, м³/ч160 | Напор, м30 |
| Комплектация / двигательбез двигателя; 30 кВт / 1500 об/мин | Габариты, мм1515×555×575 | Входной патрубок, мм150 |

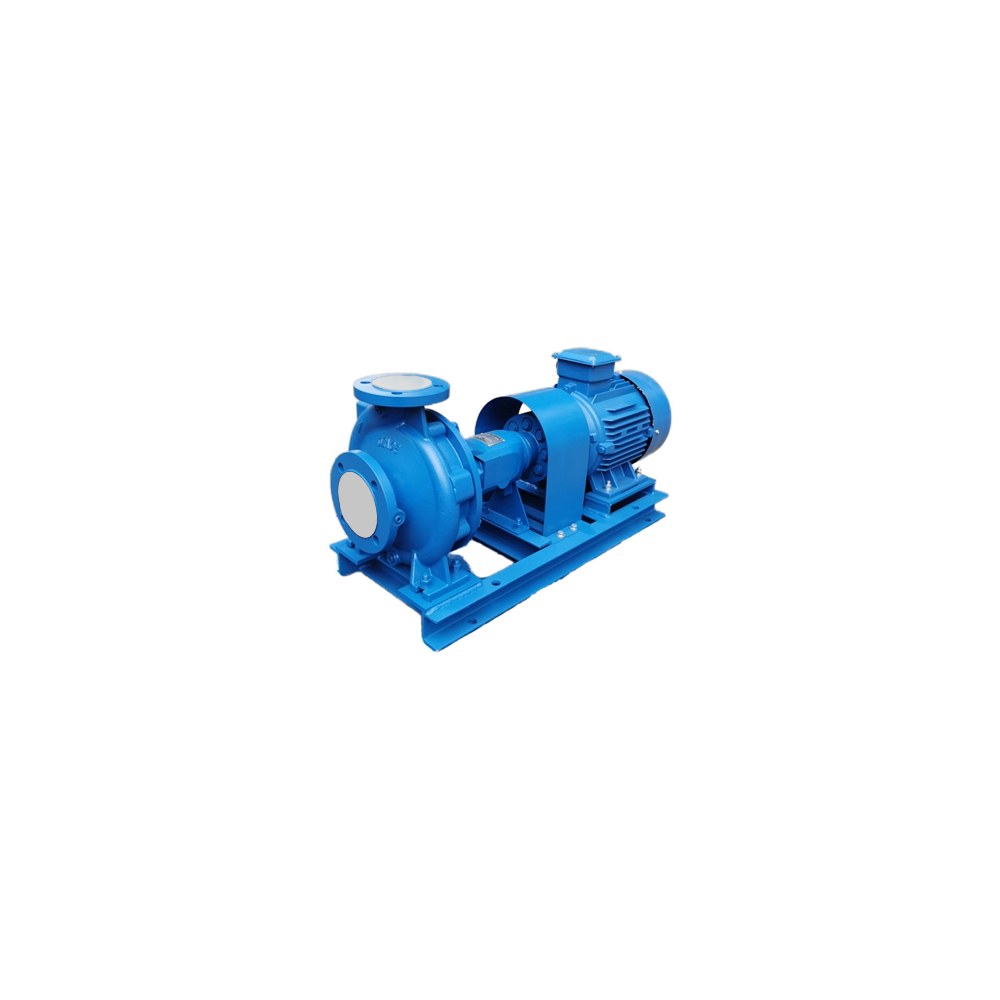

Насос К 160/30 — консольный центробежный насос серии К. Номинальная подача — 160 м³/ч, напор — 30 м.
Технические характеристики
| Серия | К |
|---|---|
| Тип насоса | консольный центробежный насос |
| Подача | 160 м³/ч |
| Напор | 30 м |
| Мощность двигателя | 30 кВт |
| Обороты | 1500 об/мин |
| Комплектация / двигатель | без двигателя; 30 кВт / 1500 об/мин |
| Габариты | 1515×555×575 мм |
| Масса | 150 кг |
| Входной патрубок | 150 мм |
| Выходной патрубок | 100 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Консольные насосы К и все промышленные насосы.
Назначение насоса К 160/30
К 160/30 предназначен для работы в составе водяных насосных установок. Основные гидравлические параметры модели — 160 м³/ч по подаче и 30 м по напору; они определяют область её применения и выбор электродвигателя.
Где применяется К 160/30
- промышленное и коммунальное водоснабжение
- циркуляционные и технологические водяные контуры
- перекачка воды между резервуарами и ёмкостями
- системы технического водоснабжения и орошения
Рабочая среда и условия эксплуатации
Для насосов серии К основной рабочей средой является вода и жидкости, близкие к воде по физическим свойствам. Допустимую температуру, содержание примесей и совместимость материалов проточной части с конкретной жидкостью необходимо сверять с паспортом выбранного исполнения. Для сточных сред с крупными включениями следует выбирать специализированные насосы.
Комплектация и подбор
Для модели доступны варианты комплектации: Насос без двигателя; Агрегат с двигателем 30 кВт. Номинальная мощность привода — 30 кВт, частота вращения — 1500 об/мин. Для замены существующего оборудования дополнительно сверяют присоединительные размеры и исполнение насосной части.

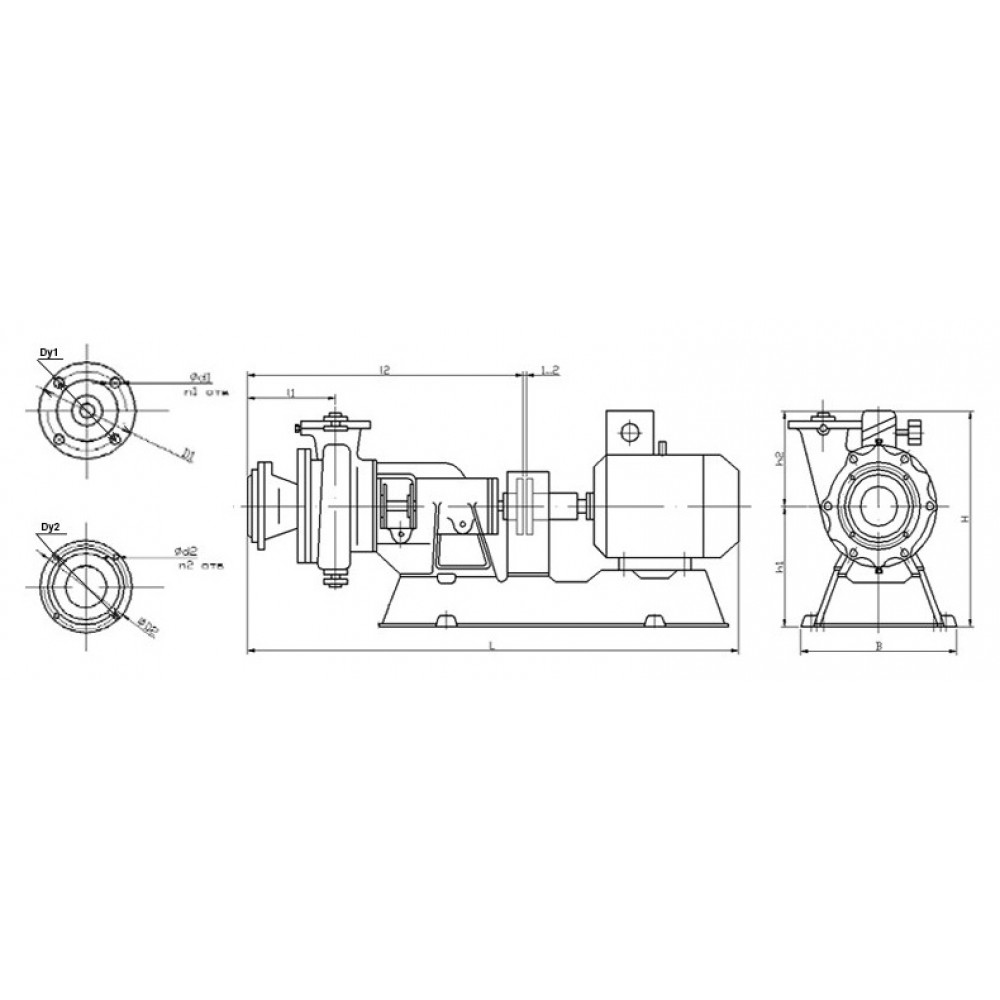

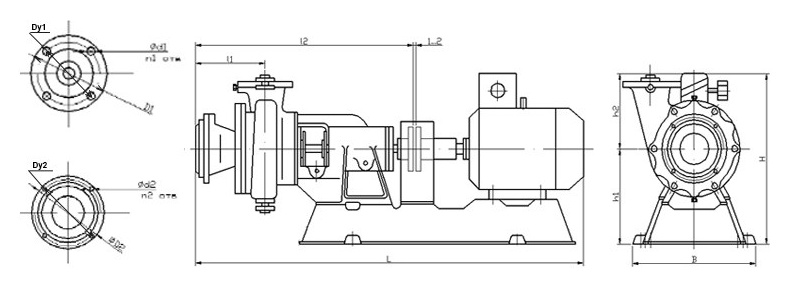

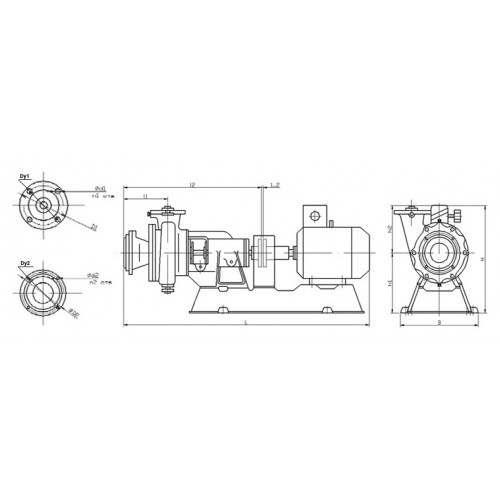

Габаритный чертёж и размеры насоса К 160/30
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | l1 | l2 | h1 | h2 | D1 | Dy1 | d1 | n1 | D2 | Dy2 | d2 | n2 | |
| К 160/30 | 1515 | 555 | 575 | 170 | 1515 | 295 | 280 | 205 | 150 | 18 | 8 | 150 | 100 | 18 | 8 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 30 |
|---|---|
| Серия насоса | К |
| Оборотов/мин | 1500 |
| Тип насоса | консольный центробежный насос |
| Подача, м³/ч | 160 |
| Напор, м | 30 |
| Комплектация / двигатель | без двигателя; 30 кВт / 1500 об/мин |
| Габариты, мм | 1515×555×575 |
| Входной патрубок, мм | 150 |
| Выходной патрубок, мм | 100 |
| Масса, кг | 150 |
|---|
-
