| Мощность, кВт11 | Серия насосаЭЦВ | Тип насосапогружной скважинный насос |
| Подача, м³/ч25 | Напор, м100 | Комплектация / двигатель11 кВт |
| Габариты, мм1430×200 | Номинальный ток, А27 | Диаметр насоса, мм200 |

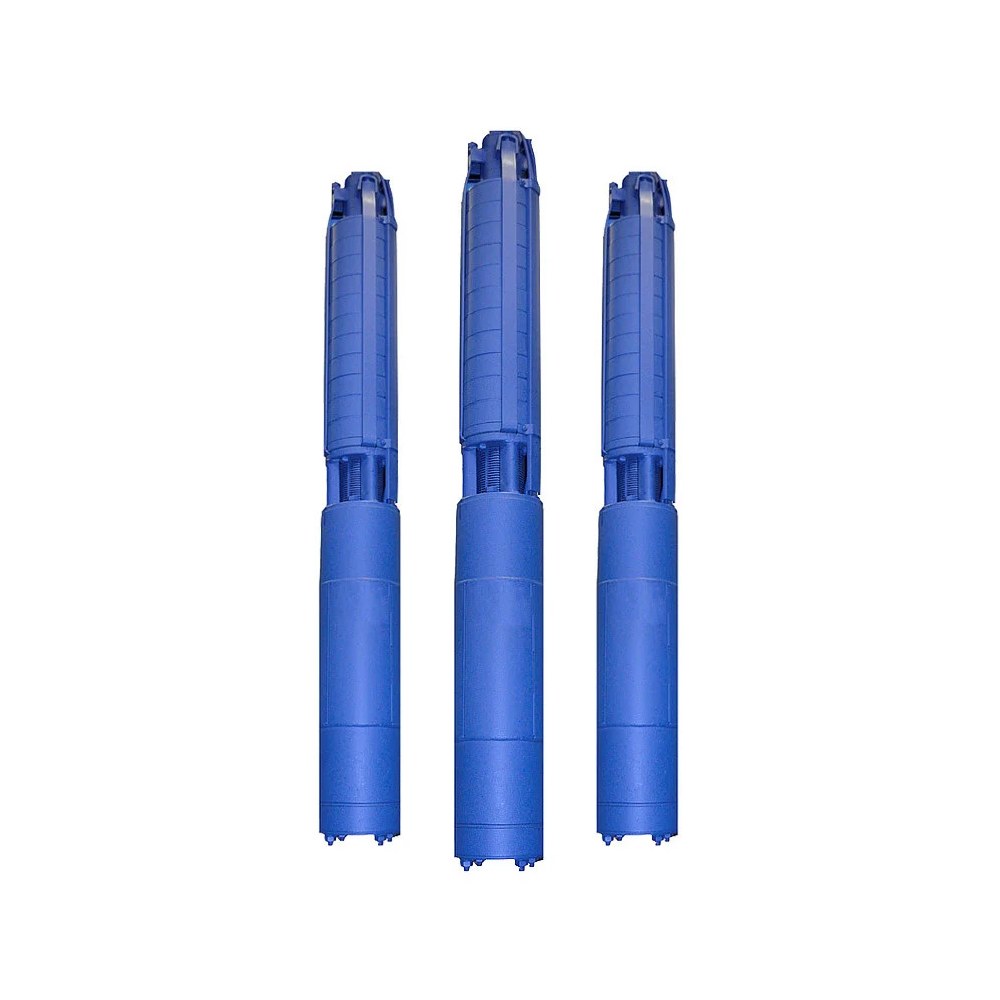

Насос ЭЦВ 8-25-100 — погружной скважинный насос серии ЭЦВ. Номинальная подача — 25 м³/ч, напор — 100 м.
Технические характеристики
| Серия | ЭЦВ |
|---|---|
| Тип насоса | погружной скважинный насос |
| Подача | 25 м³/ч |
| Напор | 100 м |
| Мощность двигателя | 11 кВт |
| Комплектация / двигатель | 11 кВт |
| Габариты | 1430×200 мм |
| Масса | 90 кг |
| Номинальный ток | 27 А |
| Диаметр насоса | 200 мм |
| Длина | 1430 мм |
| Диаметр скважины | 8 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

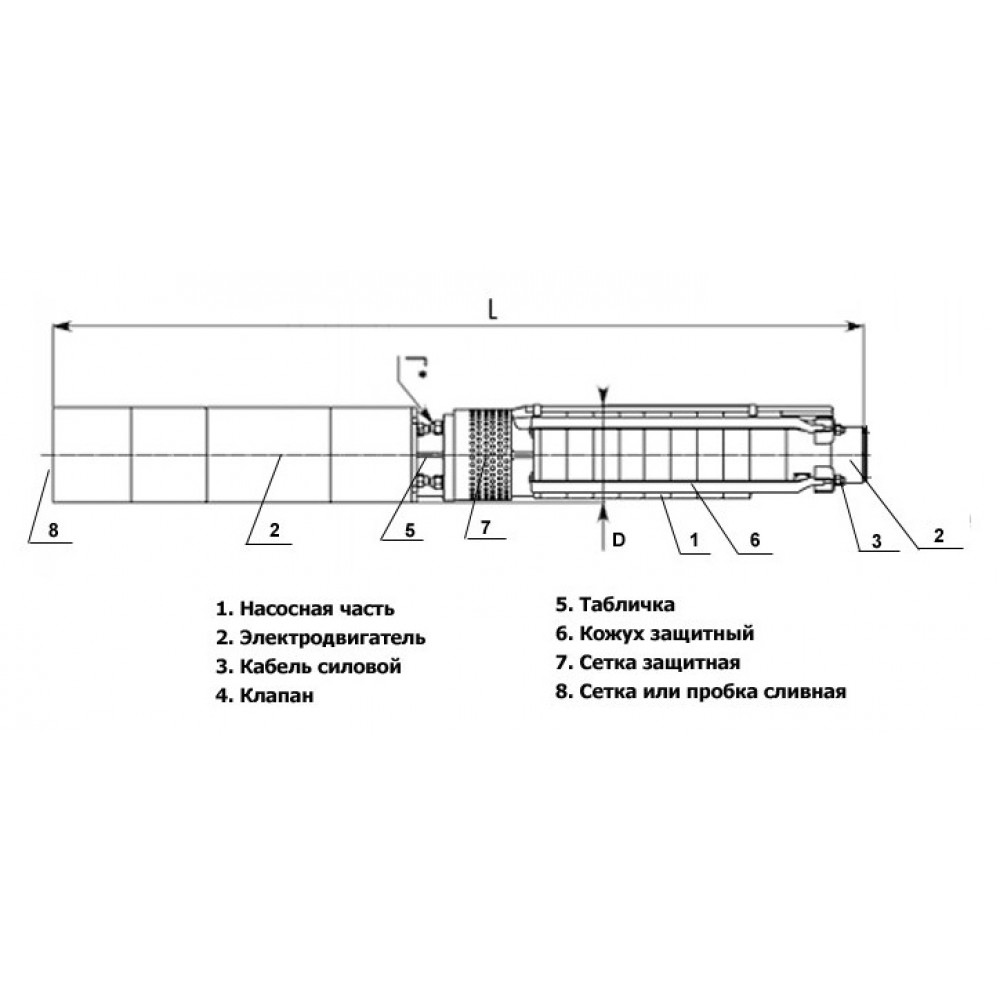

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы ЭЦВ 8 и все промышленные насосы.
Назначение насоса ЭЦВ 8-25-100
ЭЦВ 8-25-100 применяется для подъёма подземной воды погружным способом. Рабочая точка модели — 25 м³/ч при напоре 100 м; при замене существующего ЭЦВ необходимо дополнительно сверить габариты и исполнение агрегата. Наружный диаметр насосной части по характеристикам — 200 мм. Длина агрегата — 1430 мм.
Где применяется ЭЦВ 8-25-100
- промышленное и коммунальное водоснабжение из артезианских скважин
- водоснабжение производственных и хозяйственных объектов
- системы орошения и подачи воды в накопительные резервуары
- скважинные насосные станции и технологические системы подачи воды
Рабочая среда и условия эксплуатации
Основная рабочая среда для ЭЦВ — чистая подземная вода. Допустимое содержание песка и других механических примесей, минерализация и температура воды нормируются паспортом конкретного исполнения. При подборе важно учитывать фактический внутренний диаметр скважины, глубину установки и динамический уровень воды.
Комплектация и подбор
В характеристиках указана комплектация: 11 кВт. Номинальная мощность электродвигателя — 11 кВт. При подборе также следует проверить диаметр скважины и монтажную длину агрегата.

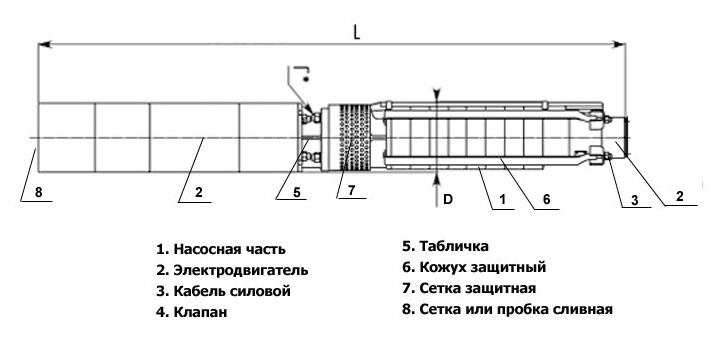

Габаритный чертёж и размеры насоса ЭЦВ 8-25-100
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | |
|---|---|---|
| L, мм | D, мм | |
| ЭЦВ 8-25-100 | 1430 | 200 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 11 |
|---|---|
| Серия насоса | ЭЦВ |
| Тип насоса | погружной скважинный насос |
| Подача, м³/ч | 25 |
| Напор, м | 100 |
| Комплектация / двигатель | 11 кВт |
| Габариты, мм | 1430×200 |
| Номинальный ток, А | 27 |
| Диаметр насоса, мм | 200 |
| Длина насоса, мм | 1430 |
| Диаметр скважины, мм | 8 |
| Масса, кг | 90 |
|---|
-
