Маркировка ЭЦВ помогает быстро понять типоразмер и номинальные гидравлические параметры. Пример: ЭЦВ 8-16-140.
ЭЦВ 8-16-140
- 8 — типоразмерная группа по диаметру скважины;
- 16 — номинальная подача, м³/ч;
- 140 — номинальный напор, м.
ЭЦВ 10-65-275
Группа 10, номинальная подача 65 м³/ч, напор 275 м.
Дополнительные индексы
После основной маркировки могут стоять обозначения исполнения. Их нужно проверять по документации конкретного производителя.
Почему маркировки недостаточно
При монтаже дополнительно проверяют наружный диаметр, длину, мощность и фактический внутренний диаметр скважины.
Каталог: все ЭЦВ.

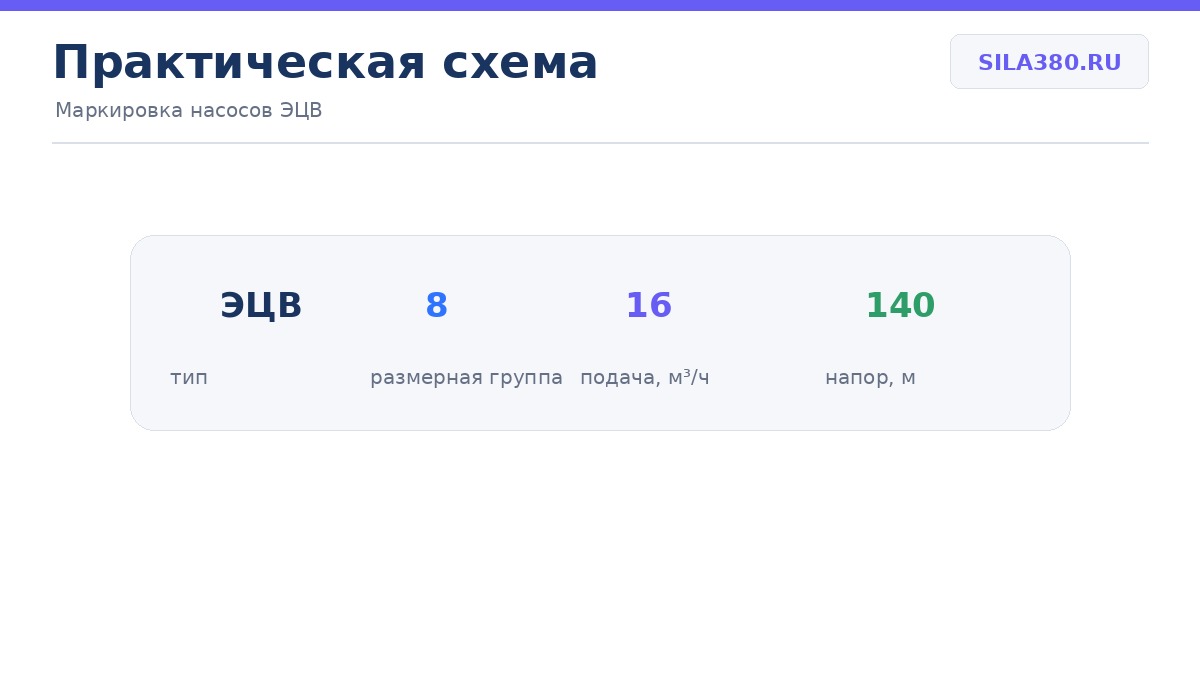

Расшифровка маркировки ЭЦВ 8-16-140
Примеры обозначений
| Модель | Подача, м³/ч | Напор, м | Мощность, кВт |
|---|---|---|---|
| Насос ЭЦВ 5-6,5-50 | 6,5 | 50 | 2,2 |
| Насос ЭЦВ 6-6,5-60 | 6,5 | 60 | 2,2 |
| Насос ЭЦВ 8-16-140 | 16 | 140 | 11 |
| Насос ЭЦВ 10-65-65 | 65 | 65 | 22 |
| Насос ЭЦВ 12-160-65 | 160 | 65 | 45 |
Первая цифра относится к размерной группе, следующие числа — к номинальным подаче и напору. Дополнительные индексы нужно сверять по документации конкретного изготовителя.
