ЭЦВ подбирают под конкретную скважину и систему. Глубины скважины недостаточно: нужны дебит, динамический уровень, расход и требуемое давление.
Дебит
Подача насоса не должна без необходимости превышать устойчивый дебит источника.
Динамический уровень
Для расчёта подъёма используют уровень воды при рабочем отборе, а не только статический.
Напор
Складываются высота от динамического уровня, требуемое давление и потери в трубопроводе.
Диаметр
Насос должен проходить в обсадную колонну с учётом внутреннего диаметра и кабеля. Разделы: ЭЦВ 5, ЭЦВ 6, ЭЦВ 8, ЭЦВ 10, ЭЦВ 12.
Электроснабжение
Проверяют мощность, аппарат защиты, сечение кабеля и падение напряжения.

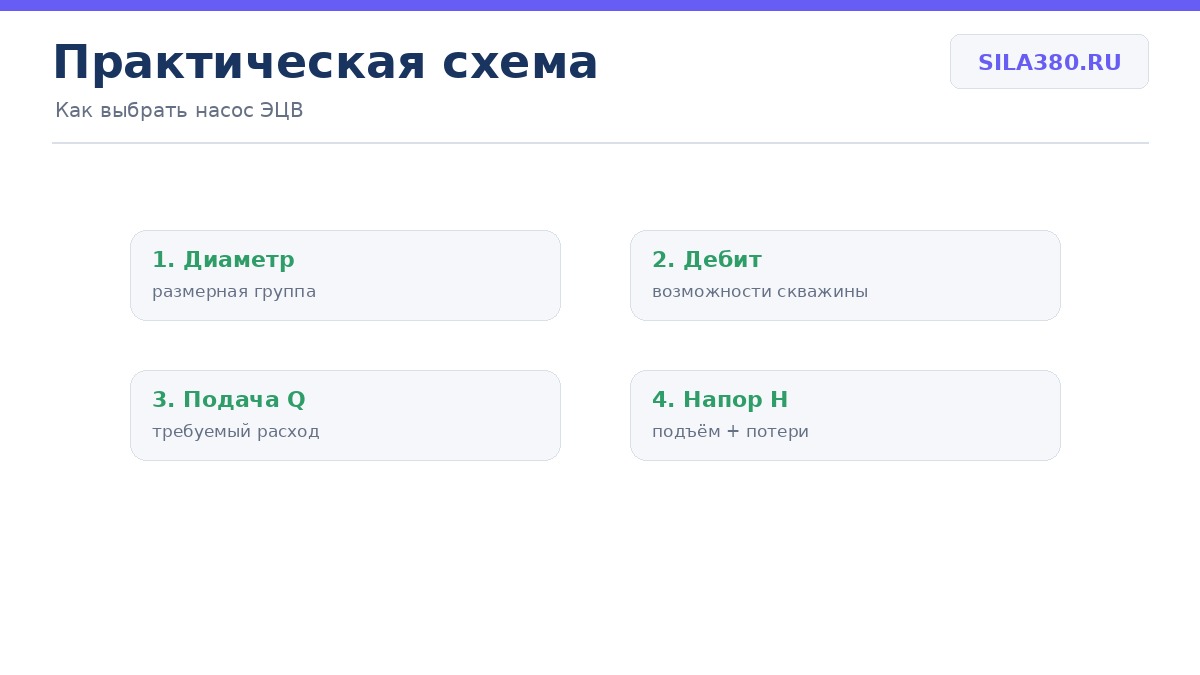

Что подготовить
- диаметр обсадной трубы;
- глубину;
- статический и динамический уровень;
- дебит;
- расход;
- длину водовода;
- давление на выходе.
Все модели — в разделе скважинные насосы ЭЦВ.
Чек-лист подбора ЭЦВ
| Диаметр скважины | Определяет размерную группу и возможность монтажа. |
|---|---|
| Дебит | Подача насоса не должна без необходимости превышать возможности источника. |
| Динамический уровень | Используется при расчёте подъёма воды. |
| Полный напор | Геодезия + потери + требуемое давление. |
| Кабель и автоматика | Сверяются по мощности и условиям эксплуатации. |
Примеры ЭЦВ разных групп
| Модель | Подача, м³/ч | Напор, м | Мощность, кВт |
|---|---|---|---|
| Насос ЭЦВ 5-6,5-50 | 6,5 | 50 | 2,2 |
| Насос ЭЦВ 6-6,5-60 | 6,5 | 60 | 2,2 |
| Насос ЭЦВ 8-16-140 | 16 | 140 | 11 |
| Насос ЭЦВ 10-65-65 | 65 | 65 | 22 |
| Насос ЭЦВ 12-160-65 | 160 | 65 | 45 |
Каталог ЭЦВ · PDF ЭЦВ · расчёт Q/H.
Важно: ЭЦВ комплектуются специальным погружным приводом; обычный общепромышленный электродвигатель не является прямой заменой.
