| Мощность, кВт3 | Серия насосаЭЦВ | Тип насосапогружной скважинный насос |
| Подача, м³/ч4 | Напор, м100 | Комплектация / двигатель3 кВт |
| Габариты, мм1180×145 | Номинальный ток, А6 | Диаметр насоса, мм145 |

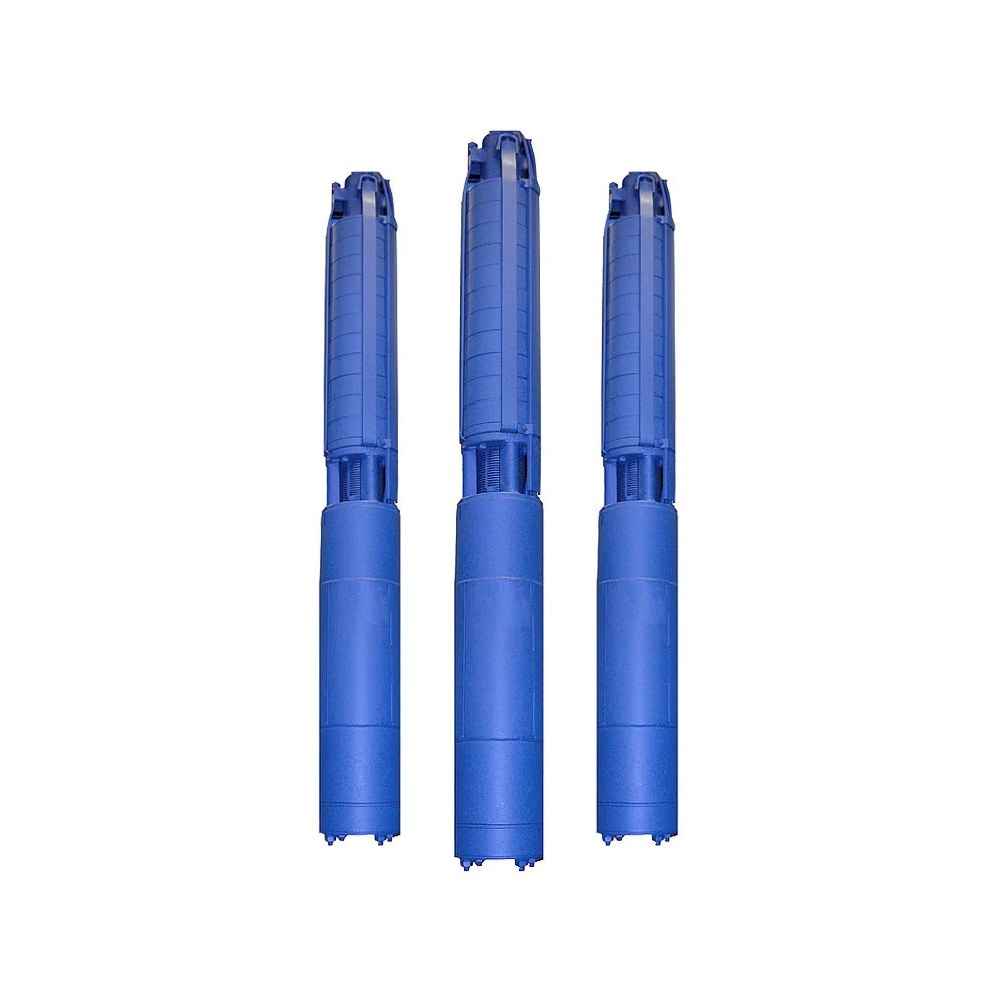

Насос ЭЦВ 6-4-100 — погружной скважинный насос серии ЭЦВ. Номинальная подача — 4 м³/ч, напор — 100 м.
Технические характеристики
| Серия | ЭЦВ |
|---|---|
| Тип насоса | погружной скважинный насос |
| Подача | 4 м³/ч |
| Напор | 100 м |
| Мощность двигателя | 3 кВт |
| Комплектация / двигатель | 3 кВт |
| Габариты | 1180×145 мм |
| Масса | 61 кг |
| Номинальный ток | 6 А |
| Диаметр насоса | 145 мм |
| Длина | 1180 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

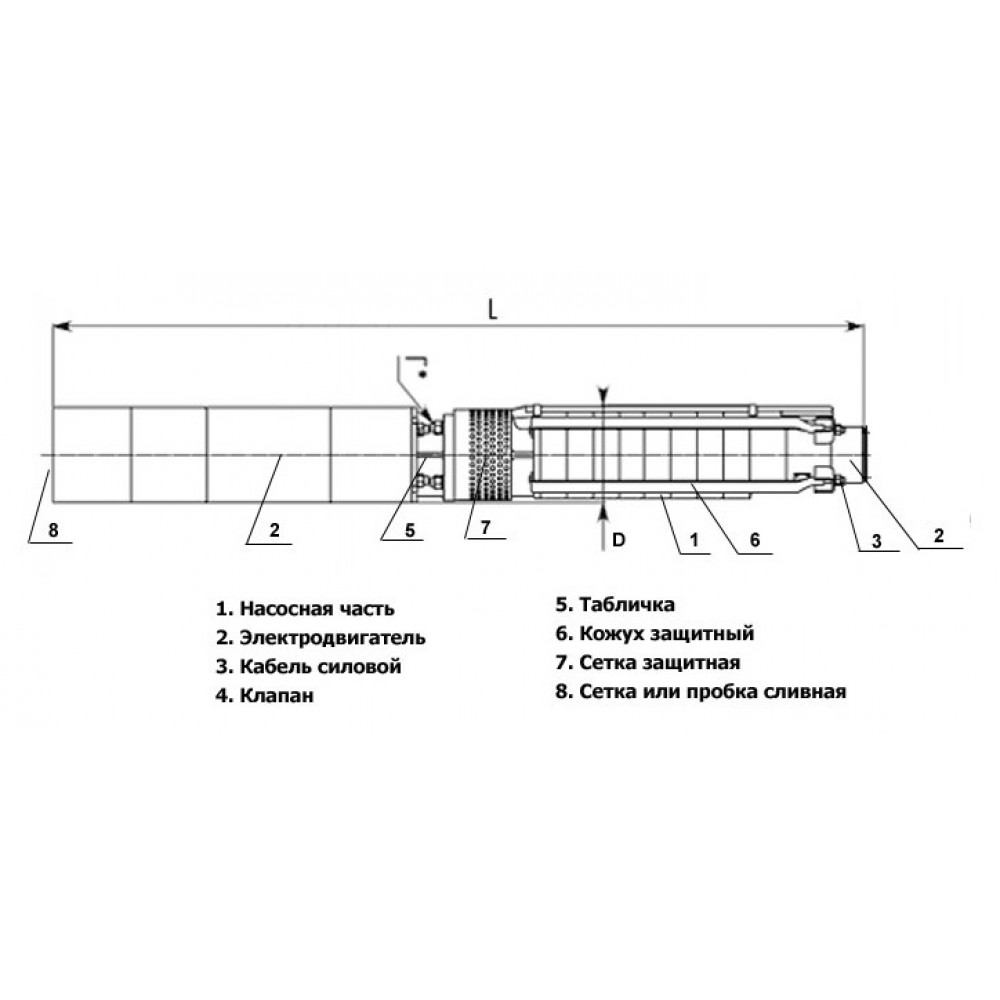

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы ЭЦВ 6 и все промышленные насосы.
Назначение насоса ЭЦВ 6-4-100
ЭЦВ 6-4-100 применяется для подъёма подземной воды погружным способом. Рабочая точка модели — 4 м³/ч при напоре 100 м; при замене существующего ЭЦВ необходимо дополнительно сверить габариты и исполнение агрегата. Наружный диаметр насосной части по характеристикам — 145 мм. Длина агрегата — 1180 мм.
Где применяется ЭЦВ 6-4-100
- промышленное и коммунальное водоснабжение из артезианских скважин
- водоснабжение производственных и хозяйственных объектов
- системы орошения и подачи воды в накопительные резервуары
- скважинные насосные станции и технологические системы подачи воды
Рабочая среда и условия эксплуатации
Основная рабочая среда для ЭЦВ — чистая подземная вода. Допустимое содержание песка и других механических примесей, минерализация и температура воды нормируются паспортом конкретного исполнения. При подборе важно учитывать фактический внутренний диаметр скважины, глубину установки и динамический уровень воды.
Комплектация и подбор
В характеристиках указана комплектация: 3 кВт. Номинальная мощность электродвигателя — 3 кВт. При подборе также следует проверить диаметр скважины и монтажную длину агрегата.

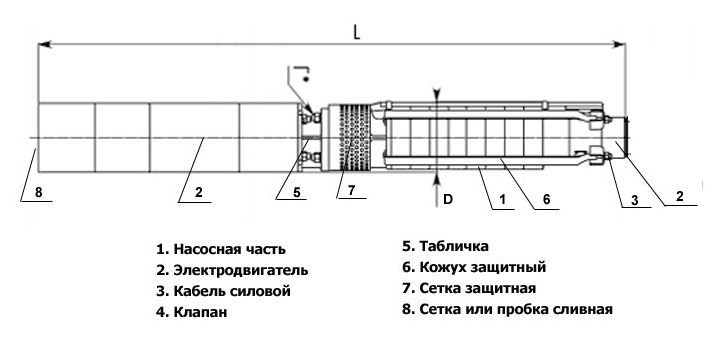

Габаритный чертёж и размеры насоса ЭЦВ 6-4-100
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | |
|---|---|---|
| L, мм | D, мм | |
| ЭЦВ 6-4-100 | 1300 | 145 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 3 |
|---|---|
| Серия насоса | ЭЦВ |
| Тип насоса | погружной скважинный насос |
| Подача, м³/ч | 4 |
| Напор, м | 100 |
| Комплектация / двигатель | 3 кВт |
| Габариты, мм | 1180×145 |
| Номинальный ток, А | 6 |
| Диаметр насоса, мм | 145 |
| Длина насоса, мм | 1180 |
| Масса, кг | 61 |
|---|
-
