| Мощность, кВт90 | Серия насосаЭЦВ | Тип насосапогружной скважинный насос |
| Подача, м³/ч160 | Напор, м140 | Комплектация / двигатель90 кВт |
| Габариты, мм1970×281 | Номинальный ток, А165 | Диаметр насоса, мм281 |

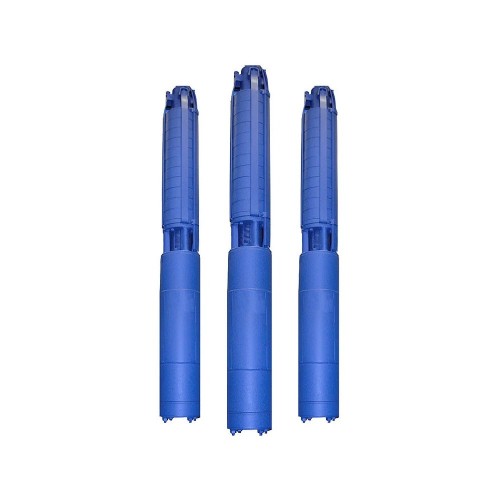

Насос ЭЦВ 12-160-140 *нро — погружной скважинный насос серии ЭЦВ. Номинальная подача — 160 м³/ч, напор — 140 м.
Технические характеристики
| Серия | ЭЦВ |
|---|---|
| Тип насоса | погружной скважинный насос |
| Подача | 160 м³/ч |
| Напор | 140 м |
| Мощность двигателя | 90 кВт |
| Комплектация / двигатель | 90 кВт |
| Габариты | 1970×281 мм |
| Масса | 327 кг |
| Номинальный ток | 165 А |
| Диаметр насоса | 281 мм |
| Длина | 1970 мм |
| Исполнение | НРО |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы ЭЦВ 12 и все промышленные насосы.
Техническая документация на Насос ЭЦВ 12-160-140 *нро
В документе собраны модели ЭЦВ 5, 6, 8, 10 и 12 из каталога SILA380 и справочные требования по эксплуатации скважинных насосов.
Назначение насоса ЭЦВ 12-160-140 *нро
ЭЦВ 12-160-140 *нро применяется для подъёма подземной воды погружным способом. Рабочая точка модели — 160 м³/ч при напоре 140 м; при замене существующего ЭЦВ необходимо дополнительно сверить габариты и исполнение агрегата. Наружный диаметр насосной части по характеристикам — 281 мм. Длина агрегата — 1970 мм.
Где применяется ЭЦВ 12-160-140 *нро
- промышленное и коммунальное водоснабжение из артезианских скважин
- водоснабжение производственных и хозяйственных объектов
- системы орошения и подачи воды в накопительные резервуары
- скважинные насосные станции и технологические системы подачи воды
Рабочая среда и условия эксплуатации
Основная рабочая среда для ЭЦВ — чистая подземная вода. Допустимое содержание песка и других механических примесей, минерализация и температура воды нормируются паспортом конкретного исполнения. При подборе важно учитывать фактический внутренний диаметр скважины, глубину установки и динамический уровень воды.
Комплектация и подбор
В характеристиках указана комплектация: 90 кВт. Номинальная мощность электродвигателя — 90 кВт. Исполнение модели — НРО. При подборе также следует проверить диаметр скважины и монтажную длину агрегата.

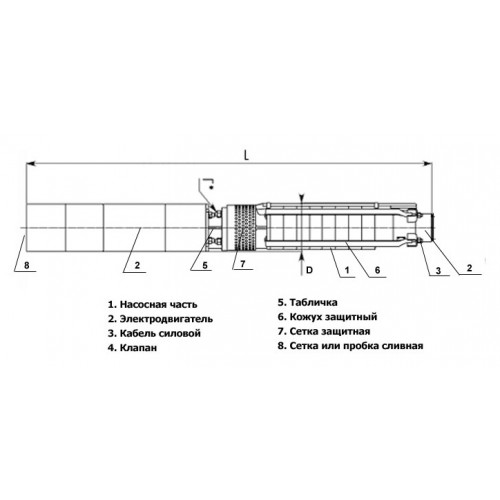

Габаритный чертёж и размеры насоса ЭЦВ 12-160-140 *нро
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | |
|---|---|---|
| L, мм | D, мм | |
| ЭЦВ 12-160-140 *нро | 1970 | 281 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
Полезные материалы
| Мощность, кВт | 90 |
|---|---|
| Серия насоса | ЭЦВ |
| Тип насоса | погружной скважинный насос |
| Подача, м³/ч | 160 |
| Напор, м | 140 |
| Комплектация / двигатель | 90 кВт |
| Габариты, мм | 1970×281 |
| Номинальный ток, А | 165 |
| Диаметр насоса, мм | 281 |
| Длина насоса, мм | 1970 |
| Исполнение | НРО |
| Масса, кг | 327 |
|---|
-
