| Мощность, кВт4 | Оборотов/мин3000 | Диаметр вала, мм28 |
| Крепление3681 (малый фланец) | КПД, %85.5 | Ток статора, A8.67 |
| Коэффициент мощности, Соs ф0.82 | Iп/Iн, А6.5 | Номинальная частота вращения, об/мин3000 |

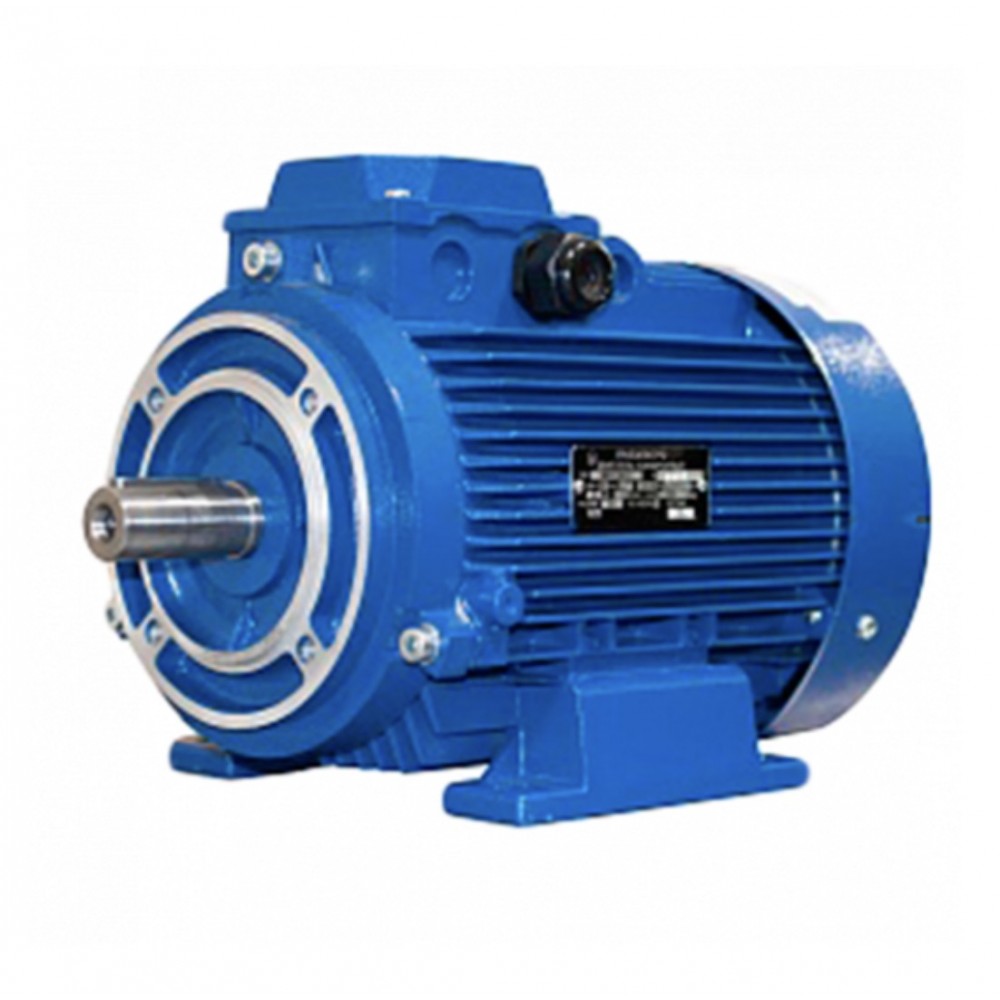

Электродвигатель IMM 112M2 4 кВт 3000 об/мин IM3681 B14 малый фланец представляет собой общепромышленный двигатель серии IMM с короткозамкнутым ротором, рассчитанный на стабильную работу в составе производственных механизмов. Сочетание мощности 4 кВт и скорости 3000 об/мин делает модель удобной для подбора под конкретную нагрузку.
При замене старого мотора важно сверить мощность, обороты, высоту оси, диаметр вала, монтажное исполнение и условия эксплуатации. В каталоге СИЛА380 можно подобрать купить трехфазный электродвигатель, а также посмотреть купить электродвигатель IMM для оборудования стандарта DIN.
Преимущества и применение Электродвигатель IMM 112M2 4 кВт 3000 об/мин IM3681 B14 малый фланец
Электродвигатели IMM выбирают за практичную конструкцию, ремонтопригодность и совместимость с типовыми приводами. Модель подходит как для первичной установки, так и для замены старого мотора при совпадении посадочных размеров и электрических параметров.
Чтобы без ошибки подобрать замену, полезно понимать маркировку и принцип работы двигателя. Для этого можно использовать статью как расшифровать маркировку электродвигателя и материал как работает трехфазный асинхронный двигатель.
Климатические исполнения
Климатическое исполнение влияет на надежность и срок службы электродвигателя в конкретной производственной среде. Оно учитывает температурный режим, влажность и тип размещения. При подборе аналога важно не занижать эти требования, особенно для влажных, холодных или плохо проветриваемых помещений. Требования к климатическим исполнениям и категориям размещения приведены в
ГОСТ 15150-69.
Способ охлаждения
Корректное охлаждение уменьшает риск перегрева и помогает сохранить ресурс двигателя. Для серии IMM обычно используется наружный обдув корпуса вентилятором. При эксплуатации важно следить за чистотой ребер охлаждения, кожуха вентилятора и свободным доступом воздуха к корпусу. Классификация способов охлаждения приведена в ГОСТ 20459-87.
Конструктивное исполнение по способу монтажа
При подборе аналога нужно обязательно учитывать способ монтажа: IM3681 / B14 — крепление на малом фланце. Совпадения по серии и электрическим характеристикам недостаточно, если отличаются лапы, фланец, высота оси или присоединительные размеры. Нормативные обозначения монтажных исполнений содержатся в ГОСТ 2479-79.
Если нужен купить трехфазный электродвигатель под замену, ориентируйтесь не только на серию IMM, но и на совпадение по валу, креплению, частоте вращения и посадочным размерам. Такой подход помогает подобрать совместимый двигатель без доработки оборудования.
Габаритно-посадочные размеры электродвигателя IMM 112M2 4 кВт 3000 об/мин IM3681 B14 малый фланец
| A | B | C | D | E | H | K | M(B14A) | N(B14A) | P(B14A) | S(B14A) | M(B14B) | N(B14B) | P(B14B) | S(B14B) | G | F | DH |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 80 | 40 | 11 | 23 | 63 | 7 | 75 | 60 | 90 | М5 | 100 | 80 | 120 | М6 | 8,5 | 4 | М4 |
| Мощность, кВт | 4 |
|---|---|
| Оборотов/мин | 3000 |
| Диаметр вала, мм | 28 |
| Крепление | 3681 (малый фланец) |
| КПД, % | 85.5 |
| Ток статора, A | 8.67 |
| Коэффициент мощности, Соs ф | 0.82 |
| Iп/Iн, А | 6.5 |
| Номинальная частота вращения, об/мин | 3000 |
| Масса, кг | 38 |
|---|---|
| Напряжение | 380 В |
| Кол-во фаз | 3 |
| Тип питания электромотора | трёхфазный |
| Тип ротора | короткозамкнутый |
| Тип электромотора | асинхронный |
| Марка электромотора | IMM |
| Назначение | общепромышленный электродвигатель DIN |
| Стандарт по габаритам и мощности | DIN EN 50347 |
-
