Маркировка электродвигателя — это условное обозначение, по которому можно понять серию двигателя, габарит, высоту оси вращения, длину станины, число полюсов, мощность, обороты, монтажное исполнение, климатическое исполнение и другие важные параметры. Если правильно расшифровать маркировку, проще подобрать замену старому мотору, проверить совместимость по креплению и избежать ошибки при покупке.
На практике одного названия модели часто недостаточно. Например, двигатель АИР80В4 может выпускаться в разных монтажных исполнениях, с разным напряжением, степенью защиты и производителем. Поэтому при подборе важно смотреть не только на серию и мощность, но и на шильдик, габаритные размеры, вал, фланец, лапы и схему подключения.
Если вы подбираете замену старому мотору, в каталоге СИЛА380 можно посмотреть трехфазные электродвигатели 380В и сравнить модели по мощности, оборотам, креплению и габаритам.

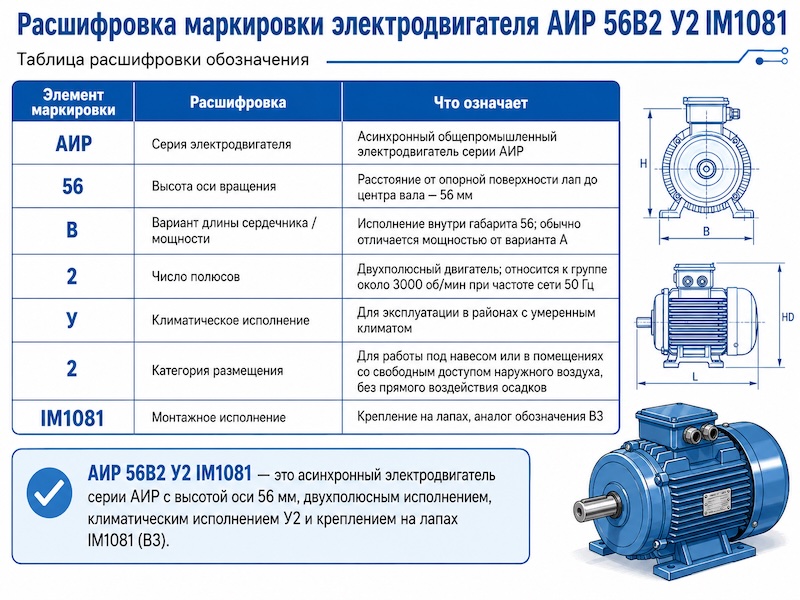

Из чего состоит маркировка электродвигателя
Большинство промышленных асинхронных электродвигателей маркируется по схожему принципу. В обозначении могут быть зашифрованы серия, габарит, длина станины, число полюсов, конструктивная модификация, климатическое исполнение и категория размещения.
Упрощенно структуру маркировки можно представить так:
| Элемент маркировки | Что означает | Пример |
|---|---|---|
| Серия | Тип и конструктивное семейство двигателя | АИР, 5АИ, АИС, АДМ, 4А, 5АМ |
| Высота оси вращения | Расстояние от опорной поверхности до центра вала | 56, 63, 71, 80, 90, 100, 112, 132 |
| Установочный размер | Длина станины в пределах одного габарита | S, M, L |
| Длина сердечника | Вариант мощности внутри одного установочного размера | A, B, C |
| Число полюсов | Определяет номинальную частоту вращения | 2, 4, 6, 8 |
| Климатическое исполнение | Условия окружающей среды | У, ХЛ, Т, ОМ |
| Категория размещения | Где допускается эксплуатация двигателя | 1, 2, 3, 4, 5 |
Пример расшифровки маркировки АИР80В4У3
Разберем распространенный пример: АИР80В4У3.
| Фрагмент | Расшифровка | Что это значит для подбора |
|---|---|---|
| АИР | Серия асинхронного электродвигателя | Определяет конструктивное исполнение и стандарт габаритов |
| 80 | Высота оси вращения, мм | Центр вала находится на высоте 80 мм от опорной поверхности |
| В | Длина сердечника или вариант внутри габарита | Влияет на мощность и габаритные особенности |
| 4 | Число полюсов | Обычно соответствует группе около 1500 об/мин при 50 Гц |
| У | Климатическое исполнение | Для умеренного климата |
| 3 | Категория размещения | Для эксплуатации в закрытых помещениях с естественной вентиляцией |
Но даже после такой расшифровки остаются важные параметры, которые нужно уточнить отдельно: мощность в кВт, монтажное исполнение IM, напряжение, степень защиты IP, диаметр вала, фланец и производитель.
Серия электродвигателя: АИР, 5АИ, АИС, АДМ, 4А
Первые буквы в маркировке обычно указывают на серию или тип электродвигателя. В продаже можно встретить как современные, так и устаревшие серии. Некоторые серии близки по назначению и могут быть взаимозаменяемыми, но при замене всегда нужно проверять габаритно-присоединительные размеры.
| Серия | Что означает | Где применяется |
|---|---|---|
| АИР | Одна из самых распространенных серий общепромышленных асинхронных двигателей | Станки, насосы, вентиляторы, компрессоры, редукторы |
| 5АИ | Асинхронные двигатели общепромышленного назначения | Промышленное оборудование, приводы, механизмы |
| АИС | Двигатели DIN-стандарта, часто с европейскими присоединительными размерами | Оборудование с DIN-посадками, импортные и современные линии |
| АДМ | Асинхронные двигатели модернизированной серии | Замена двигателей старых серий и работа в типовых приводах |
| 4А, 4АМ | Старые советские и переходные серии | Часто встречаются на оборудовании, выпущенном много лет назад |
Главная ошибка при замене — ориентироваться только на серию. Например, АИР и АИС могут иметь близкую мощность и обороты, но отличаться по валу, лапам, фланцу или высоте оси. Поэтому аналог нужно подбирать не по названию серии, а по полному набору параметров.
Высота оси вращения: что означают 56, 63, 71, 80, 90, 100, 112
Число после серии часто показывает высоту оси вращения. Это один из главных присоединительных размеров электродвигателя. Например, в маркировке АИР80В4 число 80 означает, что высота от плоскости лап до центра вала составляет 80 мм.
Распространенные высоты оси вращения:
- 56 мм — малогабаритные двигатели небольшой мощности;
- 63 мм — компактные приводы для небольшого оборудования;
- 71 мм — насосы, вентиляторы, станки малой мощности;
- 80 мм — популярный габарит для приводов 1,1–2,2 кВт;
- 90 мм — часто встречается на двигателях 2,2–4 кВт;
- 100 и 112 мм — более мощные промышленные приводы;
- 132 мм и выше — двигатели для тяжелого оборудования.
При замене двигателя высота оси особенно важна. Если она не совпадает, вал нового двигателя может оказаться выше или ниже старого, и механизм не получится подключить без переделки рамы, муфты или шкива.
Буквы S, M, L, A, B, C в маркировке
После высоты оси в маркировке могут стоять буквы, которые уточняют размер станины и длину сердечника.
| Обозначение | Расшифровка | Что влияет |
|---|---|---|
| S | Short — короткая станина | Меньшая длина корпуса в пределах одного габарита |
| M | Medium — средняя станина | Средний установочный размер |
| L | Long — длинная станина | Большая длина корпуса |
| A, B, C | Длина сердечника или вариант мощности | Может отличаться мощность при близком габарите |
Например, двигатели АИР80А4 и АИР80В4 похожи по габариту, но могут отличаться мощностью, массой, длиной корпуса и характеристиками. Поэтому при подборе аналога нужно внимательно сверять полное обозначение.
Число полюсов и обороты двигателя
Цифра после буквенного обозначения часто показывает число полюсов. От числа полюсов зависит частота вращения двигателя. Чем больше полюсов, тем ниже обороты.
| Число полюсов | Условная группа оборотов при 50 Гц | Где применяется |
|---|---|---|
| 2 | около 3000 об/мин | Насосы, вентиляторы, компрессоры, оборудование с высокой скоростью |
| 4 | около 1500 об/мин | Самый универсальный вариант для станков, насосов, редукторов |
| 6 | около 1000 об/мин | Механизмы, где нужна меньшая скорость и более высокий момент |
| 8 | около 750 об/мин | Тяжелые приводы, редукторы, оборудование с большой инерцией |
Важно понимать: фактическая частота вращения асинхронного двигателя обычно немного ниже синхронной скорости. Например, двигатель группы 1500 об/мин на шильдике может иметь 1410, 1420, 1430 или 1450 об/мин. Это связано со скольжением ротора.
Маркировка монтажного исполнения IM
IM — это обозначение монтажного исполнения двигателя. Оно показывает, как двигатель крепится к оборудованию: на лапах, через фланец или комбинированно.
| Обозначение | Краткое название | Описание |
|---|---|---|
| IM1081 / B3 | Лапы | Горизонтальное крепление на лапах |
| IM2081 / B35 | Лапы + фланец | Комбинированное крепление: есть лапы и большой фланец |
| IM3081 / B5 | Фланец | Крепление через большой фланец без лап |
| IM3681 / B14 | Малый фланец | Фланцевое крепление компактного типа |
| IM2181 / B34 | Лапы + малый фланец | Комбинированное исполнение с лапами и малым фланцем |
Монтажное исполнение критично при замене двигателя. Даже если мощность, обороты и серия совпадают, двигатель с другим креплением может не подойти на оборудование.
Степень защиты IP: что означает IP44, IP54, IP55
IP показывает степень защиты корпуса двигателя от попадания твердых частиц и влаги. В маркировке электродвигателей часто встречаются IP44, IP54 и IP55.
| Обозначение | Что означает | Где применяется |
|---|---|---|
| IP23 | Защита от крупных частиц и капель воды под углом | Некоторые крупные двигатели и специальные исполнения |
| IP44 | Защита от твердых частиц и брызг воды | Типовые условия эксплуатации |
| IP54 | Пылезащищенное исполнение и защита от брызг | Промышленные помещения, пыльная среда |
| IP55 | Повышенная защита от пыли и водяных струй | Более тяжелые условия эксплуатации |
Если двигатель работает в пыльной, влажной или грязной среде, степень защиты лучше не снижать. При замене старого мотора желательно выбирать IP не ниже, чем было указано на шильдике.
Климатическое исполнение и категория размещения: У3, У2, У1, ХЛ, Т
В конце маркировки часто указываются климатическое исполнение и категория размещения. Например, в обозначении У3 буква «У» означает умеренный климат, а цифра «3» — эксплуатацию в закрытых помещениях.
| Обозначение | Расшифровка |
|---|---|
| У | Умеренный климат |
| ХЛ | Холодный климат |
| Т | Тропическое исполнение |
| О | Общеклиматическое исполнение |
| М | Морское исполнение |
| Категория | Условия размещения |
|---|---|
| 1 | Эксплуатация на открытом воздухе |
| 2 | Помещения или навесы со свободным доступом воздуха |
| 3 | Закрытые помещения без прямого воздействия осадков |
| 4 | Помещения с искусственно регулируемыми условиями |
| 5 | Помещения с повышенной влажностью |
Напряжение 220/380В и 380/660В
На шильдике двигателя часто указывается напряжение: 220/380В, 380/660В или другое значение. Это связано со схемой соединения обмоток — «звезда» и «треугольник».
Для трехфазной сети 380В важно правильно понять, как должен быть подключен двигатель. Если на шильдике указано 220/380В, то в сети 380В двигатель обычно подключают по схеме «звезда». Если указано 380/660В, то для сети 380В часто применяется подключение «треугольник». Подключение должен выполнять специалист с учетом схемы на крышке клеммной коробки, пусковой аппаратуры и защиты.
Как расшифровать маркировку на шильдике двигателя
На шильдике обычно указываются не только модель и серия, но и рабочие характеристики. При подборе аналога нужно переписать или сфотографировать все данные.
| Параметр на шильдике | Что означает | Почему важно |
|---|---|---|
| kW / кВт | Номинальная мощность | Двигатель должен соответствовать нагрузке |
| rpm / об/мин | Частота вращения | Влияет на работу насоса, вентилятора, редуктора или станка |
| V / В | Напряжение | Нужно для правильного подключения |
| A / Ампер | Номинальный ток | Нужен для выбора автомата, пускателя и теплового реле |
| Hz / Гц | Частота сети | В России обычно 50 Гц |
| cos φ | Коэффициент мощности | Важен для расчета электрической нагрузки |
| η / КПД | Коэффициент полезного действия | Влияет на энергопотребление и нагрев |
| IP | Степень защиты | Показывает защиту от пыли и влаги |
| IM | Монтажное исполнение | Определяет способ крепления двигателя |
Примеры расшифровки популярных маркировок
АИР90L4У3
АИР — серия двигателя, 90 — высота оси вращения 90 мм, L — длинная станина, 4 — четырехполюсное исполнение, обычно около 1500 об/мин, У3 — умеренный климат и эксплуатация в закрытом помещении.
АИР100S2У3
АИР — серия, 100 — высота оси 100 мм, S — короткая станина, 2 — двухполюсный двигатель, обычно около 3000 об/мин, У3 — умеренный климат, категория размещения 3.
5АИ112МВ6У3
5АИ — серия двигателя, 112 — высота оси вращения, М — средняя станина, В — вариант длины сердечника, 6 — шестиполюсное исполнение, обычно около 1000 об/мин, У3 — климатическое исполнение и категория размещения.
АИС80В4
АИС — двигатель DIN-стандарта, 80 — высота оси вращения, В — вариант длины сердечника, 4 — четырехполюсное исполнение. При замене такого двигателя особенно важно проверить DIN-присоединительные размеры, диаметр вала и фланец.
Что нужно сообщить менеджеру для правильного подбора
Чтобы быстро подобрать электродвигатель или аналог, лучше подготовить не только маркировку, но и дополнительные данные:
- фото шильдика старого двигателя;
- мощность в кВт;
- обороты в об/мин;
- напряжение и схема подключения;
- монтажное исполнение IM;
- диаметр и длину вала;
- размеры лап или фланца;
- степень защиты IP;
- условия эксплуатации: пыль, влажность, температура, частые пуски;
- тип оборудования: насос, вентилятор, редуктор, станок, компрессор.
Частые ошибки при расшифровке маркировки
- Путают мощность и габарит. Число 80 в АИР80В4 — это не мощность, а высота оси вращения.
- Не проверяют монтажное исполнение. Двигатель на лапах и двигатель с фланцем могут иметь одинаковую мощность, но не подойти по креплению.
- Смотрят только на серию. АИР, 5АИ, АИС или АДМ могут отличаться по присоединительным размерам.
- Не сверяют вал. Диаметр, длина и шпонка должны подходить под муфту, шкив или редуктор.
- Игнорируют напряжение. Ошибка в подключении 220/380В или 380/660В может привести к перегреву и выходу двигателя из строя.
- Не учитывают степень защиты IP. Для пыльной или влажной среды нельзя бездумно ставить двигатель с более низкой защитой.
Как подобрать аналог по маркировке
Если старая модель снята с производства или нужной серии нет в наличии, можно подобрать аналог. Для этого сравнивают не только название, но и полный набор параметров:
- мощность;
- обороты;
- высоту оси вращения;
- монтажное исполнение;
- диаметр и длину вала;
- фланец или лапы;
- напряжение;
- степень защиты;
- режим работы и условия эксплуатации.
Например, двигатель старой серии 4А можно заменить современной серией АИР или 5АИ, но только после проверки размеров. Если двигатель установлен на редукторе или насосе, особенно важно совпадение фланца, посадки и вала.
Наличие, доставка, подбор аналога по шильдику, проверка крепления, консультация
В СИЛА380 можно подобрать электродвигатель по маркировке, шильдику или размерам старого мотора. Помогаем сравнить серию, мощность, обороты, монтажное исполнение, вал, фланец, лапы, напряжение и степень защиты. Это удобно, если старый двигатель вышел из строя, маркировка частично стерлась или требуется заменить редкую модель на современный аналог.
Для точного подбора пришлите фото шильдика, фото двигателя со стороны вала и крепления, а также укажите, на каком оборудовании он установлен. Менеджер поможет проверить совместимость и предложить подходящий вариант по наличию, цене и срокам доставки.
Краткий вывод
Маркировка электродвигателя помогает понять серию, габарит, высоту оси, длину станины, число полюсов, климатическое исполнение и другие параметры. Но для покупки или замены двигателя одной маркировки недостаточно. Обязательно нужно проверить мощность, обороты, IM, IP, напряжение, вал и присоединительные размеры.
Самый надежный способ подобрать двигатель — расшифровать маркировку, сверить данные шильдика и проверить габаритно-присоединительные размеры. Такой подход снижает риск ошибки и помогает выбрать электродвигатель, который подойдет к оборудованию без переделок.
