Трехфазный асинхронный электродвигатель — это один из самых распространенных типов промышленных электромоторов, который работает от сети 380В и преобразует электрическую энергию во вращение вала. Такие двигатели применяются в станках, насосах, вентиляторах, компрессорах, редукторах, транспортерах, мешалках, деревообрабатывающем, металлообрабатывающем и другом производственном оборудовании.
Главная причина популярности трехфазных асинхронных двигателей — простая и надежная конструкция, высокий ресурс, устойчивость к нагрузкам и большой выбор исполнений по мощности, оборотам, креплению и степени защиты. Если вам нужно подобрать модель для замены или нового оборудования, в каталоге СИЛА380 можно посмотреть и купить трехфазные асинхронные электродвигатели с разными характеристиками и монтажными исполнениями.
Что такое трехфазный асинхронный электродвигатель
Трехфазный асинхронный электродвигатель — это электрическая машина переменного тока, у которой вращающееся магнитное поле создается трехфазной обмоткой статора. Ротор двигателя начинает вращаться под действием этого поля, но его скорость всегда немного ниже скорости магнитного поля. Именно поэтому двигатель называется асинхронным: частота вращения ротора не совпадает с синхронной частотой вращения магнитного поля.
В промышленности чаще всего используются асинхронные электродвигатели с короткозамкнутым ротором. Их выбирают за надежность, ремонтопригодность, устойчивую работу при длительной нагрузке и возможность подключения через пускатели, автоматы защиты, тепловые реле и частотные преобразователи.
Устройство трехфазного асинхронного двигателя
Конструкция двигателя достаточно проста, но каждая деталь влияет на ресурс, нагрев, шум, вибрацию и стабильность работы оборудования.

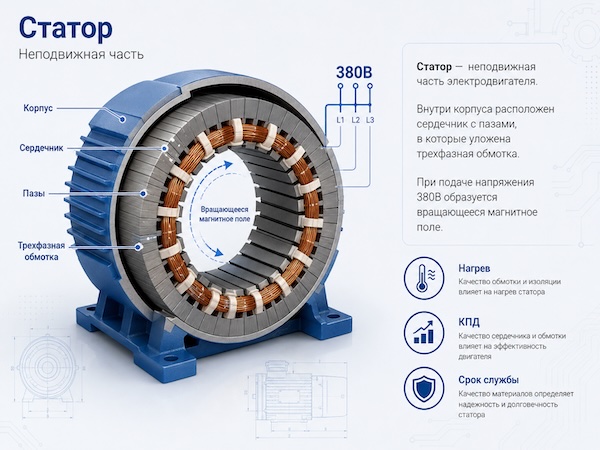

Статор
Статор — неподвижная часть электродвигателя. Внутри корпуса расположен сердечник с пазами, в которые уложена трехфазная обмотка. Когда на обмотку подается напряжение 380В, в статоре образуется вращающееся магнитное поле. От качества обмотки, изоляции и сердечника зависит нагрев двигателя, КПД и срок службы.
Ротор
Ротор — вращающаяся часть двигателя. В большинстве промышленных моделей используется короткозамкнутый ротор, который часто называют «беличьей клеткой». Он состоит из сердечника, проводников и вала. Под действием магнитного поля статора в роторе возникают токи, создающие вращающий момент.
Вал и подшипники
Вал передает вращение от двигателя к механизму: насосу, вентилятору, редуктору, шкиву, муфте или рабочему органу станка. Подшипники удерживают вал в правильном положении и воспринимают радиальные и частично осевые нагрузки. При подборе аналога важно учитывать диаметр вала, длину вала, шпонку и тип нагрузки.
Корпус и охлаждение
Корпус защищает внутренние элементы двигателя и помогает отводить тепло. На многих моделях установлен вентилятор охлаждения под кожухом. При неправильном подборе мощности, перегрузке, плохой вентиляции или загрязнении ребер охлаждения двигатель может перегреваться, что снижает срок службы изоляции и подшипников.
Принцип работы трехфазного асинхронного электродвигателя
Когда трехфазное напряжение подается на обмотку статора, внутри двигателя возникает вращающееся магнитное поле. Это поле пересекает проводники ротора и индуцирует в них электрический ток. Взаимодействие тока ротора с магнитным полем статора создает электромагнитный момент, за счет которого вал начинает вращаться.
Ротор не может вращаться с той же скоростью, что и магнитное поле статора. Если бы скорости полностью совпали, в проводниках ротора перестала бы наводиться ЭДС, исчез бы ток и двигатель потерял бы вращающий момент. Поэтому ротор всегда немного отстает от поля статора. Это отставание называется скольжением.
Что такое скольжение двигателя
Скольжение — это разница между скоростью вращения магнитного поля статора и фактической скоростью вращения ротора. Чем выше нагрузка на валу, тем больше двигателю нужно момента, и тем заметнее становится скольжение.
Например, для четырехполюсного двигателя синхронная скорость магнитного поля при частоте сети 50 Гц составляет около 1500 об/мин. Но фактическая скорость ротора у реального двигателя может быть 1410, 1420, 1430 или 1450 об/мин в зависимости от серии, мощности и нагрузки. Поэтому в карточках товаров обычно указывается не только условная группа оборотов, но и номинальная частота вращения.
Основные характеристики трехфазного электродвигателя
При выборе двигателя нельзя ориентироваться только на мощность. Для правильной замены нужно учитывать сразу несколько параметров.
| Параметр | Что означает | Почему важен |
|---|---|---|
| Мощность, кВт | Номинальная механическая мощность на валу | Должна соответствовать нагрузке оборудования |
| Обороты, об/мин | Частота вращения вала | Влияет на скорость насоса, вентилятора, редуктора или станка |
| Напряжение | Обычно 220/380В или 380/660В | Определяет схему подключения звезда/треугольник |
| Монтажное исполнение | Лапы, фланец, лапы+фланец, малый фланец | Двигатель должен физически подойти к оборудованию |
| Диаметр вала | Размер посадки под муфту, шкив или редуктор | Критичен при замене старого двигателя |
| КПД | Энергоэффективность двигателя | Влияет на расход электроэнергии и нагрев |
| Cos φ | Коэффициент мощности | Важен для расчета электрической нагрузки сети |
| IP | Степень защиты корпуса | Показывает защиту от пыли и влаги |
Популярные группы оборотов
Трехфазные асинхронные двигатели подбирают не только по мощности, но и по частоте вращения. На практике чаще всего встречаются следующие группы:
- 3000 об/мин — для оборудования, где нужна высокая скорость вращения: вентиляторы, насосы, компрессоры, некоторые станки;
- 1500 об/мин — самый универсальный вариант для большинства производственных механизмов;
- 1000 об/мин — применяются там, где требуется меньшая скорость и более высокий момент;
- 750 об/мин — используются для тяжелых механизмов, редукторных приводов и оборудования с большой инерцией.
При замене двигателя важно сравнивать не только «круглую» группу оборотов, но и фактические обороты на шильдике. Например, двигатель на 1500 об/мин может иметь номинальную скорость 1410, 1420, 1435 или 1450 об/мин.
Где применяются трехфазные асинхронные двигатели
Трехфазные электродвигатели 380В применяются практически во всех сферах, где требуется надежный промышленный привод:
- насосные станции и циркуляционные насосы;
- вентиляционные установки и дымососы;
- компрессоры и воздуходувки;
- токарные, сверлильные, фрезерные и деревообрабатывающие станки;
- ленточные транспортеры, конвейеры и рольганги;
- редукторы, мотор-редукторы и приводные механизмы;
- мешалки, дробилки, мельницы и производственные линии;
- подъемное, складское и технологическое оборудование.
Как выбрать трехфазный асинхронный электродвигатель
Чтобы правильно подобрать двигатель, нужно понимать условия работы оборудования. Ошибка в одном параметре может привести к перегреву, вибрации, невозможности установки или быстрому выходу двигателя из строя.
1. Определите мощность
Мощность подбирают по нагрузке механизма. Если двигатель меняется на аналог, проще всего взять данные со шильдика старого мотора. Не стоит без необходимости ставить двигатель значительно большей мощности: это может увеличить пусковые токи, нагрузку на сеть и стоимость оборудования.
2. Проверьте обороты
Обороты должны соответствовать механизму. Если вместо двигателя 1500 об/мин установить двигатель 3000 об/мин, оборудование может работать неправильно или выйти из строя. Особенно важно соблюдать обороты для насосов, вентиляторов, редукторов и станков.
3. Сравните крепление
Перед покупкой нужно определить монтажное исполнение: IM1081, IM2081, IM3081 или IM3681. Если крепление не совпадет, двигатель может не встать на место без переделки рамы, переходной плиты или муфты.
4. Сверьте вал
Диаметр и длина вала должны подходить под муфту, шкив, редуктор или рабочее колесо. Также нужно учитывать шпонку и посадочные размеры.
5. Учитывайте условия эксплуатации
Для пыльных, влажных, горячих или тяжелых условий работы важны степень защиты IP, климатическое исполнение, режим работы, качество охлаждения и запас по нагрузке. Для частых пусков, тяжелого старта или регулировки скорости может потребоваться частотный преобразователь или двигатель с подходящими характеристиками.
Подключение трехфазного двигателя 380В
Большинство трехфазных двигателей подключается по схеме «звезда» или «треугольник». Схема зависит от напряжения сети и данных на шильдике двигателя. Например, если на шильдике указано 220/380В, то в сети 380В двигатель обычно подключают звездой. Если указано 380/660В, то для сети 380В часто используется подключение треугольником.
Подключение должен выполнять специалист с учетом автомата защиты, теплового реле, пускателя, сечения кабеля и условий эксплуатации. Неправильное подключение может привести к перегреву обмотки, повышенному току, потере мощности или выходу двигателя из строя.
Частые ошибки при подборе двигателя
- выбирают только по мощности и не проверяют обороты;
- не сверяют монтажное исполнение и габаритные размеры;
- путают IM1081, IM2081, IM3081 и IM3681;
- не проверяют диаметр и длину вала;
- ставят двигатель без учета условий работы;
- не учитывают режим частых пусков и перегрузок;
- подключают двигатель не по схеме, указанной на шильдике.
Наличие, доставка, подбор аналога по шильдику, проверка крепления, консультация
В магазине СИЛА380 можно подобрать трехфазный асинхронный электродвигатель 380В для замены старого мотора или установки на новое оборудование. Помогаем сравнить мощность, обороты, монтажное исполнение, диаметр вала, фланец, лапы и другие присоединительные размеры.
Если старый двигатель вышел из строя, пришлите фото шильдика и общий вид крепления. По этим данным можно подобрать аналог по серии, мощности, оборотам, габариту и способу монтажа. Это особенно важно, когда старой модели уже нет в продаже или требуется заменить двигатель другой серией.
Доступны варианты с креплением на лапах, с фланцем, комбинированные исполнения, двигатели разных серий и производителей. Актуальное наличие, цену и сроки доставки лучше уточнить у менеджера перед заказом.
Краткий вывод
Трехфазный асинхронный электродвигатель — надежный промышленный привод для оборудования, работающего от сети 380В. При выборе важно учитывать не только мощность, но и обороты, монтажное исполнение, диаметр вала, габаритные размеры, степень защиты и условия эксплуатации. Правильно подобранный двигатель работает стабильно, не перегревается, подходит к оборудованию без доработок и обеспечивает нужный ресурс.
Если вы не уверены в выборе, лучше подбирать двигатель по шильдику старого мотора и размерам крепления. Это снизит риск ошибки и поможет быстро найти подходящую замену.
