| Мощность, кВт3 | Оборотов/мин3000 | Диаметр вала, мм28 |
| Крепление3681 (малый фланец) | КПД, %82 | Ток статора, A6.95 |
| Коэффициент мощности, Соs ф0.8 | Iп/Iн, А6 | Номинальная частота вращения, об/мин3000 |

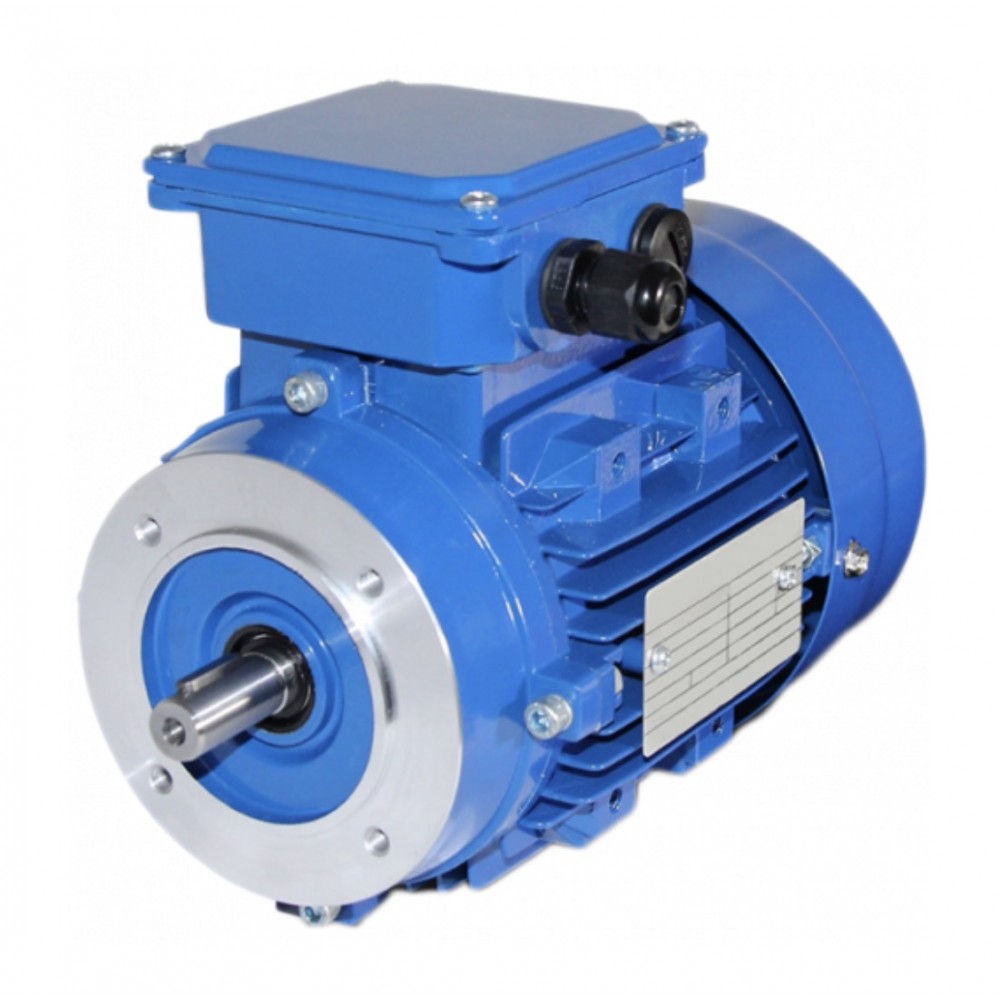

Электродвигатель ЕSQ100L2 3 кВт 3000 об/мин IM3681 B14 малый фланец — общепромышленный мотор серии ESQ для применения в оборудовании, требующем стабильной работы, предсказуемых характеристик и стандартных присоединительных размеров. Исполнение на 3 кВт и 3000 об/мин подходит для длительной эксплуатации в промышленной среде.
При замене старого мотора важно сверить мощность, обороты, высоту оси, диаметр вала, монтажное исполнение и условия эксплуатации. В каталоге СИЛА380 можно подобрать электродвигатель 380 трехфазный, а также посмотреть электродвигатель esq каталог для оборудования стандарта DIN.
Преимущества и применение Электродвигатель ЕSQ100L2 3 кВт 3000 об/мин IM3681 B14 малый фланец
Серия ESQ подходит для производственных и инженерных систем, где требуется стабильный электрический привод и возможность быстро подобрать аналог по мощности, оборотам и монтажному исполнению.
Чтобы без ошибки подобрать замену, полезно заранее понимать структуру маркировки и принцип работы двигателя. Для этого можно использовать статью обозначения IM, IP и У3 в электродвигателях и материал как работает трехфазный асинхронный двигатель.
Климатические исполнения
Климатическое исполнение влияет на возможность безопасной и долговечной работы электродвигателя в конкретной среде. Оно учитывает температурный режим, влажность, размещение и условия окружающего воздуха. Для типовых промышленных двигателей наиболее распространены исполнения У1, У2 и У3, и при подборе аналога занижать эти требования не стоит. Требования к климатическим исполнениям и категориям размещения приведены в
ГОСТ 15150-69.
Способ охлаждения
Корректное охлаждение снижает риск перегрева и положительно влияет на ресурс двигателя. Для серии ESQ обычно используется способ IC411, при котором внешний вентилятор обеспечивает постоянный обдув корпуса. При установке двигателя следует сохранять доступ воздуха к ребрам охлаждения и не допускать загрязнения вентиляционных каналов. Классификация способов охлаждения приведена в ГОСТ 20459-87.
Конструктивное исполнение по способу монтажа
При подборе аналога нужно обязательно учитывать способ монтажа: IM3681 / B14 — крепление на малом фланце. Совпадение по серии и электрическим параметрам недостаточно, если не совпадают лапы, фланец, высота оси или присоединительные размеры. Нормативные обозначения монтажных исполнений содержатся в ГОСТ 2479-79.
Если нужен электродвигатель 380 трехфазный под замену, ориентируйтесь не только на серию ESQ, но и на совпадение по валу, креплению, частоте вращения и посадочным размерам. Это помогает быстрее подобрать совместимый двигатель без доработки оборудования.
Габаритно-посадочные размеры электродвигателя ЕSQ100L2 3 кВт 3000 об/мин IM3681 B14 малый фланец
| A | B | C | D | E | H | K | M(B14A) | N(B14A) | P(B14A) | S(B14A) | M(B14B) | N(B14B) | P(B14B) | S(B14B) | G | F | DH |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 160 | 140 | 63 | 28 | 60 | 100 | 12 | 130 | 110 | 160 | М8 | 165 | 130 | 200 | М10 | 24 | 8 | М10 |
| Мощность, кВт | 3 |
|---|---|
| Оборотов/мин | 3000 |
| Диаметр вала, мм | 28 |
| Крепление | 3681 (малый фланец) |
| КПД, % | 82 |
| Ток статора, A | 6.95 |
| Коэффициент мощности, Соs ф | 0.8 |
| Iп/Iн, А | 6 |
| Номинальная частота вращения, об/мин | 3000 |
| Кратность начального пускового момента, о.е. | 2.3 |
| Кратность максимального момента, о.е. | 2.2 |
| Масса, кг | 28 |
|---|---|
| Напряжение | 220/380 |
| Кол-во фаз | 3-х фазный |
| Тип питания электромотора | трёхфазный |
| Тип ротора | короткозамкнутый |
| Тип электромотора | асинхронный |
| Марка электромотора | ESQ |
| Серия электродвигателя | ESQ |
| Назначение | Общепромышленный трехфазный асинхронный электродвигатель стандарта DIN |
| Стандарт по габаритам и мощности | DIN EN 50347 |
| Степень защиты | IP54, IP55 |
|---|---|
| Климатическое исполнение | У1, У2, У3, УХЛ |
-
