| Серия насосаСМ | Тип насосафекальный (сточно-массный) насос | Подача, м³/ч400 |
| Напор, м32 | Комплектация / двигательбез двигателя | Габариты, мм1111×795×835 |
| Масса, кг274 |

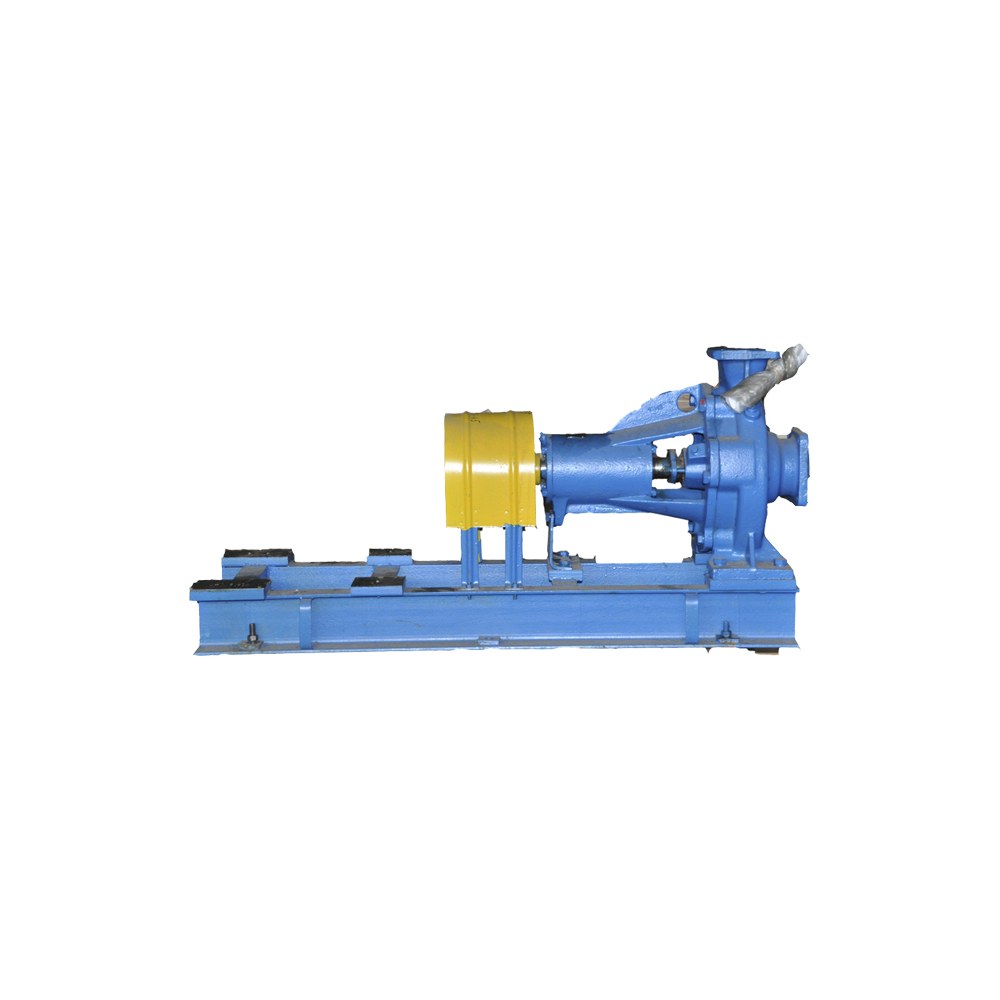

Насос СМ 200-150-315 — фекальный (сточно-массный) насос серии СМ. Номинальная подача — 400 м³/ч, напор — 32 м.
Технические характеристики
| Серия | СМ |
|---|---|
| Тип насоса | фекальный (сточно-массный) насос |
| Подача | 400 м³/ч |
| Напор | 32 м |
| Комплектация / двигатель | без двигателя |
| Габариты | 1111×795×835 мм |
| Масса | 274 кг |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы СМ и все промышленные насосы.
Назначение насоса СМ 200-150-315
СМ 200-150-315 — фекальный (сточно-массный) насос, рассчитанный на номинальную подачу 400 м³/ч и напор 32 м. Модель предназначена для систем, где требуется перекачивание сточных и загрязнённых жидкостей.
Где применяется СМ 200-150-315
- канализационные насосные станции
- системы производственного и коммунального водоотведения
- перекачка сточных вод между ёмкостями и сооружениями
- очистные сооружения и технологические линии со сточными жидкостями
Рабочая среда и условия эксплуатации
Рабочая среда — сточные и загрязнённые жидкости в пределах, предусмотренных конструкцией насоса. Допустимый размер и концентрацию твёрдых включений, абразивность, температуру и химическую активность среды необходимо проверять по паспорту конкретной модели. Это особенно важно при подборе насоса для промышленных стоков.
Комплектация и подбор
В характеристиках указана комплектация: без двигателя. Перед заказом следует сопоставить рабочую точку насоса с расчётным расходом и сопротивлением системы.
Габаритный чертёж и размеры насоса СМ 200-150-315
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Двигатель | L | H | B | l1 | l2 | l3 | h | D1 | d1 | n1 | D2 | d2 | n2 | ||
| СМ 200-150-315н/р | без двигателя | 1111 | 835 | 795 | - | - | 150 | 435 | 335 | 22 | 8 | 280 | 22 | 8 | |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Серия насоса | СМ |
|---|---|
| Тип насоса | фекальный (сточно-массный) насос |
| Подача, м³/ч | 400 |
| Напор, м | 32 |
| Комплектация / двигатель | без двигателя |
| Габариты, мм | 1111×795×835 |
| Масса, кг | 274 |
|---|
-
