| Мощность, кВт15 | Серия насосаСМ | Оборотов/мин1000 |
| Тип насосафекальный (сточно-массный) насос | Подача, м³/ч100 | Напор, м27 |
| Комплектация / двигательбез двигателя; 15 кВт / 1000 об/мин | Габариты, мм955×536×635 | Масса, кг220 |

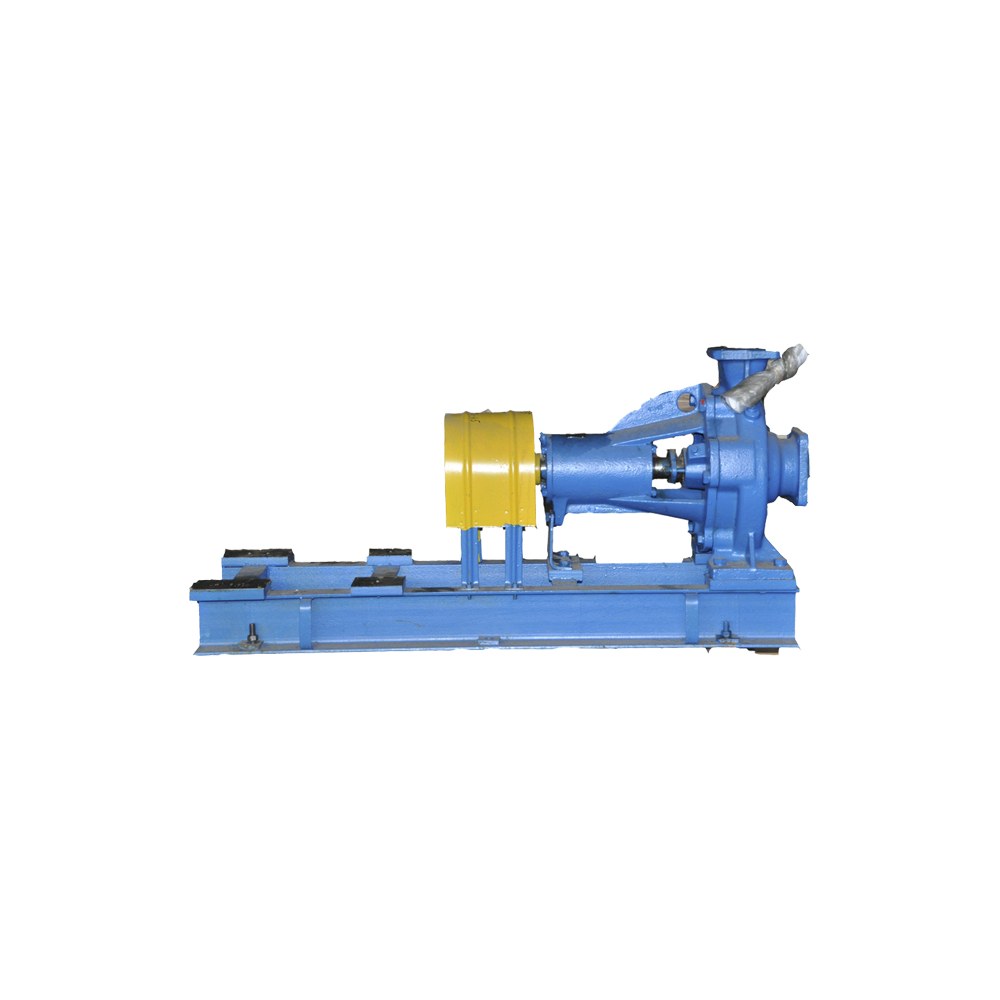

Насос СМ 150-125-315/6 — фекальный (сточно-массный) насос серии СМ. Номинальная подача — 100 м³/ч, напор — 27 м.
Технические характеристики
| Серия | СМ |
|---|---|
| Тип насоса | фекальный (сточно-массный) насос |
| Подача | 100 м³/ч |
| Напор | 27 м |
| Мощность двигателя | 15 кВт |
| Обороты | 1000 об/мин |
| Комплектация / двигатель | без двигателя; 15 кВт / 1000 об/мин |
| Габариты | 955×536×635 мм |
| Масса | 220 кг |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы СМ и все промышленные насосы.
Назначение насоса СМ 150-125-315/6
Стoчно-массный насос СМ 150-125-315/6 имеет каталожную рабочую точку 100 м³/ч при напоре 27 м. При выборе для канализационной или производственной системы необходимо учитывать не только расход и напор, но и состав перекачиваемой среды.
Где применяется СМ 150-125-315/6
- канализационные насосные станции
- системы производственного и коммунального водоотведения
- перекачка сточных вод между ёмкостями и сооружениями
- очистные сооружения и технологические линии со сточными жидкостями
Рабочая среда и условия эксплуатации
Рабочая среда — сточные и загрязнённые жидкости в пределах, предусмотренных конструкцией насоса. Допустимый размер и концентрацию твёрдых включений, абразивность, температуру и химическую активность среды необходимо проверять по паспорту конкретной модели. Это особенно важно при подборе насоса для промышленных стоков.
Комплектация и подбор
В характеристиках указана комплектация: без двигателя; 15 кВт / 1000 об/мин. Номинальная мощность привода — 15 кВт, частота вращения — 1000 об/мин. Перед заказом следует сопоставить рабочую точку насоса с расчётным расходом и сопротивлением системы.
Габаритный чертёж и размеры насоса СМ 150-125-315/6
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Марка двигателя | L | H | B | l1 | l2 | l3 | h | D1 | d1 | n1 | D2 | d2 | n2 | |
| СМ 150-125-315/6 | АИР 160 S6 | 1806 | 520 | 520 | 395 | 730 | - | 365 | 240 | 22 | 8 | 210 | 18 | 8 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 15 |
|---|---|
| Серия насоса | СМ |
| Оборотов/мин | 1000 |
| Тип насоса | фекальный (сточно-массный) насос |
| Подача, м³/ч | 100 |
| Напор, м | 27 |
| Комплектация / двигатель | без двигателя; 15 кВт / 1000 об/мин |
| Габариты, мм | 955×536×635 |
| Масса, кг | 220 |
|---|
-
