| Мощность, кВт160 | Серия насоса2Д | Оборотов/мин1000 |
| Тип насосагоризонтальный насос двустороннего входа | Подача, м³/ч2000 | Напор, м21 |
| Комплектация / двигатель160 кВт / 1000 об/мин | Габариты, мм3036×1430×1200 | Входной патрубок, мм500 |

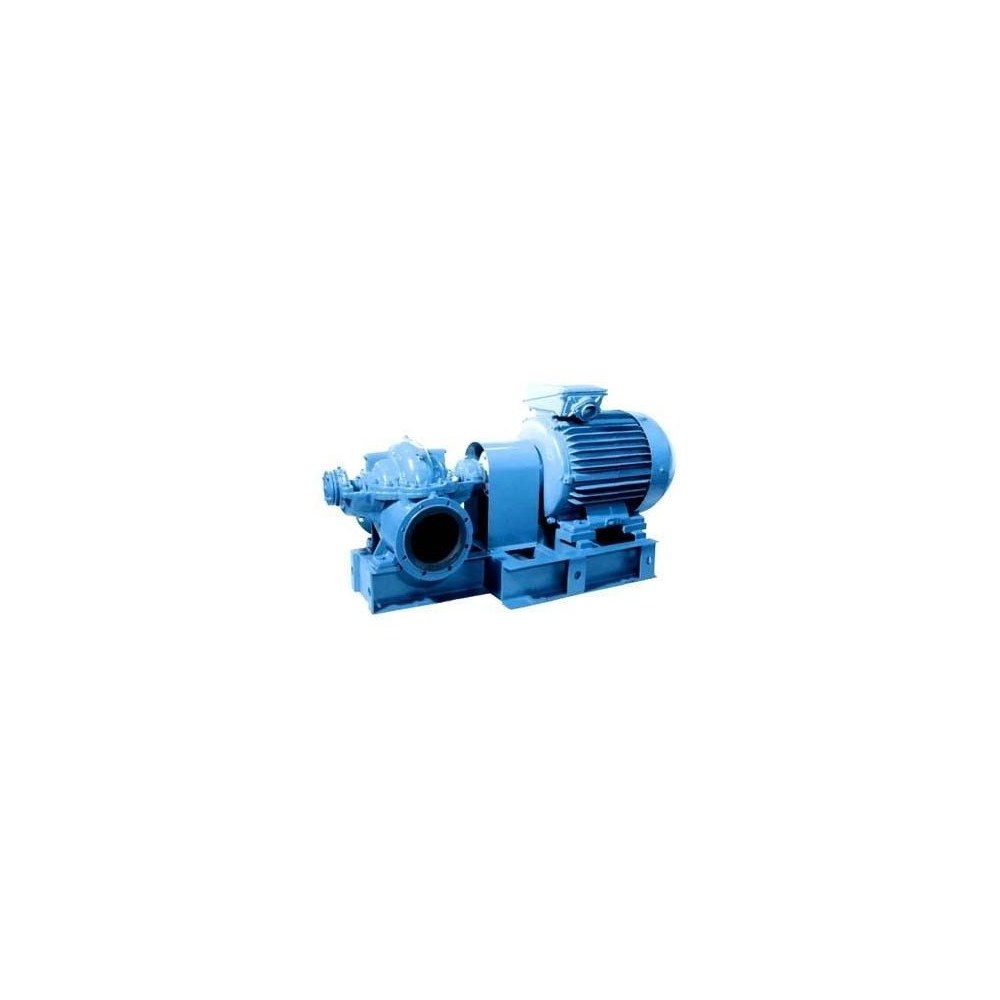

Насос 2Д 2000-21 — горизонтальный насос двустороннего входа серии 2Д. Номинальная подача — 2000 м³/ч, напор — 21 м.
Технические характеристики
| Серия | 2Д |
|---|---|
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача | 2000 м³/ч |
| Напор | 21 м |
| Мощность двигателя | 160 кВт |
| Обороты | 1000 об/мин |
| Комплектация / двигатель | 160 кВт / 1000 об/мин |
| Габариты | 3036×1430×1200 мм |
| Масса | 3050 кг |
| Входной патрубок | 500 мм |
| Выходной патрубок | 400 мм |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.

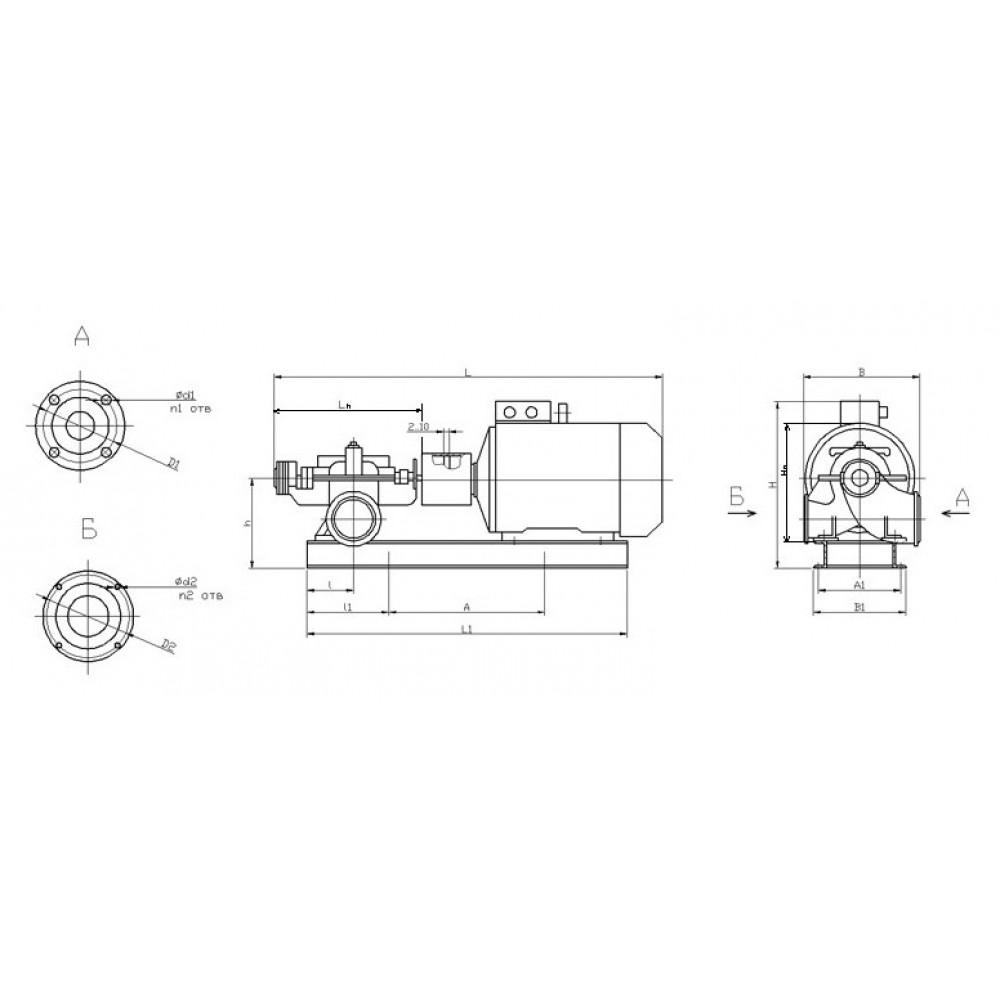

В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы 2Д и все промышленные насосы.
Назначение насоса 2Д 2000-21
Горизонтальный насос двустороннего входа 2Д 2000-21 имеет рабочие параметры 2000 м³/ч по подаче и 21 м по напору. Двусторонний подвод жидкости к рабочему колесу характерен для насосов серий Д/1Д/2Д/4Д и используется в производительных водяных системах.
Где применяется 2Д 2000-21
- насосные станции промышленного и коммунального водоснабжения
- системы оборотного и технического водоснабжения предприятий
- циркуляционные и охлаждающие водяные контуры
- перекачка воды в крупных хозяйственных и инфраструктурных системах
Рабочая среда и условия эксплуатации
Для насосов двустороннего входа рабочей средой обычно служит вода и невзрывоопасные жидкости, близкие к воде по физическим свойствам. Перед применением с горячей водой, жидкостями с механическими примесями или нестандартным химическим составом необходимо проверить ограничения паспорта и материалы конкретного исполнения.
Комплектация и подбор
В характеристиках указана комплектация: 160 кВт / 1000 об/мин. Номинальная мощность привода — 160 кВт, частота вращения — 1000 об/мин. При замене существующего насоса без переделки трубопровода дополнительно сверяют присоединительные и фундаментные размеры.

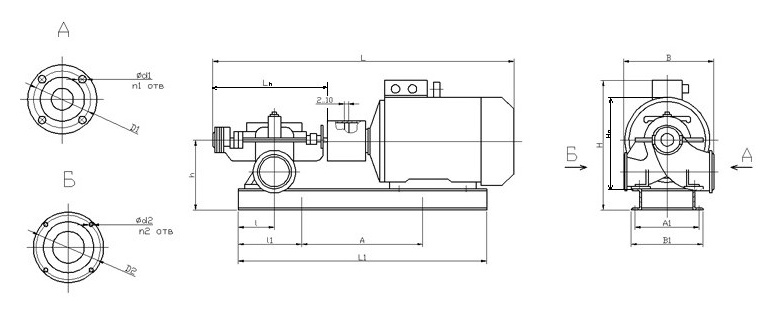

Габаритный чертёж и размеры насоса 2Д 2000-21
Габаритные и присоединительные размеры
| Марка насоса | Марка электродвигателя | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | B | L1 | l | l1 | A | A1 | h | D1 | d1 | n1 | D2 | d2 | n2 | B1 | Ln | Hn | ||
| 2Д2000-21 | АИР355S6 | 3036 | 1430 | 1200 | 2435 | 405 | 1100 | 750 | 800 | 560 | 600 | 22 | 16 | 515 | 26 | 16 | 876 | 1440 | 1260 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
| Мощность, кВт | 160 |
|---|---|
| Серия насоса | 2Д |
| Оборотов/мин | 1000 |
| Тип насоса | горизонтальный насос двустороннего входа |
| Подача, м³/ч | 2000 |
| Напор, м | 21 |
| Комплектация / двигатель | 160 кВт / 1000 об/мин |
| Габариты, мм | 3036×1430×1200 |
| Входной патрубок, мм | 500 |
| Выходной патрубок, мм | 400 |
| Масса, кг | 3050 |
|---|
-
