| Мощность, кВт1.1 | Серия насоса1СМ | Оборотов/мин3000 |
| Тип насосафекальный (сточно-массный) насос | Подача, м³/ч3.15 | Напор, м20 |
| Комплектация / двигатель1,1 кВт / 3000 об/мин | Габариты, мм380×210×250 | Масса, кг22 |

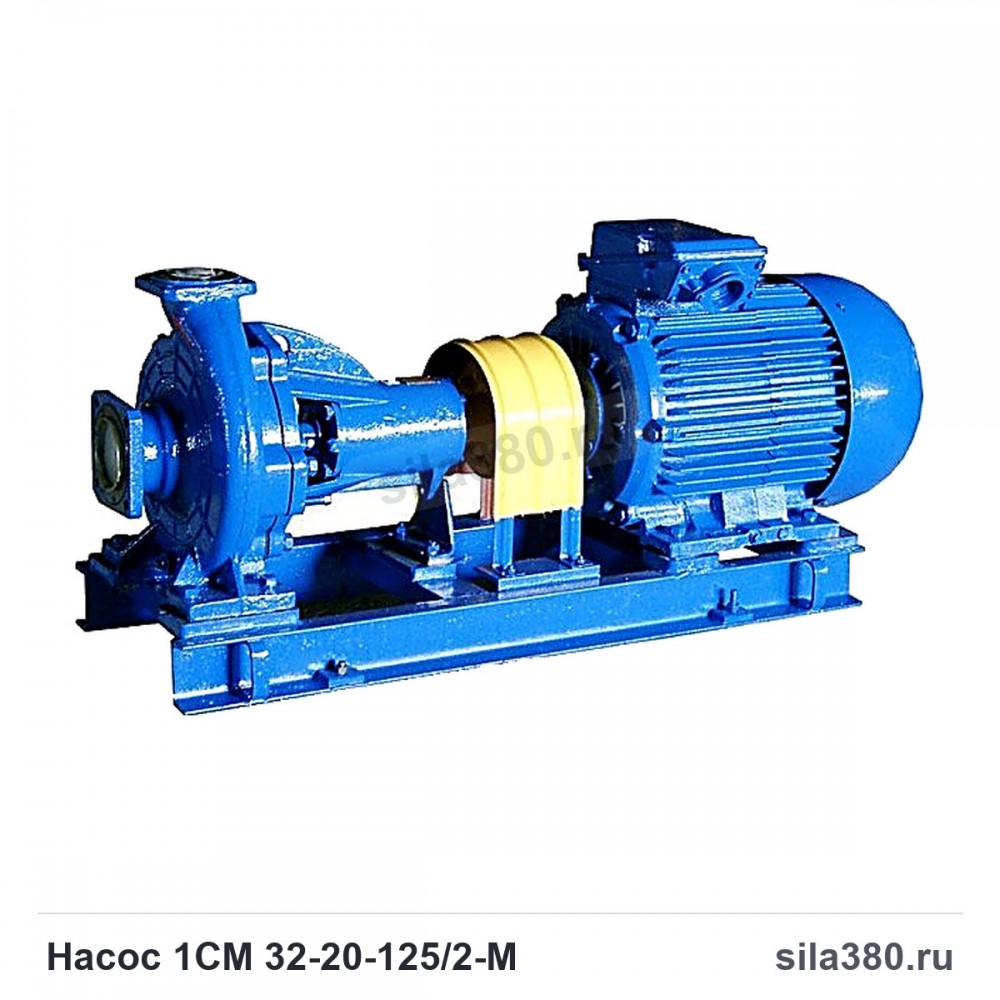

Насос 1СМ 32-20-125/2-М — центробежный сточно-массный (фекальный) насос серии 1СМ для перекачивания сточных масс и загрязнённых жидкостей. Номинальная подача — 3,15 м³/ч, напор — 20 м.
Технические характеристики
| Серия | 1СМ |
|---|---|
| Тип насоса | фекальный (сточно-массный) насос |
| Подача | 3,15 м³/ч |
| Напор | 20 м |
| Мощность двигателя | 1,1 кВт |
| Обороты | 3000 об/мин |
| Комплектация / двигатель | 1,1 кВт / 3000 об/мин |
| Габариты | 380×210×250 мм |
| Масса | 22 кг |
Доступные варианты комплектации и параметры привода указаны в характеристиках. Перед заказом рекомендуется подтвердить требуемое исполнение и комплектацию.
В галерее товара размещён габаритный чертёж, который можно использовать для проверки присоединительных и установочных размеров.
Смотрите также: Насосы 1СМ и все промышленные насосы.
Техническая документация на Насос 1СМ 32-20-125/2-М
Для серии СМ справочная часть сверена с заводским РЭ. Для 1СМ рабочие ограничения конкретной поставки необходимо подтвердить по документации изготовителя.
Назначение насоса 1СМ 32-20-125/2-М
1СМ 32-20-125/2-М — фекальный (сточно-массный) насос, рассчитанный на номинальную подачу 3,15 м³/ч и напор 20 м. Модель предназначена для систем, где требуется перекачивание сточных и загрязнённых жидкостей.
Где применяется 1СМ 32-20-125/2-М
- канализационные насосные станции
- системы производственного и коммунального водоотведения
- перекачка сточных вод между ёмкостями и сооружениями
- очистные сооружения и технологические линии со сточными жидкостями
Рабочая среда и условия эксплуатации
Рабочая среда — сточные и загрязнённые жидкости в пределах, предусмотренных конструкцией насоса. Допустимый размер и концентрацию твёрдых включений, абразивность, температуру и химическую активность среды необходимо проверять по паспорту конкретной модели. Это особенно важно при подборе насоса для промышленных стоков.
Комплектация и подбор
В характеристиках указана комплектация: 1,1 кВт / 3000 об/мин. Номинальная мощность привода — 1,1 кВт, частота вращения — 3000 об/мин. Перед заказом следует сопоставить рабочую точку насоса с расчётным расходом и сопротивлением системы.
Габаритный чертёж и размеры насоса 1СМ 32-20-125/2-М
Габаритные и присоединительные размеры
| Марка насоса | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Двигатель | L | H | B | l1 | l2 | l3 | h | D1 | d1 | n1 | D2 | d2 | n2 | |
| 1СМ 32-20-125/2-М | 1.1/3000 | 380 | 250 | 210 | 300 | 150 | 80 | 125 | 110 | 12 | 2 | 100 | 12 | 2 |
Размеры приведены в миллиметрах, если в таблице не указано иное. Перед заменой оборудования без переделки трубопровода и фундамента рекомендуется сверить исполнение и монтажные размеры.
Полезные материалы
Привод: электродвигатели 380 В
| Мощность, кВт | 1.1 |
|---|---|
| Серия насоса | 1СМ |
| Оборотов/мин | 3000 |
| Тип насоса | фекальный (сточно-массный) насос |
| Подача, м³/ч | 3.15 |
| Напор, м | 20 |
| Комплектация / двигатель | 1,1 кВт / 3000 об/мин |
| Габариты, мм | 380×210×250 |
| Масса, кг | 22 |
|---|
-
Еще не было вопросов
