Соединение электродвигателя звездой или треугольником — это один из самых частых вопросов при подключении трёхфазных асинхронных двигателей. Ошибка здесь дорого обходится: мотор может не развить момент, сильно греться, брать повышенный ток или просто выйти из строя.
Главное правило простое: схему подключения выбирают не «на глаз», а по шильдику двигателя и напряжению сети. Именно поэтому запросы вроде «подключение двигателя звездой», «схема подключения двигателя треугольником», «звезда треугольник 380» и «220/380 660» всегда нужно рассматривать вместе.

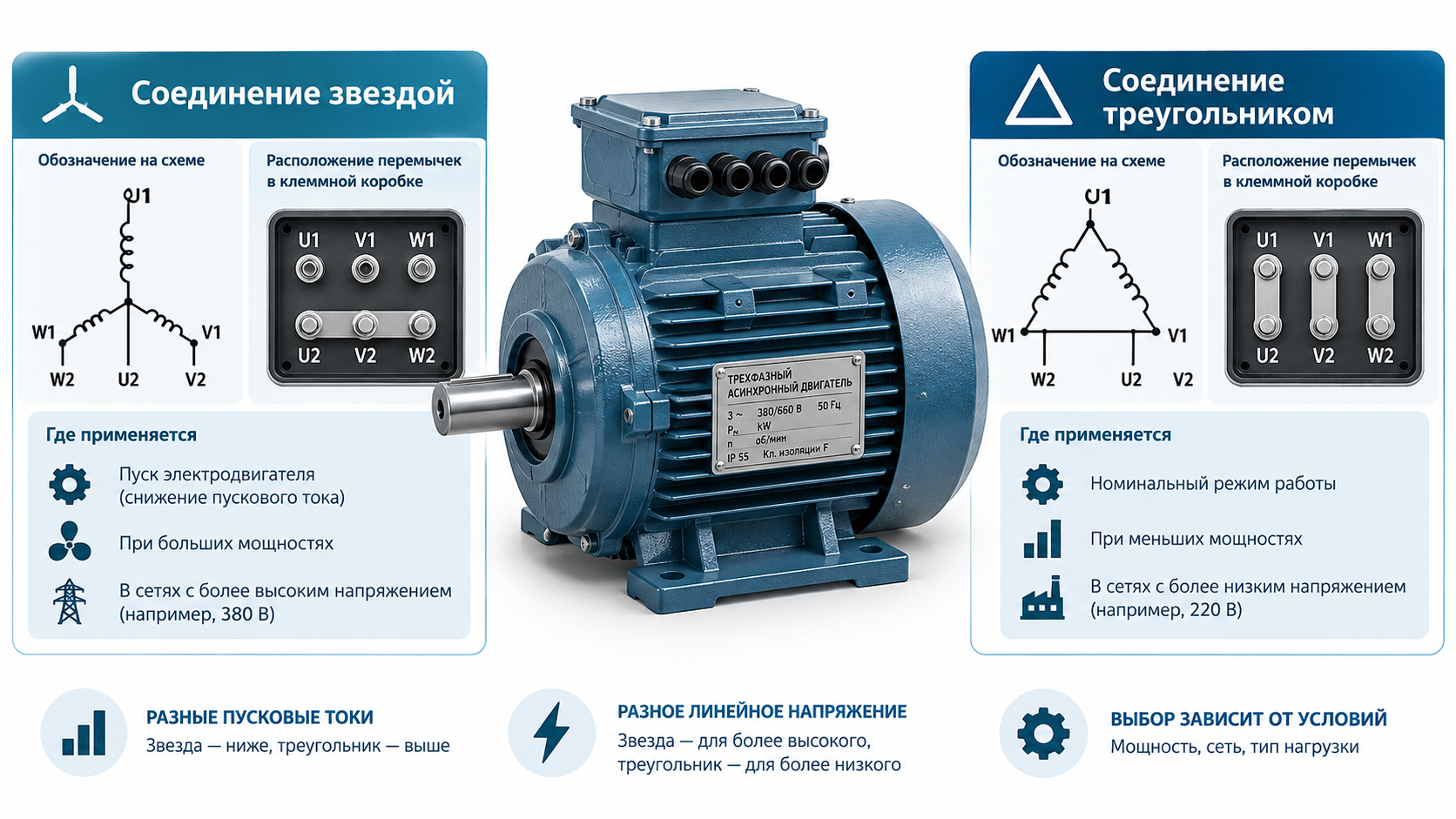

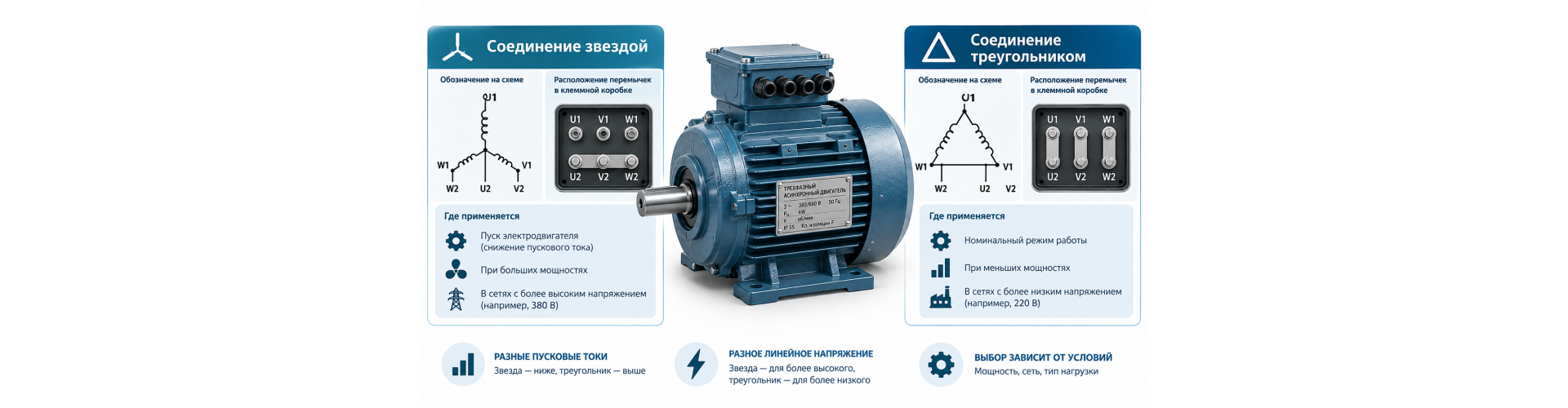

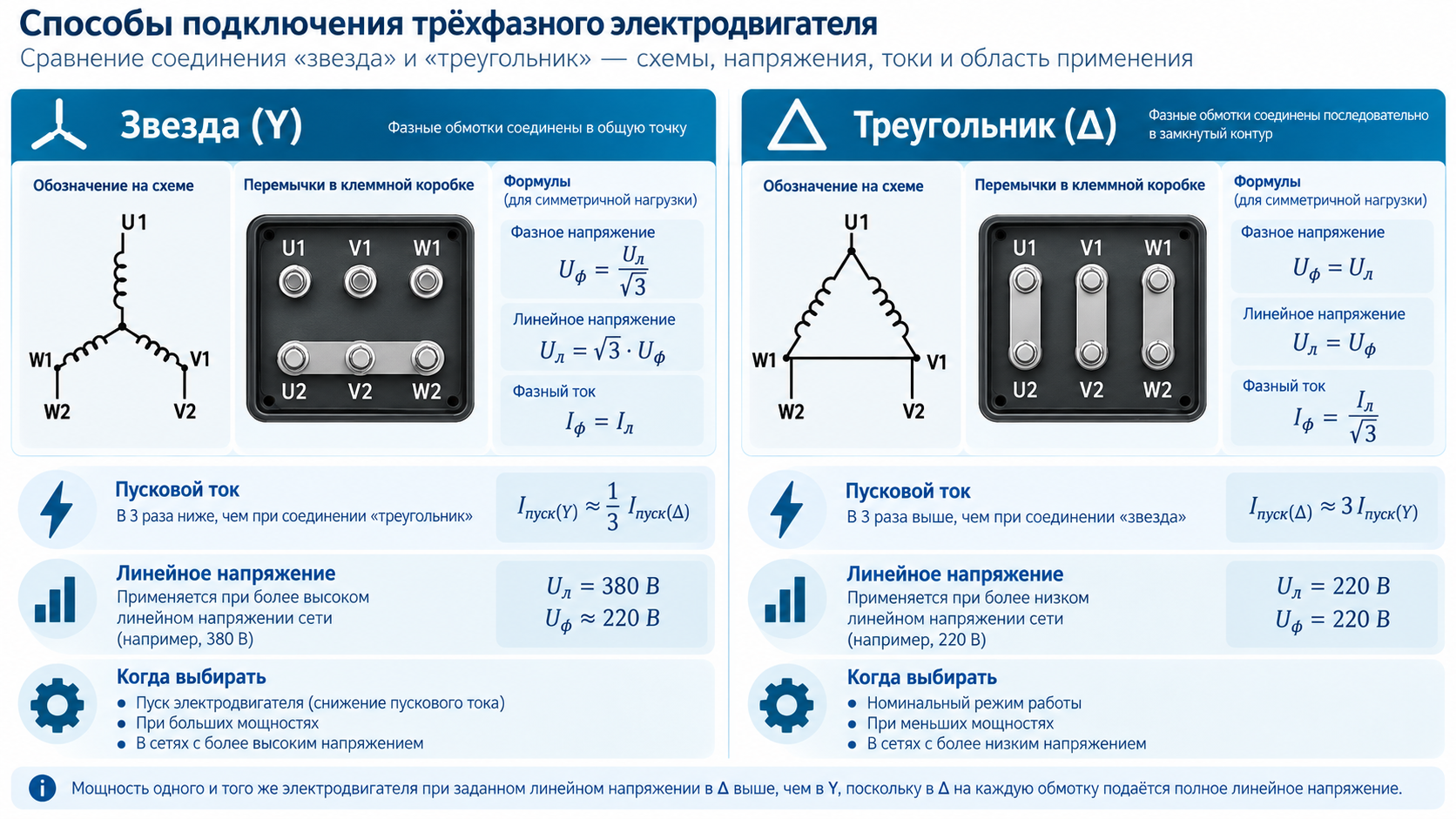

Что означает соединение звездой и треугольником
| Параметр | Звезда (Y) | Треугольник (Δ) |
|---|---|---|
| Как соединены обмотки | Концы трёх обмоток объединены в общую точку | Обмотки соединены последовательно по кругу в замкнутый контур |
| Напряжение на одной обмотке | Ниже линейного: Uф = Uл / √3 | Равно линейному: Uф = Uл |
| Пусковой ток | Ниже | Выше |
| Пусковой момент | Ниже | Выше |
| Где часто используется | Для двигателей, рассчитанных на более высокое линейное напряжение | Для двигателей, рассчитанных на более низкое линейное напряжение |
Как читать шильдик двигателя: 220/380 В и 380/660 В
Правильный выбор схемы начинается с маркировки на шильдике. Там обычно указывают два напряжения, например 220/380 В или 380/660 В. Это не два случайных числа, а подсказка, при каком линейном напряжении применять звезду или треугольник.
| Маркировка на шильдике | Если сеть 380 В | Если сеть 660 В | Если сеть 220 В (трёхфазная) |
|---|---|---|---|
| 220/380 В | Подключение звездой | Не подходит | Подключение треугольником |
| 380/660 В | Подключение треугольником | Подключение звездой | Обычно не применяется |
То есть выражение «как подключить двигатель 380 на 380 — звездой или треугольником?» не имеет одного ответа без шильдика. Для двигателя 220/380 В в сети 380 В нужна звезда, а для двигателя 380/660 В в той же сети 380 В — треугольник.
Когда выбирают схему «звезда»
Соединение обмоток звездой применяют тогда, когда каждая фаза должна получить более низкое напряжение. Поэтому звезда типична для двигателей 220/380 В при работе от промышленной сети 380 В. Также схему звезды используют в некоторых системах запуска для снижения пускового тока.
- ниже пусковой ток;
- меньше напряжение на каждой обмотке;
- подходит для запуска двигателя по схеме «звезда — треугольник»;
- удобна для двигателей, где по шильдику при данном напряжении нужна именно Y.
Когда выбирают схему «треугольник»
Подключение двигателя треугольником используют, когда каждая обмотка должна получить полное линейное напряжение. Именно поэтому для двигателей 380/660 В при сети 380 В применяют треугольник. Такая схема даёт более высокий пусковой момент, но и пусковой ток при ней больше.
- обмотка получает полное линейное напряжение;
- двигатель лучше развивает момент;
- требуется корректная установка перемычек в клеммной коробке;
- при неправильном выборе схема может быстро привести к перегреву.
Как ставить перемычки в клеммной коробке
Если у двигателя выведены все 6 концов обмоток, в клеммной коробке обычно имеются выводы U1, V1, W1 и U2, V2, W2. Для схемы звезда соединяют между собой три конца одной стороны, а питание подают на три оставшихся вывода. Для схемы треугольник ставят три вертикальные или поперечные перемычки попарно, образуя замкнутый контур между обмотками.
Перед подключением обязательно сверяйте заводскую схему на крышке коробки, паспорт и шильдик. У разных исполнений расположение выводов может различаться.
Схема запуска «звезда — треугольник»
Отдельный популярный вопрос — пуск двигателя по схеме звезда-треугольник. Смысл в том, что на запуске двигатель включают звездой, чтобы снизить пусковой ток, а после разгона переключают на треугольник, чтобы выйти на номинальный режим. Но такой способ подходит не для любого двигателя и не для любой нагрузки.
Если механизму нужен высокий пусковой момент уже в момент старта, запуск через звезду может оказаться слишком «слабым».
Типовые ошибки при подключении
- Игнорировать шильдик. Самая частая ошибка — подключить мотор «как сосед сказал», не глядя на маркировку 220/380 или 380/660.
- Путать трёхфазные 220 В и бытовые 220 В. Это разные вещи.
- Ставить неправильные перемычки. Даже хороший двигатель при неверной коммутации будет работать неправильно.
- Не измерять ток. После подключения полезно проверить рабочий ток по фазам и отсутствие перекоса.
- Не проверять нагрев. Если мотор после подключения быстро перегревается, схему нужно сразу перепроверить.
Что проверить после подключения
- Соответствует ли схема шильдику двигателя.
- Правильно ли стоят перемычки в клеммной коробке.
- Нет ли перекоса токов по фазам.
- Выходит ли двигатель на номинальные обороты без перегрева.
- Не срабатывает ли защита на пуске.
Частые вопросы
Какое подключение лучше: звезда или треугольник?
Не существует универсально «лучшей» схемы. Правильный вариант зависит от шильдика двигателя и линейного напряжения сети.
Можно ли двигатель 220/380 В включить треугольником в сети 380 В?
Нет, так делать нельзя. При 380 В такой двигатель обычно должен быть соединён звездой, иначе обмотки получат повышенное напряжение.
Когда двигатель 380/660 В включают звездой?
Когда линейное напряжение сети составляет 660 В. В сети 380 В такой двигатель обычно включают треугольником.
Почему двигатель греется после подключения?
Одна из причин — неверная схема соединения обмоток. Также возможны перегрузка, перекос напряжений, плохие контакты и проблемы с охлаждением. По теме диагностики пригодится статья почему греется электродвигатель.
Что выбрать для покупки и замены
Если вы подбираете новый двигатель или заменяете старый, сначала смотрят не только на кВт и обороты, но и на напряжение, схему соединения обмоток, монтажное исполнение и габарит. В каталоге SILA380 удобно посмотреть трёхфазные электродвигатели 380 В и однофазные электродвигатели 220 В.
Вывод
Звезда или треугольник выбираются по шильдику и напряжению сети. Для двигателя 220/380 В в сети 380 В обычно нужна звезда, а для двигателя 380/660 В в сети 380 В — треугольник. Перед запуском обязательно проверьте перемычки, токи и нагрев двигателя.
