Электродвигатель с тормозом применяют там, где важно не только запустить механизм, но и быстро, точно и безопасно остановить его после отключения питания. Такие двигатели востребованы в промышленном оборудовании, подъемных механизмах, конвейерах, станках, редукторах, приводах ворот, упаковочных линиях и других установках, где обычного асинхронного двигателя недостаточно.
Правильно подобранный мотор с тормозом помогает повысить безопасность работы оборудования, уменьшить выбег вала, удерживать механизм в заданном положении и снизить риск аварийных ситуаций. В этой статье разберем, что такое электродвигатель с тормозом, как работает электромагнитный тормоз двигателя, где применяются такие моторы и на какие параметры смотреть при выборе.
Если вам нужен готовый привод для промышленного оборудования, посмотрите раздел электродвигатели с тормозом — в каталоге представлены модели для разных задач, мощностей и вариантов монтажа.
Что такое электродвигатель с тормозом
Электродвигатель с тормозом — это асинхронный электродвигатель, дополненный тормозным узлом. Основная задача такого узла — быстро остановить вал после отключения питания или удерживать механизм в неподвижном положении. В отличие от обычного электродвигателя, тормозной двигатель не просто перестает получать питание, а дополнительно механически фиксирует вал.

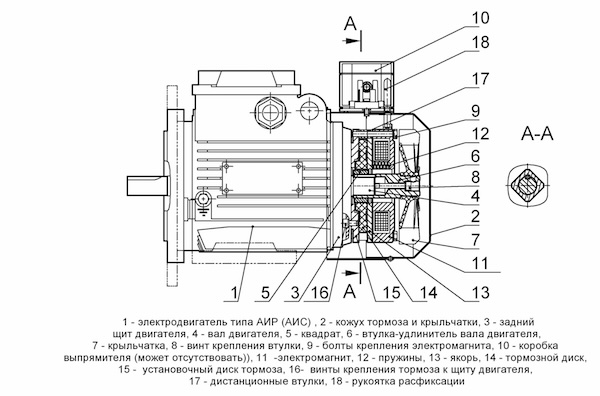

Чаще всего в промышленности применяются электродвигатели с электромагнитным тормозом. Такой тормоз устанавливается со стороны вентилятора или на задней части двигателя и срабатывает автоматически при отключении напряжения. Благодаря этому оборудование останавливается быстрее и безопаснее.
Как работает электромагнитный тормоз двигателя
Принцип работы электромагнитного тормоза достаточно простой. Когда на двигатель и тормозную катушку подается питание, электромагнит притягивает якорь тормоза, освобождая тормозной диск. Вал двигателя начинает свободно вращаться, и оборудование работает в штатном режиме.
Когда питание отключается, электромагнит перестает удерживать якорь. Пружины прижимают тормозной диск к неподвижной поверхности, за счет чего вал двигателя быстро останавливается. Такая схема называется нормально-замкнутой: при отсутствии питания тормоз включен, а при подаче напряжения — расторможен.
Упрощенная схема работы электромагнитного тормоза
- Питание подано — катушка тормоза создает магнитное поле, тормозной диск освобождается, вал вращается.
- Питание отключено — магнитное поле пропадает, пружины прижимают диск, вал останавливается.
- Оборудование удерживается — тормоз не дает валу самопроизвольно провернуться под нагрузкой.
Именно такая схема работы электромагнитного тормоза делает двигатель безопасным для оборудования, где важно исключить самопроизвольное движение механизма.
Отличие электродвигателя с тормозом от обычного
Главное отличие электродвигателя с тормозом от обычного двигателя — наличие тормозного механизма. Обычный асинхронный электродвигатель после отключения питания продолжает некоторое время вращаться по инерции. Это называется выбегом. В некоторых механизмах выбег допустим, но в подъемном, транспортировочном или позиционирующем оборудовании он может быть опасен.
Электродвигатель с электромагнитным тормозом решает эту проблему. Он останавливает вал значительно быстрее и позволяет удерживать нагрузку. Поэтому такие моторы выбирают для механизмов, где требуется точная остановка, фиксация положения или защита от обратного хода.
| Параметр | Обычный электродвигатель | Электродвигатель с тормозом |
|---|---|---|
| Остановка после отключения питания | Вал останавливается по инерции | Вал быстро останавливается тормозом |
| Удержание нагрузки | Не удерживает вал без дополнительных устройств | Может удерживать механизм в заданном положении |
| Безопасность | Зависит от конструкции оборудования | Выше за счет автоматического торможения |
| Применение | Насосы, вентиляторы, простые приводы | Конвейеры, подъемники, станки, редукторы, ворота |
Где применяются двигатели с тормозом
Двигатели с тормозом применяются в оборудовании, где необходимо контролировать остановку, фиксировать положение механизма или исключить движение после отключения питания. Такие электромоторы часто устанавливают в приводах с повышенными требованиями к безопасности и точности.
Основные области применения:
- Конвейерное оборудование — для быстрой остановки ленты и предотвращения самопроизвольного движения груза.
- Подъемные механизмы — для удержания груза и исключения обратного вращения вала.
- Станки и производственные линии — для точной остановки рабочих узлов.
- Редукторные приводы — для фиксации положения механизма после остановки.
- Ворота, рольставни, шлагбаумы — для удержания створок в нужном положении.
- Упаковочное оборудование — для циклической работы с частыми пусками и остановками.
- Лебедки и тали — для безопасного удержания нагрузки.
Если оборудование работает с грузом, имеет наклонные участки, требует частых остановок или точного позиционирования, электродвигатель с тормозом часто оказывается более правильным решением, чем обычный мотор.
Тормозной момент электродвигателя: что это значит
Тормозной момент электродвигателя — это усилие, с которым тормозной узел удерживает или останавливает вал. Обычно он указывается в Нм. Чем выше тормозной момент, тем большую нагрузку тормоз способен удерживать.
При выборе двигателя важно учитывать не только мощность и обороты, но и тормозной момент. Если тормозной момент будет слишком маленьким, двигатель может не удержать механизм под нагрузкой. Если выбрать тормоз с большим запасом без необходимости, можно переплатить и получить более жесткую остановку, чем требуется для оборудования.
Для подъемных механизмов, наклонных конвейеров и приводов с тяжелой нагрузкой тормозной момент особенно важен. В таких случаях лучше подбирать двигатель не только по мощности, но и по условиям эксплуатации: вес груза, скорость вращения, тип редуктора, частота пусков и остановок.
Как выбрать электродвигатель с тормозом
Чтобы правильно выбрать электродвигатель с тормозом, нужно учитывать несколько параметров. Ошибка в подборе может привести к перегреву двигателя, недостаточному торможению, быстрому износу тормозного узла или неправильной работе оборудования.
1. Мощность двигателя
Мощность подбирается по нагрузке оборудования. Если заменить обычный двигатель на двигатель с тормозом, чаще всего ориентируются на мощность старого мотора. Например, если стоял двигатель 1,5 кВт, то и тормозной двигатель обычно выбирают той же мощности, если условия работы не изменились.
При новом подборе нужно учитывать тип механизма, массу нагрузки, режим работы, наличие редуктора и запас по мощности.
2. Частота вращения
Обороты двигателя влияют на скорость работы оборудования. Наиболее распространенные варианты — 3000, 1500, 1000 и 750 об/мин. Для большинства промышленных приводов часто применяются двигатели на 1500 об/мин, но точный выбор зависит от конструкции оборудования и передаточного числа редуктора.
3. Напряжение питания
Для промышленного оборудования чаще всего используют трехфазные электродвигатели с тормозом 380 В. Важно проверить, какое напряжение доступно на объекте и какое питание требуется для тормозной катушки. В некоторых исполнениях тормоз может иметь отдельное питание, поэтому этот параметр нужно уточнять заранее.
4. Исполнение и способ крепления
Перед покупкой нужно определить монтажное исполнение двигателя. На практике чаще всего встречаются варианты на лапах, с фланцем или комбинированное исполнение. Неправильно выбранное крепление может привести к тому, что двигатель не получится установить без переделки рамы или переходных деталей.
При замене старого двигателя желательно сверить габаритные и присоединительные размеры: диаметр вала, высоту оси вращения, расстояние между лапами, размер фланца и длину вала.
5. Тормозной момент
Тормозной момент должен соответствовать задаче. Для простого конвейера требования могут быть одни, для подъемного механизма — совсем другие. Если двигатель должен удерживать груз, тормозной момент нужно подбирать особенно внимательно.
6. Режим работы
Если оборудование часто запускается и останавливается, тормозной узел испытывает повышенную нагрузку. В таких случаях важно учитывать частоту включений, продолжительность работы, температуру окружающей среды и условия охлаждения.
7. Условия эксплуатации
Для пыльных, влажных или производственных помещений важно учитывать степень защиты двигателя, климатическое исполнение и особенности установки. Неправильно выбранный двигатель может быстрее выйти из строя из-за перегрева, загрязнения или воздействия внешней среды.
Когда лучше выбрать электродвигатель с тормозом
Электродвигатель с тормозом стоит выбирать в тех случаях, когда обычный двигатель не обеспечивает нужную безопасность или точность остановки. Особенно это важно, если после отключения питания механизм может продолжить движение, опуститься под весом груза или сместиться из заданного положения.
Тормозной двигатель будет правильным выбором, если:
- нужно быстро останавливать вал после отключения питания;
- оборудование работает с грузом;
- требуется удержание механизма в одном положении;
- есть риск обратного вращения;
- привод работает в составе конвейера, подъемника, лебедки или станка;
- важна безопасность персонала и оборудования;
- механизм работает в циклическом режиме с частыми остановками.
Какие ошибки допускают при выборе двигателя с тормозом
Одна из частых ошибок — выбирать двигатель только по мощности. Для тормозного электродвигателя этого недостаточно. Нужно учитывать обороты, монтажное исполнение, диаметр вала, тормозной момент и условия работы.

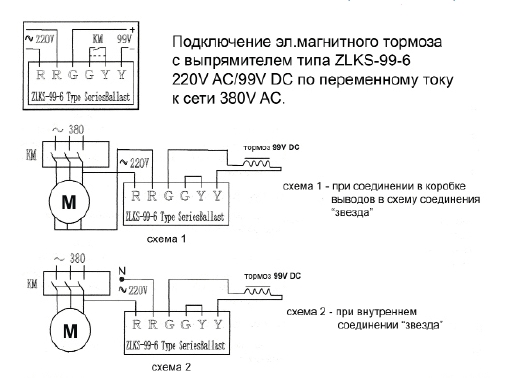

Еще одна ошибка — не проверять питание тормоза. У разных моделей тормозная катушка может иметь разные варианты подключения, поэтому перед установкой важно убедиться, что схема соответствует оборудованию.
Также не стоит выбирать двигатель без проверки габаритных размеров. Даже если мощность и обороты совпадают, двигатель может не подойти по креплению, высоте оси, фланцу или валу.
Что нужно знать перед покупкой
Перед покупкой электродвигателя с тормозом желательно подготовить основные данные по оборудованию. Это ускорит подбор и поможет избежать ошибки.
| Параметр | Что нужно уточнить |
|---|---|
| Мощность | кВт старого двигателя или расчетная мощность для нового привода |
| Обороты | 3000, 1500, 1000, 750 об/мин или другое значение |
| Напряжение | обычно 380 В для трехфазного оборудования |
| Крепление | лапы, фланец или комбинированное исполнение |
| Вал | диаметр, длина, шпонка |
| Тормозной момент | нужное усилие удержания или остановки |
| Условия работы | нагрузка, частота включений, температура, влажность, пыль |
Вывод
Электродвигатель с тормозом — это надежное решение для оборудования, где требуется быстрая остановка, удержание нагрузки и безопасная работа привода. В отличие от обычного двигателя, он не оставляет механизм свободно вращаться по инерции, а фиксирует вал с помощью электромагнитного тормоза.
При выборе важно учитывать мощность, обороты, напряжение, способ крепления, тормозной момент и условия эксплуатации. Если двигатель подбирается на замену, обязательно сравните габаритные и присоединительные размеры со старым мотором.
Для конвейеров, подъемных механизмов, станков, редукторов, ворот и другого промышленного оборудования двигатель с тормозом часто является более безопасным и практичным вариантом, чем обычный электромотор.
FAQ: частые вопросы про электродвигатели с тормозом
Что такое электродвигатель с тормозом?
Это электродвигатель, в конструкции которого есть тормозной узел. Он быстро останавливает вал после отключения питания и может удерживать механизм в неподвижном положении.
Как работает электромагнитный тормоз двигателя?
При подаче питания электромагнит освобождает тормозной диск, и вал вращается. После отключения питания пружины прижимают диск, и вал останавливается.
Где применяются двигатели с тормозом?
Их применяют в конвейерах, подъемниках, лебедках, станках, редукторах, воротах, упаковочном и промышленном оборудовании.
Чем электродвигатель с тормозом отличается от обычного?
Обычный двигатель после отключения питания останавливается по инерции. Двигатель с тормозом останавливает вал быстрее и может удерживать нагрузку.
Что такое тормозной момент электродвигателя?
Тормозной момент — это усилие, с которым тормоз удерживает или останавливает вал двигателя. Он подбирается с учетом нагрузки и условий работы оборудования.
Как выбрать электродвигатель с тормозом?
Нужно учитывать мощность, обороты, напряжение, способ крепления, диаметр вала, тормозной момент, режим работы и условия эксплуатации.
